Пристрій для регенерації рукавних фільтрів

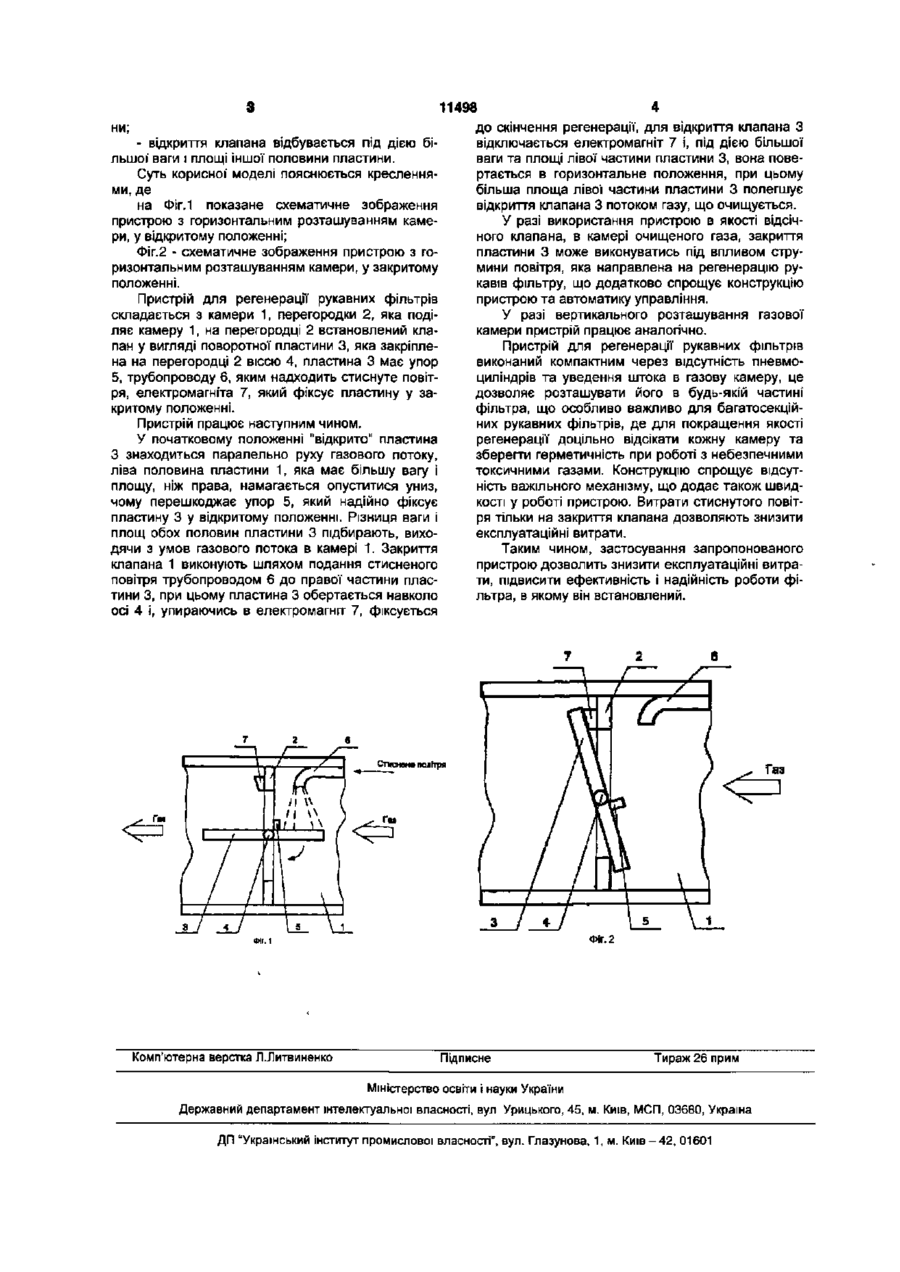

Пристрій для регенерації рукавних фільтрів, що включає камеру з перегородкою, з встановленим в ній клапаном, який відрізняється тим, що клапан виконаний у вигляді поворотної пластини, вісь якої закріплена шарнірно на перегородці камери І має упор, який фіксує пластину у відкритому положенні і закріплений на перегородці електромагнітом, який фіксує пластину у закритому положенні, при цьому закриття клапана виконується під дією струмини стиснутого повітря на одну половину пластини, а відкриття - під дією більшої ваги і площі іншої половини пластини. Передбачувана корисна модель відноситься до пристроїв для очищення газів від пилу рукавними фільтрами, а саме, до регенерації рукавних фільтрів, що очищують великі об'єми газів і може бути застосована в металургійній, хімічній, будівельній та інших галузях промисловості. Відомий пристрій для регенерації рукавних фільтрів, що включає камеру з горизонтальною перегородкою, в якій встановлений основний клапан і додатковий клапан із штангою [Авторське свідоцтво СРСР №867399, кл. B01D46/02, опубліковане 30.09.81]. Однак у відомому пристрої тарілка, що запирає клапан, зв'язана через штангу з пневматичним приводом і для відкриття такого клапана необхідно прикласти значне зусилля, для чого в фільтрах великої продуктивності треба встановити привід підвищеної потужності. Найбільш близьким, за технічною суттю до пристрою, який заявляється, є пристрій для регенерації рукавних фільтрів, що включає камеру з горизонтальною перегородкою, в якій встановлений основний клапан та додатковий клапан із штангою, при цьому додатковий клапан встановлений під перегородкою, діаметрально протилежно до основного, пристрій постачений важільним механізмом, кінці важелів якого з'єднані із штангами клапанів [Авторське свідоцтво СРСР №1061324, кл. B01D46/02, опубл. 15.12.831. Недоліками відомого пристрою є складність конструкції, значні габарити, ненадійність, через наявність важільного механізму, вузли тертя якого ненадійні в умовах запорошенності, крім того пневмоциліндр розташований ззовні камери, а його шток рухається усередині камери, порушуючи герметичність фільтра, значні експлуатаційні витрати. В основу корисної моделі поставлене завдання удосконалення пристрою для регенерації рукавних фільтрів, в якому виконання клапана у вигляді поворотної1 пластини, вісь якої закріплена шарнірно на перегородці камери і має упор, фіксуючий пластину у відкритому положенні та встановлення електромагніта, що фіксує її у закритому положенні, забезпечує герметичність фільтра, цим забезпечується спрощення конструкції, зменшення габаритів, надійність в роботі, зниження експлуатаційних витрат. Поставлене завдання вирішується тим, що в пристрої для регенерації рукавних фільтрів, що включає камеру з перегородкою і встановленим в ній клапаном, згідно з корисною моделлю передбачені наступні конструктивні відміни: - клапан виконаний у вигляді поворотної пластини; - вісь поворотної пластини закріплена шарнірно на перегородці камери і має фіксуючий упор, який фіксує пластину у відкритому положенні; - електромагніт, фіксуючий пластину у закритому положенні, закріплений на перегородці; - закриття клапана виконується під дією струмини стиснутого повітря на одну половину пласти СО О) 11498 до скінчення регенерації, для відкриття клапана З ни; відключається електромагніт 7 і, під дією більшої - відкриття клапана відбувається під дією біваги та площі лівої частини пластини 3, вона повельшої ваги і площі іншої половини пластини. ртається в горизонтальне положення, при цьому Суть корисної' моделі пояснюється кресленнябільша площа лівої частини пластини 3 полегшує ми, де відкриття клапана 3 потоком газу, що очищується. на Фіг.1 показане схематичне зображення У разі використання пристрою в якості відсічпристрою з горизонтальним розташуванням каменого клапана, в камері очищеного газа, закриття ри, у відкритому положенні; пластини 3 може виконуватись під впливом струФіг.2 - схематичне зображення пристрою з гомини повітря, яка направлена на регенерацію руризонтальним розташуванням камери, у закритому кавів фільтру, що додатково спрощує конструкцію положенні. пристрою та автоматику управління. Пристрій для регенерації рукавних фільтрів складається з камери 1, перегородки 2, яка подіУ разі вертикального розташування газової ляє камеру 1, на перегородці 2 встановлений клакамери пристрій працює аналогічно. пан у вигляді поворотної пластини 3, яка закріплеПристрій для регенерації рукавних фільтрів на на перегородці 2 віссю 4, пластина 3 має упор виконаний компактним через відсутність пневмо5, трубопроводу 6, яким надходить стиснуте повітциліндрів та уведення штока в газову камеру, це ря, електромагніта 7, який фіксує пластину у задозволяє розташувати його в будь-якій частині критому положенні. фільтра, що особливо важливо для багатосекційних рукавних фільтрів, де для покращення якості Пристрій працює наступним чином. регенерації доцільно відсікати кожну камеру та У початковому положенні "відкрито" пластина зберегти герметичність при роботі з небезпечними З знаходиться паралельно руху газового потоку, токсичними газами. Конструкцію спрощує відсутліва половина пластини 1, яка має більшу вагу і ність важільного механізму, що додає також швидплощу, ніж права, намагається опуститися униз, кості у роботі пристрою. Витрати стиснутого повітчому перешкоджає упор 5, який надійно фіксує ря тільки на закриття клапана дозволяють знизити пластину 3 у відкритому положенні. Різниця ваги і експлуатаційні витрати. площ обох половин пластини 3 підбирають, виходячи з умов газового потока в камері 1. Закриття Таким чином, застосування запропонованого клапана 1 виконують шляхом подання стисненого пристрою дозволить знизити експлуатаційні витраповітря трубопроводом 6 до правої частини пласти, пщвисити ефективність І надійність роботи фітини 3, при цьому пластина 3 обертається навколо льтра, в якому він встановлений. осі 4 і, упираючись в електромагніт 7, фіксується Фіг.2 Комп'ютерна верстка Л.Литвиненко Підписне Тираж 26 прим Міністерство освіти і науки України Державний департамент інтелектуальної власності, вул Урицького, 45, м. Київ, МСП, 03680, Україна ДП "Український інститут промислової власності17, вул. Глазунова, 1, м. Київ - 42, 01601
