Головоломка “почемучкам…”

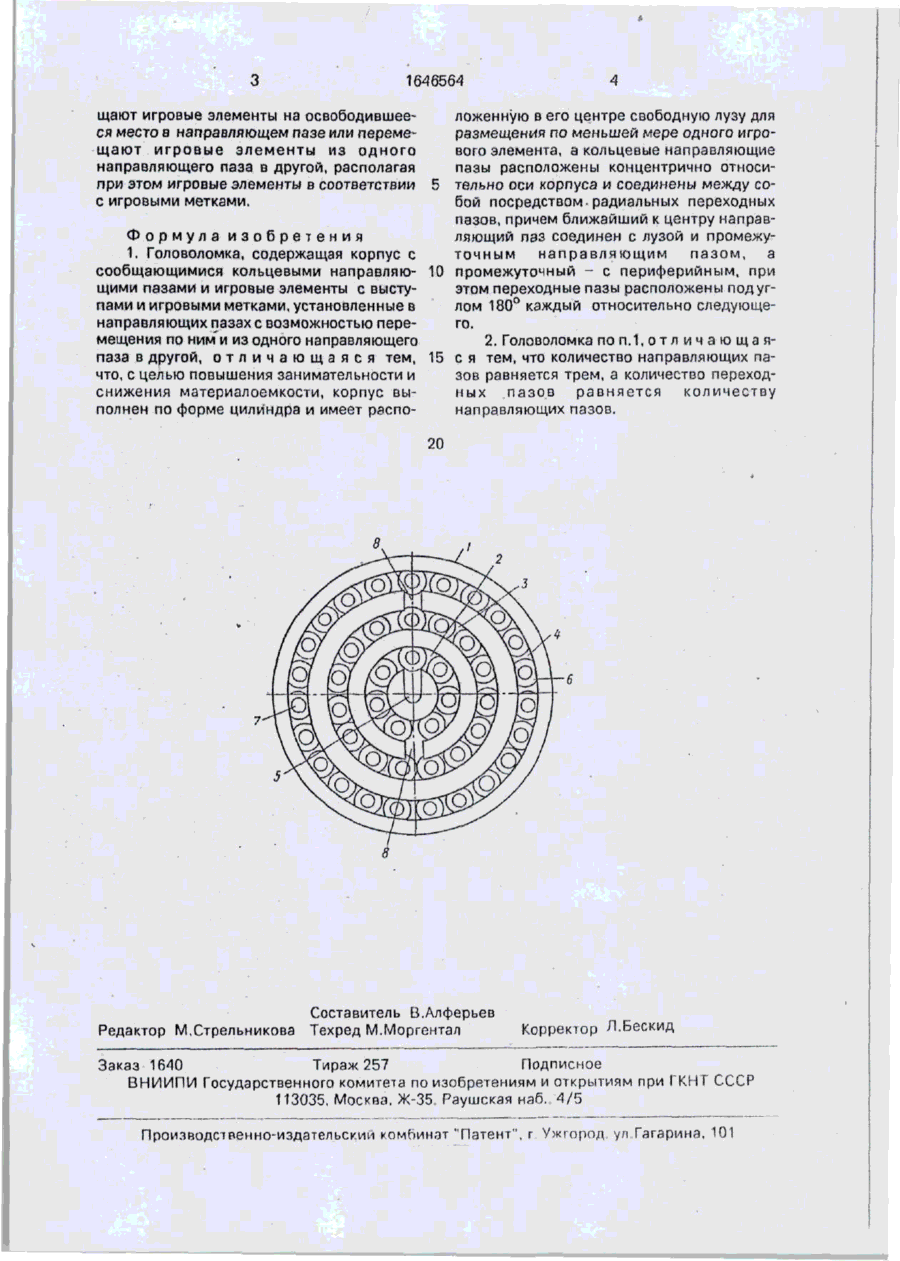

Изобретение относится к занимательным играм-головоломкам и позволяет повысить занимательность и снизить материалоемкость. Головоломка содержит цилиндрический корпус 1 с кольцевыми направляющими пазами 2-4, в которых установлены с возможностью перемещения по ним и из одного направляющего паза в другой игровые элементы 6 с игровыми метка ми. В центре корпуса 1 выполнена свободная луза 5 для размещения по меньшей мере, о д н о г о и г р о в о г о элемента 6, а направляющие пазы 2-4 расположены концентрично относительно оси корпуса. Посредством радиальных переходных пазов 8 направляющие пазы 2-4 последовательно сообщаются между собой1, а направляющий паз 2 - со свободной лузой 5, причем каждый последующий переходный паз расположен под углом 180° к предыдущему пазу. Перемещая один из игровых элементов в свободную лузу, перемещают затем игровые элементы на свободное место в направляющем пазе или из одного направляющего паза в другой, располагая при этом игровые элементы в соответствии с игровыми метками. 1 з,п. ф-лы, 1ил. Изобретение относится к занимательным играм и головоломкам. Цель изобретения - повышение занимательности и снижение материалоемкости. На чертеже изображена головоломка, вид сверху. Головоломка содержит цилиндрический корпус 1, на одной из торцовых поверхностей которого выполнены кольцевые направляющие пазы 2-4 и свободная луза 5. Количество направляющих пазов может равняться трем. В направляющих пазах 2-4 установлены с возможностью перемещения по ним из одного паза в другой игровые элементы 6 с игровыми метками, например, в виде тоновой окраски четырех цветов. Игровые элементы 6 имеют выступы 7 для обеспечения удобства перемещения их по направляющим пазам и расположены в пазах вплотную один к другому. Свободная луза 5 для размещения по меньшей мере одного игрового элемента 6 расположена в центре корпуса 1, а направляющие пазы 2-4 расположены концентрично относительно оси корпуса. При этом направляющие пазы последовательно сообщаются между собой, а направляющий паз 2 - со свободной лузой 5 посредством радиальных переходных пазов 8, причем каждый последующий переходный паз расположен под углом 180° к предыдущему пазу. Все детали головоломки изготовляют из термопластичного материала, например полистирола, с добавлением соответствующих красителей. Переместив один из игровых элементов в свободную лузу, последовательно переме ЇЛ с* ел CN 1646564 щают игровые элементы на освободившееся место в направляющем пазе или перемещают игровые элементы из одного направляющего паза в другой, располагая при этом игровые элементы в соответстеии с игровыми метками. ложенную в его центре свободную лузу для размещения по меньшей мере одного игрового элемента, а кольцевые направляющие пазы расположены концентрично относительно оси корпуса и соединены между собой посредством, радиальных переходных пазов, причем ближайший к центру направляющий пэз соединен с лузой и промежуФормула изобретения точным направляющим пазом, а 1. Головоломка, содержащая корпус с сообщающимися кольцевыми направляю- 10 промежуточный - с периферийным, при этом переходные пазы расположены подугщими пазами и игровые элементы с выстулом 180° каждый относительно следующепами и игровыми метками, установленные в го. направляющих пазах с возможностью перемещения по ним и из одного направляющего 2. Головоломка поп.1, о т л и ч а ю щ а я паза в другой, о т л и ч а ю щ а я с я тем, 15 с я тем, что количество направляющих пачто, с целью повышения занимательности и зов равняется трем, а количество переходснижения материалоемкости, корпус выных пазов равняется количеству полнен по форме цилиндра и имеет рзспонаправляющих пазов. 20 Редактор М.Стрельникова Составитель В.Алферьев Техред М.Моргентал Корректор Л.Бескид Заказ 1640 Тираж 257 Подписное ВНИИПИ Государственного комитета по изобретениям и открытиям при ГКНТ СССР 113035. Москва, Ж-35. Раушская изб, 4/5 Производственно-издательский комбинат "Патент", г Ужгород ул Гагарина, 101
