Вогнеперепинувач

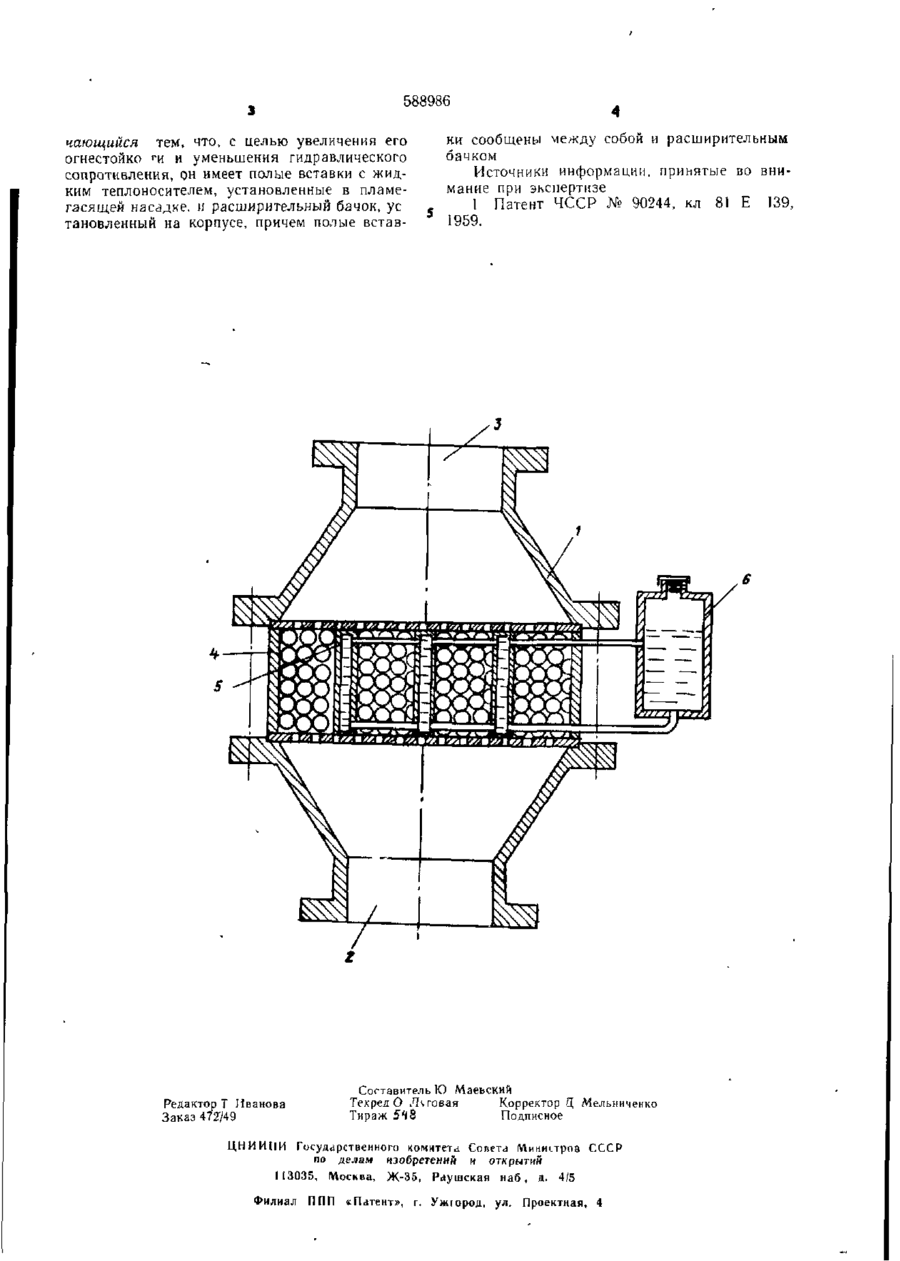

Союз Советских Социалистических Республик (И) 588986 И К АВТОРСКОМУ СВИДЕТЕЛЬСТВУ (61) Дополнительное к авт. свид-ву (22) Заявлена 21.07.75 ( 2 1 ) 2 1 5 8 5 6 4 / 2 9 - 1 2 (51) М. Кл. А 62 С 3/04 с присоединением заявки № Государственный комитет Совета Министров С С СР по делам изобретений и открытий (72) Авторы изобретения (71) Заявитель (23) Приоритет (43) Опубликовано 25.01.78. Бюллетень № 3 (53) УДК614.841 (088.8) (45) Дата опубликования описания 25 01.78 М. А. Гликин, В. К. Битюцкий, О. Г. Кроигкина и Л. М . Савицкая Рубежанский филиал Ворошилов градского машиностроительного института ( 5 4 ) ОГНЕПРЕГРАДИТЕЛЬ Изобретение относится к пожарной технике^ в частности к устройствам, предупреждающим прохождение пламени в газовых трубопрово дах. Известен огнепреградитель, содержащий корпус с входным и выходным патрубками и расположенной в нем пламегасящеи насадкой [1]. Однако он малоэффективен при длительной стабилизации горения на поверхности пламегасящеи насадки, так как последняя нагревается до высокой температуры и теряет ог- ] 0 негасящие свойства. Кроме гого, известный огнепреградитель имеет значительное гидравлическое сопротивление, обусловленное необходимым значением высоты пламегасящеи насадки, обеспечивающей непрохождение пла- 15 мени. Цель изобретения — увеличение огнестойкости огнепреградителя и снижение его гидравлического сопротивления. Поставленная цель достигается тем, что 20 огнепреградитель имеет полые вставки с жидким теплоносителем, установленные в пламегасящеи насадке, и расширительный бачок, установленный на корпусе, причем полые вставки сообщены между собой и расширительным бачком 25 На чертеже схематично изображен предлагаемый огнепреградитель. Он содержит корпус 1 с входным 2 и выходным 3 патрубками и пламегасящую насадку 4. В пламегасящеи насадке установлены полые вставки 5, а на корпусе огнепреградителя — расширительный бачок 6. Полые вставки сообщены между собой и с расширительным бачком. Огнепреградитель работает следующим образом. При возникновении пламени последнее стабилизируется на поверхности пламегасящеи насадки 4. При этом1 жидкий теплоноситель в полых вставках 5 нагревается, за счет циркуляции поступает в расширительный бачок б, откуда, охладившись, вновь поступает в полые вставки. Вследствие этого исключается, перегрев огнегасящей насадки, что позволяет уменьшить ее необходимую высоту почти вдвое и тем самым значительно снизить ее гидравлическое сопротивление. Формула изобретения Огнепреградитель, содержащий корпус с входным и выходным патрубками и расположенной в нем пламегасящей насадкой, отли 588986 чающийся тем, что, с целью увеличения его огнестойко ги и уменьшения гидравлического сопротивления, он имеет полые вставки с жидким теплоносителем, установленные в пламегасящей насадке, и расширительный бачок, ус тановленный на корпусе, причем полые встав Редактор Т Иванова Заказ 472У49 ки сообщены между собой и расширительным бачком Источники информации, принятые во внимание при экспертизе I Патент ЧССР № 90244, кл 81 Е 139, 1959. Составитель Ю Маеьский Техред О Лчговая Корректор Ц Мельниченко Тираж 5НВ Подписное ЦНИИІ1И Государственного комитета Сопета Миии(_трпв СССР по делам изобретений и открытки 113035, Москва, Ж-35, Раушская наб , д. 4/5 Филиал ППП «Патент», г. Ужгород, ул. Проектная, 4
