Поршнева машина

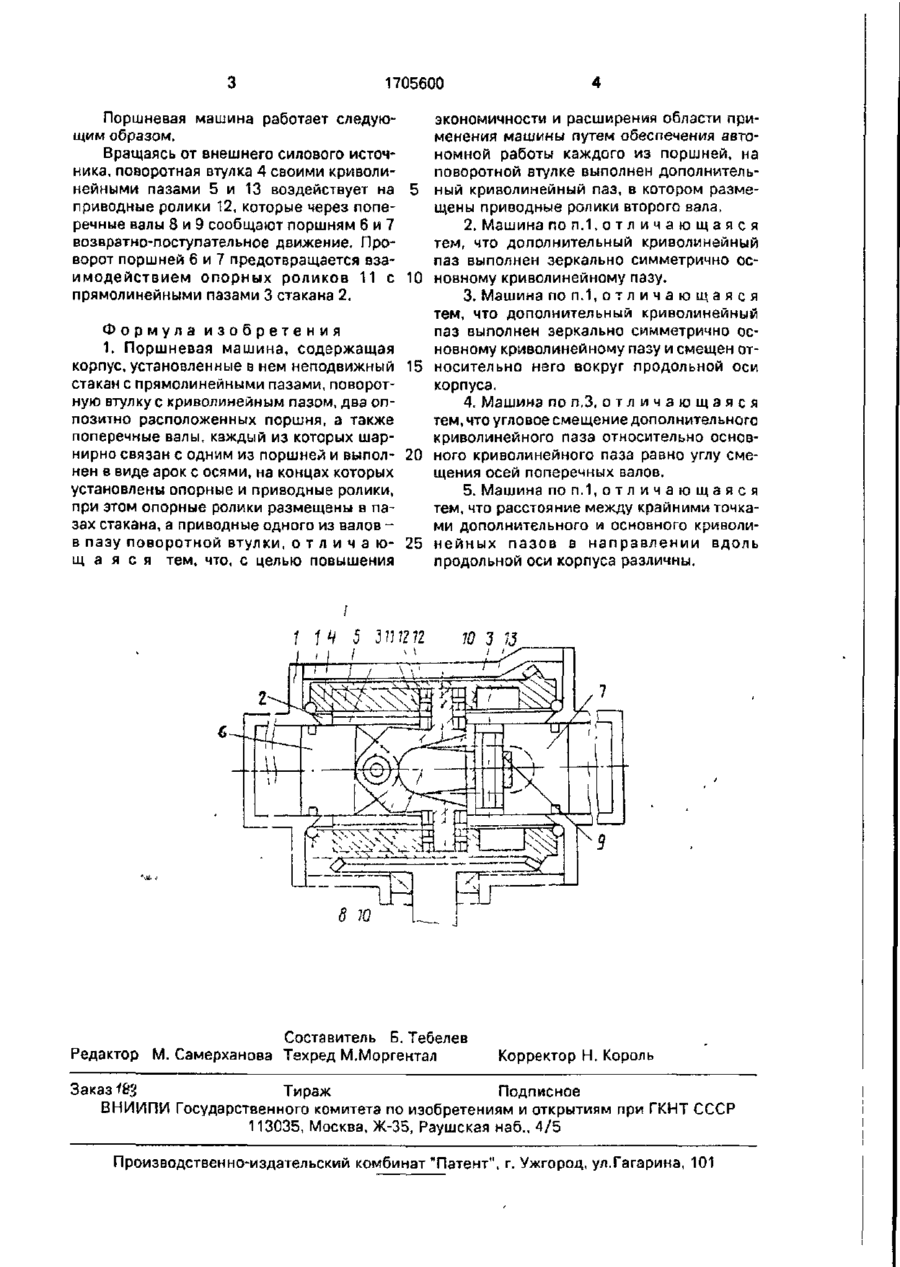

Изобретение относится к машиностроению и может быть использовано при создании поршневых машин с криволинейными поверхностями, например, в двигателях внутреннего сгорания, компрессорах и т д Поршневая машина содержит корпус \, не Изобретение относится к машиностроению и может быть использовано при создании поршневых машин с криволинейными поверхностями, в частности, двигателей внешнего и внутреннего сгорания, например, работающих по циклу Стирлинга, гидромашин, газовых компрессоров, детендеров и др. машин объемного выполнения. Целью изобретения является повышение экономичности и расширение области применения машины путем обеспечения автономной работы каждого из поршней. На чертеже изображена поршневая машина с двумя оппозитно расположенными поршнями в одном корпусе и с приводом поршней от двух криволинейных замкнутых пазов и взаимным смещением осей поперечных взлоа а виде арок на 90°. Поршневая машина содержит корпус 1, установленные в нем неподвижный стакан подвижно установленный в кем стакан 2 с прямолинейными пазами (П) 2, поворотную втулку 4 с криволинейными 5 и 12 дваоппозигно расположенных поршня 6, 7, поперечные валы 8 и 9, шэрнирно связанные с поршнями6и7имеющиесси 10, на которых установлены ролики (Р) 11 и 12, лоичем Р 11 размещены в П 3, а Р 12 в П 5 13. Вращаясь от внешнего силового источника, поворотная втулка 4, своими криволинейными П 13 воздействует на Р 12, которые чероз ьалы 8 и 9 сообщают поршням б и 7 возвратно-поступательное движение. Проворо"! поршней 6 и 7 предотвращается взаимодействием Р 11с П 3 стакана 2. 4 з.п. ф-лы, Ь,л 2 с прямолинейными пазами 3, поворотную втулку 4 с криволинейным пазом 5, двэ оппозитно расположенных поршня б и 7, а также поперечные валы 8 и 9, каждый из которых шарнирно связан с одним из поршней 6 и 7 и выполнен в виде арок с осями 10, на концах которых установлены опорные и приводные ролики соответственно 11 и 12, при этом опорные ролики 11 размещены в пазах 3 стакана 2, приводные ролики 12 вала 8 - в пазу 5 поворотной втулки 4, а приводные ролики 12 вала 9 - в дополнительном криволинейном пазу 13 Дополнительный паз 13 может быть выполнен зеркально симметрично основному пазу 5 или со смещением относительно паза 5 вокруг продольной оси корпуса 1, причем угловое смещение паза 13 относительно паза 5 равно углу смещения осей валов 8, 9 При этом расстояние между крайними точками пазов 5 и 13 в направлении вдоль продольной оси корпуса различны. С о ел ск о о 1705600 экономичности и расширения области применения машины путем обеспечения автономной работы каждого из поршней, на поворотной втулке выполнен дополнительный криволинейный паз, в котором размещены приводные ролики второго вала, 2. Машина по п.1, о т л и ч а ю щ а я с я тем, что дополнительный криволинейный паз выполнен зеркально симметрично основному криволинейному пазу. 3. Машина по п . 1 , о т л и ч а ю щ а я с я тем, что дополнительный криволинейный паз выполнен зеркально симметрично осФормула изобретения новному криволинейному пазу и смещен от1. Поршневая машина, содержащая корпус, установленные в нем неподвижный 15 носительно него вокруг продольной оси корпуса. стакан с прямолинейными пазами, поворотную втулку с криволинейным пазом, два оп4. Машина по п.З, о т л и ч а ю щ а я с я позитно расположенных поршня, а также тем, что угловое смещение дополнительного поперечные валы, каждый из которых шаркриволинейного паза относительно основнирно связан с одним из поршней и выпол- 20 ного криволинейного паза равно углу сменен в виде арок с осями, на концах которых щения осей поперечных валов. установлены опорные и приводные ролики, 5. Машина по п . 1 , о т л и ч а ю щ а я с я при этом опорные ролики размещены в патем, что расстояние между крайними точказах стакана, а приводные одного из валов ми дополнительного и основного криволив пазу поворотной втулки, о т л и ч а ю - 25 н е й н ы х п а з о в в н а п р а в л е н и и вдоль щ а я с я тем, что, с целью повышения продольной оси корпуса различны. Поршневая машина работает следующим образом. Вращаясь от внешнего силового источника, поворотная втулка 4 своими криволинейными пазами 5 и 13 воздействует на 5 приводные ролики 12, которые через поперечные валы 8 и 9 сообщают поршням б и 7 возвратно-поступательное движение. Проворот поршней 6 и 7 предотвращается взаимодействием опорных роликов 11 с 10 прямолинейными пазами 3 стакана 2. 114 Редактор 5 3 77 72 72 10 З 13 Составитель Б. Тебелев М. Самерханова Техред М.Моргентал Корректор Н. Король Заказ f&2 Тираж Подписное ВНИИПИ Государственного комитета по изобретениям и открытиям при ГКНТ СССР 113035,Москва, Ж-35, Раушская наб., 4/5 Производственно-издательский комбинат "Патент", г. Ужгород, ул.Гагарина, 101
