Спосіб тампонажу підземних водоносних каналів й крутих порожнин

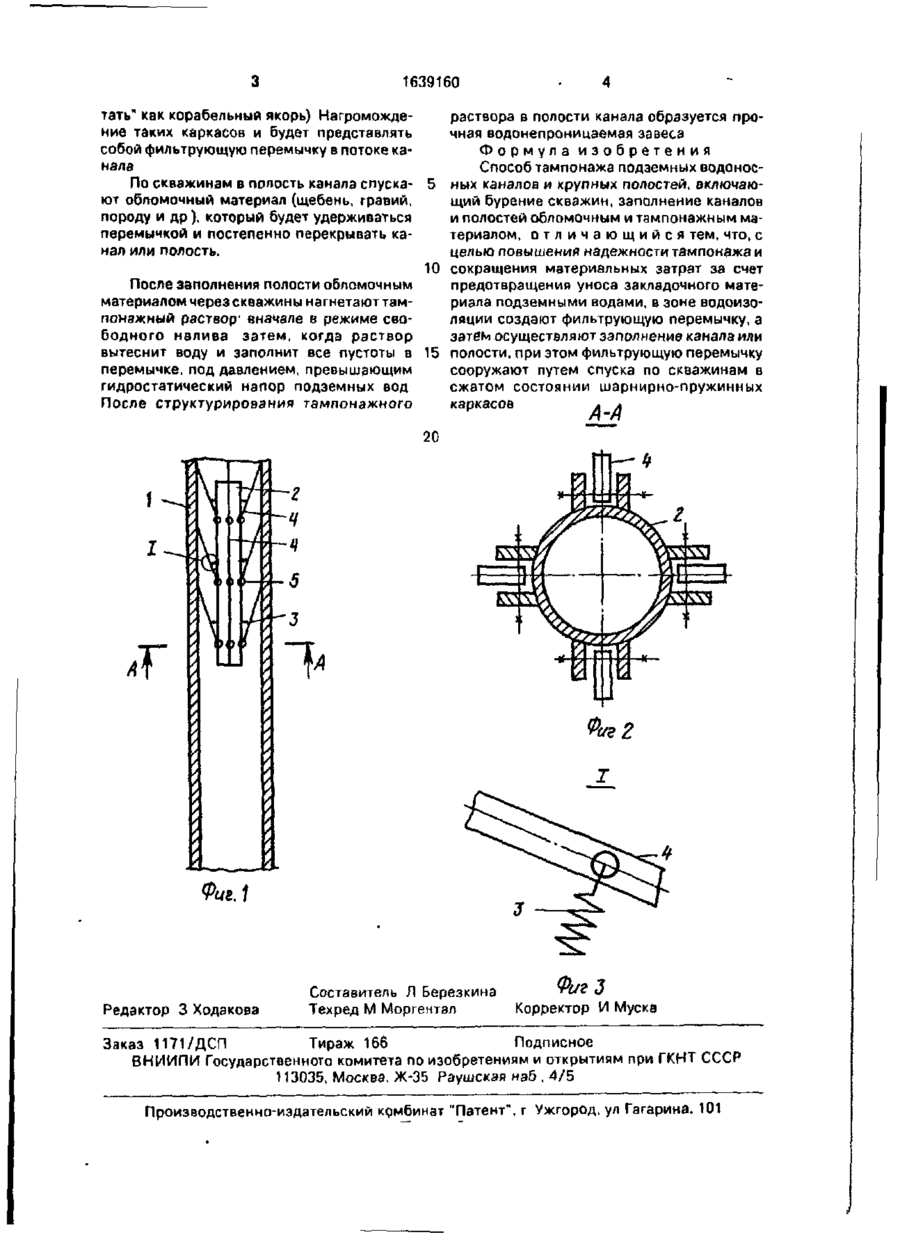

Изобретение относится к горному делу и м б использовано для водоизоляции крутопадающих горных выработок подземных водоносных каналов и крупных полостей с большими скоростями фильтрации подземных вод Цель - повышение надежности тампонажа и сокращение материальных затрат за счет предотвращения уноса закладочного материала подземными водами С поверхности земли последовательно бурят скважины вскрывающие подземный водоносный канал В зоне водоизоляции создают фильтрующую перемычку путем спуска по скважинам в сжатом состоянии шарнирно-пружиннь'х каркасов Затем осуществляют з а п о п л е н и е канала или полости обломочным и тампонажным материалом После структурирования тампонажного раствора в полости канала образуется прочная водонепроницаемая завеса 3 ил С поверхности земли последовательно бурят скважины 1 вскрывающие подземный водоносный канал (или полость) По скважинам поочередно спускают шарнирно-пружинные каркасы 2 В скважине каркасы находятся в сжатом состоянии По выходу из скважины пружины 3 распрямляются и стержни 4 соединенные с корпусом каркаса 2 при помощи шарнира 5 занимают положение под углом к корпусу каркаса 2 Под действием потока подземных вод шарнирно-пружинный каркас может переместиться на определенное расстояние по направлению потока однако благодаря своим конструктивным особенностям он непременно у к р е п и т с я в грунте и займет устойчивое положение (т е он будет ' рабо ел с со о о 1639160 тать" как корабельный якорь) Нагромождераствора в полости канала образуется проние таких каркасов и будет представлять чная водонепроницаемая завеса собой фильтрующую перемычку в потоке каФормула изобретения нала Способ тампонажа подземных водоносПо скважинам в полость канала спуска- 5 ных каналов и крупных полостей, включаюют обломочный материал (щебень, гравий, щий бурение скважин, заполнение каналов породу и др), который будет удерживаться и полостей обломочным и тампонажним маперемычкой и постепенно перекрывать катериалом, о т л и ч а ю щ и й с я тем, что, с нал или полость. целью повышения надежности тампонажа и 10 сокращения материальных затрат за счет После заполнения полости обломочным предотвращения уноса закладочного математериалом черезскважины нагнетают тамриала подземными водами, в зоне водоизопонажный раствор1 вначале в режиме своляции создают фильтрующую перемычку, а бодного налива затем, когда раствор затем осущестеляют заполнение кацапа или вытеснит воду и заполнит все пустоты в 15 полости, при этом фильтрующую перемычку перемычке, под давлением, превышающим сооружают путем спуска по скважинам в гидростатический напор подземных вод сжатом состоянии шарнирно-лружинных После структурирования тампонажного каркасов А-А 20 Фиг.1 Редактор 3 Ходакова Составитель Л Березкина Техред М Моргентзл 4*1/2 J Корректор И Муска Заказ 1171/ДСП Тираж 166 Подписное ВНИИПИ Государственное комитета по изобретениям и открытиям при ГКНТ СССР 113035, Москва, Ж-35 Раушская наб , 4/5 Производственно-издательский крмбинат "Патент", г Ужгород, ул Гагарина. 101
