Спосіб заповнювання підземних порожнин під час спорудження гірничих виробіток
Номер патенту: 11554
Опубліковано: 25.12.1996
Автори: Полозов Юрій Аркадійович, Левчинський Григорій Семенович, Попов Олександр Валерійович, Зеленов Михайло Сергійович, Кіпко Олександр Ернестович, Кіпко Ернест Якович, Спічак Юрій Миколайович
Формула / Реферат

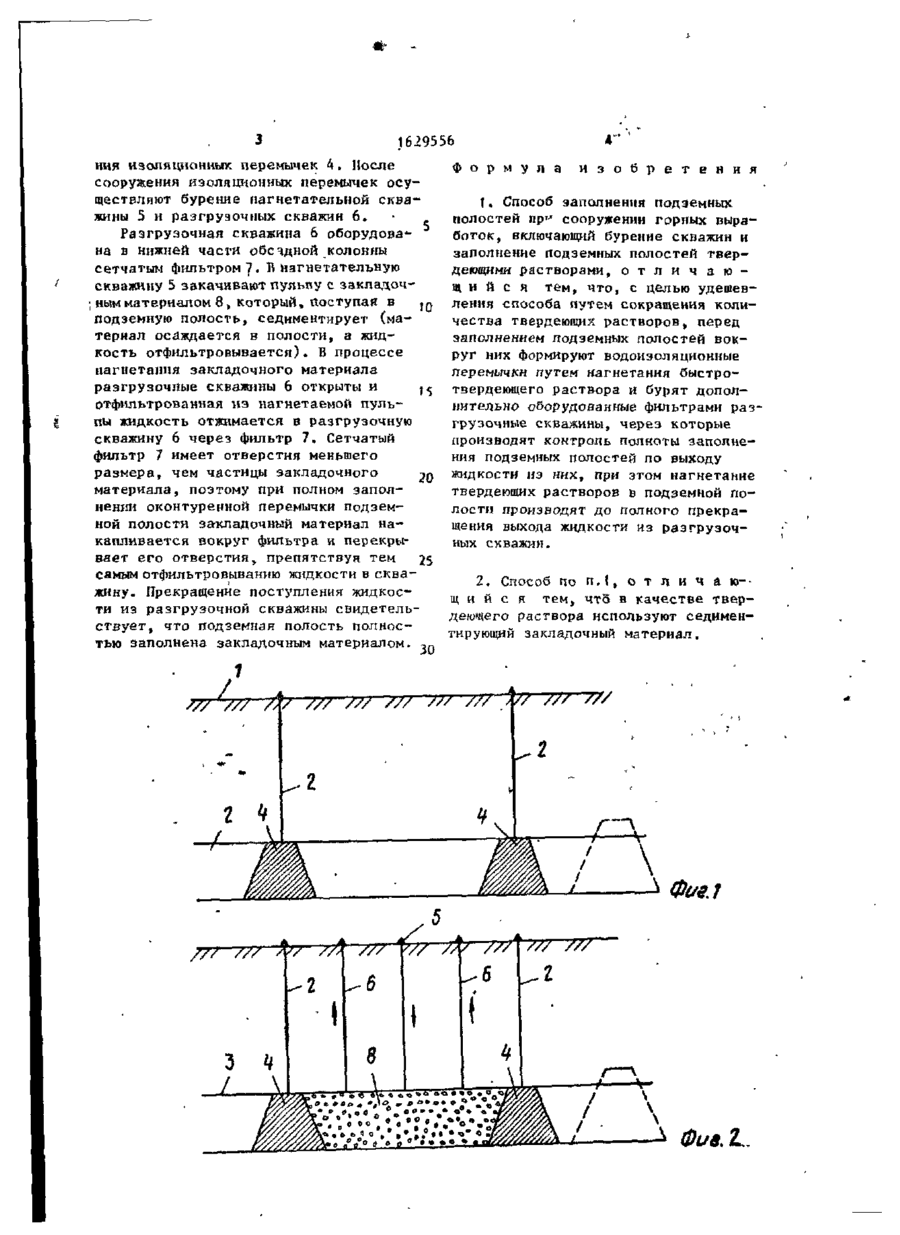

1. Способ заполнения подземных полостей при сооружении горных выработок, включающий бурение скважин и заполнение подземных полостей твердеющими растворами, отличающийся тем, что, с целью удешевления способа путем сокращения количества твердеющих растворов, перед заполнением подземных полостей вокруг них формируют водоизоляционные перемычки путем нагнетания быстротвердеющего раствора и бурят дополнительно оборудованные фильтрами разгрузочные скважины, через которые производят контроль полноты заполнения подземных полостей по выходу жидкости из них, при этом нагнетание твердеющих растворов в подземной полости производят до полного прекращения выхода жидкости из разгрузочных скважин.
2. Способ по п. 1, отличающийся тем, что в качестве твердеющего раствора используют седиментирующий закладочный материал.
Текст

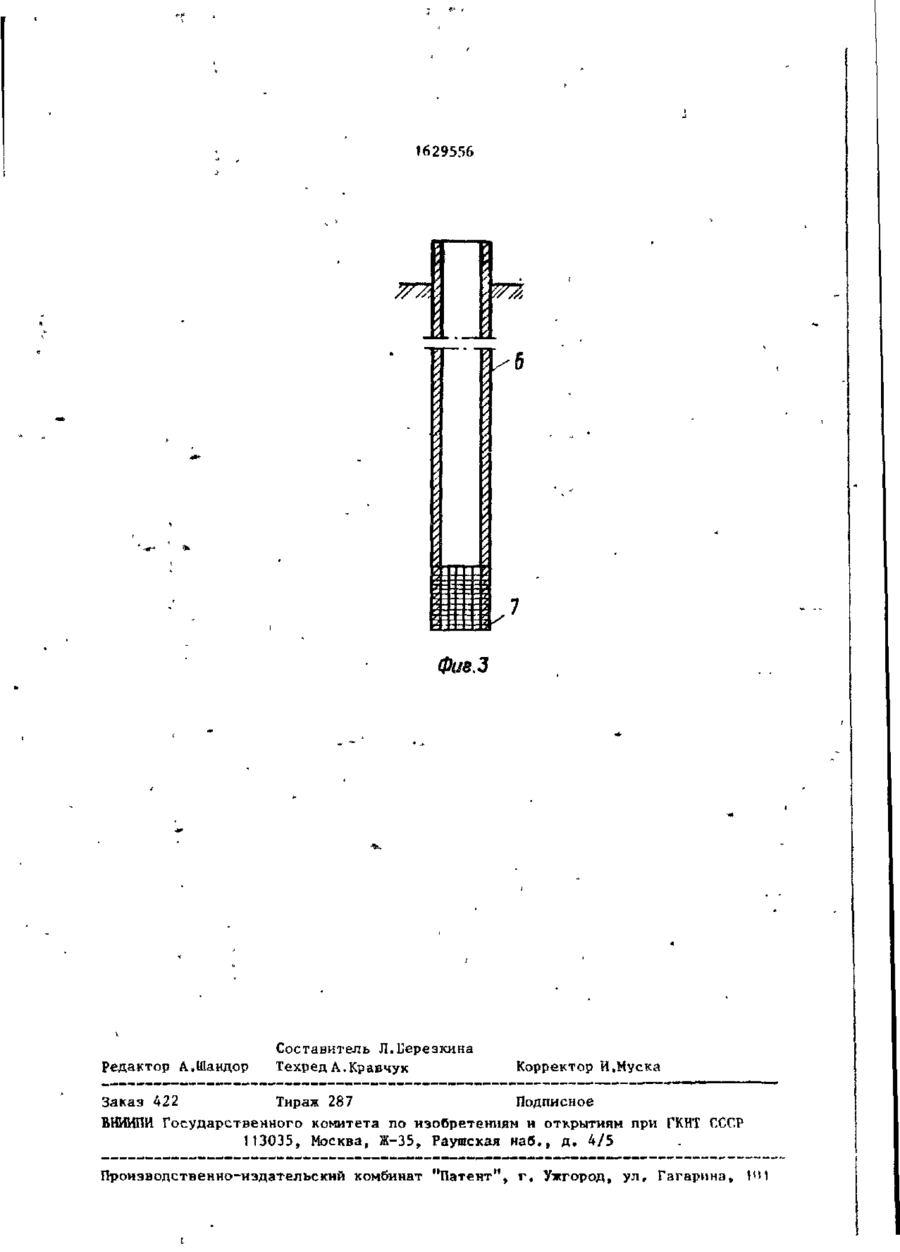

союз советских СОЦИАЛИСТИЧЕСКИХ РЕСПУБЛИК (51)5 Е 2 1 D 1 1 / 3 8 ГОСУДАРСТВЕННЫЙ КОМИТЕТ ПО ИЗОБРЕТЕНИЯМ И ОГНРЫТИЙМ ПРИ ГННТ СССР ТЕї К АВТОРСКОМУ СВИДЕТЕЛЬСТВУ і (21) 4632710/03 (22) 06.01,89 ' '' * (46) 23.02.91. Кюп. I 7 * (71) Специализированное производственное геологическое объединение по тампонажним и геологоразведочным работам "Спецтачпокажгеология" (72) Э.Я.Кипко, 14.А,Полозов, ГО.Н.Спичах, Г.С.Левчлпским, А.В.Попов, А.ЭЛСипко и М.С'еленов (53) 622.285.9(088,8) (56) Алексеев В.Б. и др. Справочник инженера-шахтостроителя. - М.: Недра, 19*72, т.1, с.309-330. Авторское свидетельство СССР № 1158743, кл. К 21 П 11/38, 1987. • (54) СПОСОБ ЗАПОЛНЕНИЯ ПОДЗЕМНЫХ ПОЛОСТЕЙ ПРИ СООРУЖЕНИИ ГОРНЫХ ВЫРАБОТОК (57) Изобретение относится к горному делу и предназначено для изоляции Изобретение относится к горному делу, в частности к области шахтного строительства, и предназначено для использования при изоляции водопритоков из крупных подземных карстовых полостей, расположенных вокруг шахтных стволов и других капитальных горных выработок, а также при ликвидации старых горных выработок и других подземных пустот. Цель изобретения - удешевление способа путем сокращения количества твердеющих растворов. ' На фиг. 1 изображена схема создания водоизсляционкых перемычек; на при шахтном строительстпе водопритоков из крупных подъемных карстовых полостей, расположенных вокруг шахтных стволов. Цель - удешевление способа путем сокращения количества твердеющих растворов. С поверхности земли бурят скважины, вскрывающие подземные полости (ПП). Вокруг ПП формируют водонзоляционные перемички путем нагнетания быстротвердеющего раствора. Дополнительно бурят обоїудованные фильтрами разгрузочные скважины и заполняют ПП твердеющими растворами. По выходу жидкости из НИ через разгрузочные скважины контролируют полноту заполнения ПП. При полном прекращении выхода жидкости из разгрузочных скважин нагнетания твердеющих растворов в ПП прекращают. В качестве твердеющего раствора используют седиментирующий закладочный материал. 1 з.п. ф-лы, 3 ил. фиг. 2 - оборудование контрольными скважинами и схема заполнения подземных полостей; на Лиг. 3 - контрольная скважина, оборудованная фильтром для предотвращения выноса твердой фракции закладочного материала. Способ осуществляют следующим образом. С поверхности земли 1 бурят скважины 2, вскрывающие подземную полость 3, например старую горную выработку, штрек (фиг.1). Затем в скважины 2 нагнетают расчетный объем тампонажного раствора, необходимый для созда ел СП З 1629556 ния изоляционных перемычек 4, Лосле сооружения изоляционных перемычек осуществляют бурение нагнетательной скважины 5 и разгрузочных скважин 6. Разгрузочная скважина 6 оборудова-" на в нижней части обечдной колонны сетчатым фильтром 7. В нагнетательную скважину 5 закачивают пульпу с закладоч; нымматериалом 8, который, поступая в JQ подземную полость, седиментирует (материал осаждается в полости, а жидкость отфильтровывается). В процессе нагнетания закладочного материала разгрузочные скважины 6 открыты и ^ отфильтрованная из нагнетаемой пульпы жидкость отжимается в разгрузочную скважину 6 через фильтр 7. Сетчатый фильтр 7 имеет отверстия меньшего размера, чем частицы закладочного ^о материала, поэтому при полном заполнении оконтуренной перемычки подземной полости закладочный материал накапливается вокруг фильтра и перекрывает его отверстия, препятствуя тем 25 самым отфильтровыванию жидкости в скважину. Прекращение поступления жидкости из разгрузочной скважины свидетельствует, что подземная полость полностью заполнена закладочным материалом. ? п Формула и з о б р е т е н и я Ї. Способ заполнения подземных полостей пр" сооружении горных выработок, включающий бурение скважин и заполнение подземных полостей твердеющими растворами, о т л и ч а ю щ и й с я тем, что, с целью удешевления способа путем сокращения количества твердеющих растворов, перед заполнением подземных полостей вокруг них формируют водоиэоляционные перемычки путем нагнетания быстротвердеющего раствора и бурят дополнительно оборудованные фильтрами разгрузочные скважины, через которые производят контроль полноты заполнения подземных полостей по выходу жидкости из них, при этом нагнетание твердеющих растворов в подземной полости производят до полного прекращения выхода жидкости из разгрузочных скважин. 2. Способ по п.f, о т л и ч а ю - • щ и й с я тем, что в качестве твердеющего раствора используют седиментирующий закладочный материал. Фмг Фиа. I. 1629556 б Редактор Д.,Шандор Составитель Л.Иерезкина Техред А.Кравчук Корректор И.Муска Заказ 422 Тираж 287 Подписное БНИИПИ Государственного комитета по изобретениям и открытиям при ГКНТ СССР 113035, Москва, Ж-35, Раушская наб,, д. 4/5 Производственно-издательский комбинат "Патент", г. Ужгород, ул, Гагарина,
ДивитисяДодаткова інформація
Назва патенту англійськоюMethod for filling underground cavities at construction of mine workings
Автори англійськоюKipko Ernest Yakovych, Polozov Yurii Arkadiiovych, Spichak Yurii Mykolaiovych, Popov Oleksandr Valeriiovych, Kipko Oleksandr Ernestovych, Zelenov Mykhailo Serhiiovych, Levchynskyi Hryhorii Semenovych
Назва патенту російськоюСпособ заполнения подземных полостей при сооружении горных выработок
Автори російськоюКипко Эрнест Яковлевич, Полозов Юрий Аркадиевич, Спичак Юрий Николаевич, Попов Александр Валериевич, Кипко Александр Эрнестович, Зеленов Михаил Сергеевич, Левчинский Григорий Семенович
МПК / Мітки
МПК: E21D 11/38
Мітки: виробіток, підземних, заповнювання, спорудження, спосіб, порожнин, гірничих
