Спосіб хіміко-термічної обробки титанових сплавів

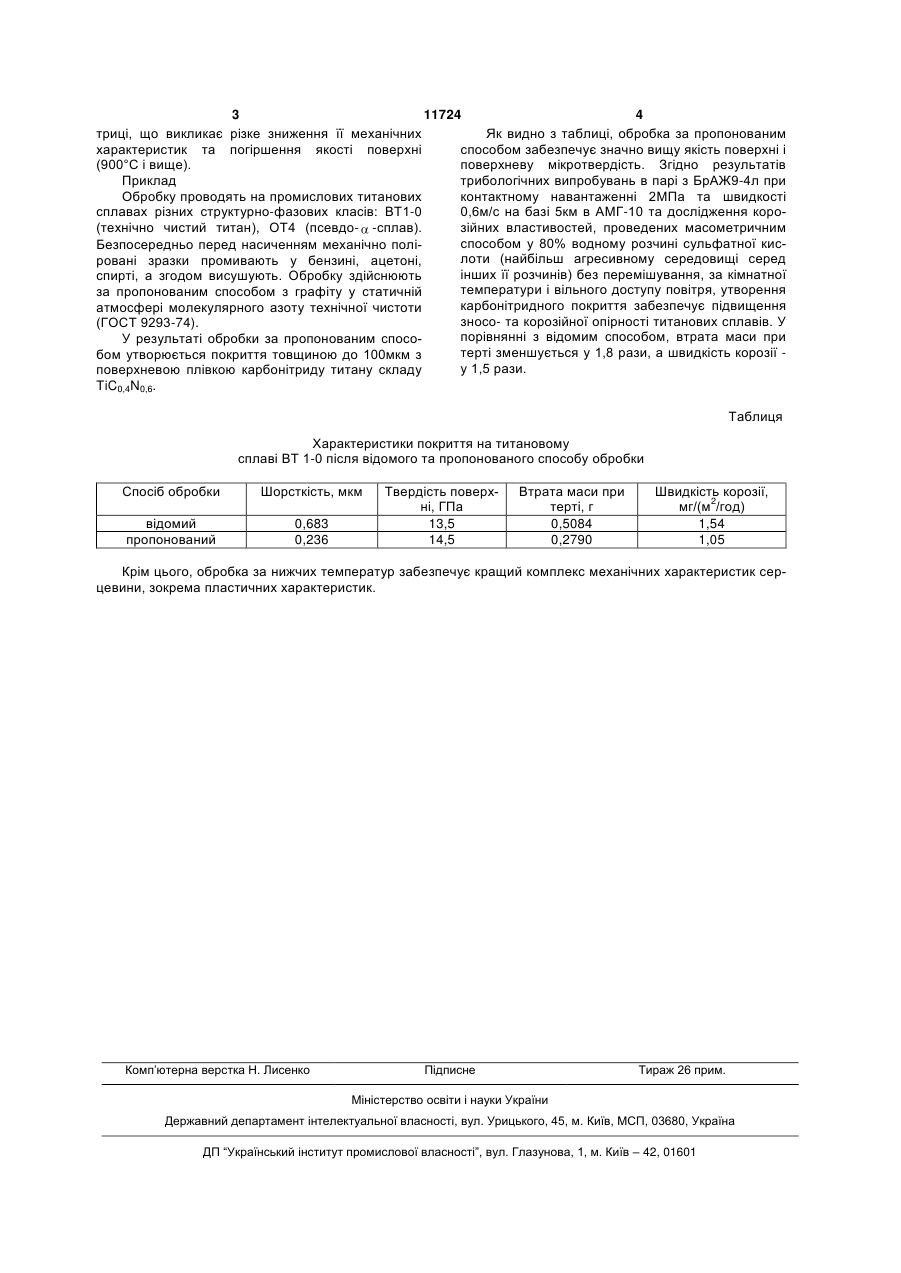

1. Спосіб хіміко-термічної обробки титанових сплавів, який полягає у насиченні титанових сплавів у вуглецекисневмісному середовищі, який відрізняється тим, що вуглецекисневмісне середовище додатково містить азот. 2. Спосіб за п. 1, який відрізняється тим, що нагрівання проводять при температурі 850-890°С. (19) (21) u200504814 (22) 23.05.2005 (24) 16.01.2006 (46) 16.01.2006, Бюл. № 1, 2006 р. (72) Федірко Віктор Миколайович, Яськів Олег Ігорович, Погрелюк Ірина Миколаївна, Гурин Світлана Василівна, Дюг Ірина Василівна (73) ФІЗИКО-МЕХАНІЧНИЙ ІНСТИТУТ ІМ. Г.В.КАРПЕНКА НАЦІОНАЛЬНОЇ АКАДЕМІЇ НАУК УКРАЇНИ 3 11724 4 триці, що викликає різке зниження її механічних Як видно з таблиці, обробка за пропонованим характеристик та погіршення якості поверхні способом забезпечує значно вищу якість поверхні і (900°С і вище). поверхневу мікротвердість. Згідно результатів Приклад трибологічних випробувань в парі з БрАЖ9-4л при Обробку проводять на промислових титанових контактному навантаженні 2МПа та швидкості сплавах різних структурно-фазових класів: ВТ1-0 0,6м/с на базі 5км в АМГ-10 та дослідження корозійних властивостей, проведених масометричним (технічно чистий титан), ОТ4 (псевдо- -сплав). способом у 80% водному розчині сульфатної кисБезпосередньо перед насиченням механічно полілоти (найбільш агресивному середовищі серед ровані зразки промивають у бензині, ацетоні, інших її розчинів) без перемішування, за кімнатної спирті, а згодом висушують. Обробку здійснюють температури і вільного доступу повітря, утворення за пропонованим способом з графіту у статичній карбонітридного покриття забезпечує підвищення атмосфері молекулярного азоту технічної чистоти зносо- та корозійної опірності титанових сплавів. У (ГОСТ 9293-74). порівнянні з відомим способом, втрата маси при У результаті обробки за пропонованим спосотерті зменшується у 1,8 рази, а швидкість корозії бом утворюється покриття товщиною до 100мкм з у 1,5 рази. поверхневою плівкою карбонітриду титану складу TiC0,4N0,6. Таблиця Характеристики покриття на титановому сплаві ВТ 1-0 після відомого та пропонованого способу обробки Спосіб обробки Шорсткість, мкм відомий пропонований 0,683 0,236 Твердість поверхні, ГПа 13,5 14,5 Втрата маси при терті, г 0,5084 0,2790 Швидкість корозії, мг/(м2/год) 1,54 1,05 Крім цього, обробка за нижчих температур забезпечує кращий комплекс механічних характеристик серцевини, зокрема пластичних характеристик. Комп’ютерна верстка Н. Лисенко Підписне Тираж 26 прим. Міністерство освіти і науки України Державний департамент інтелектуальної власності, вул. Урицького, 45, м. Київ, МСП, 03680, Україна ДП “Український інститут промислової власності”, вул. Глазунова, 1, м. Київ – 42, 01601
