Обігрівник

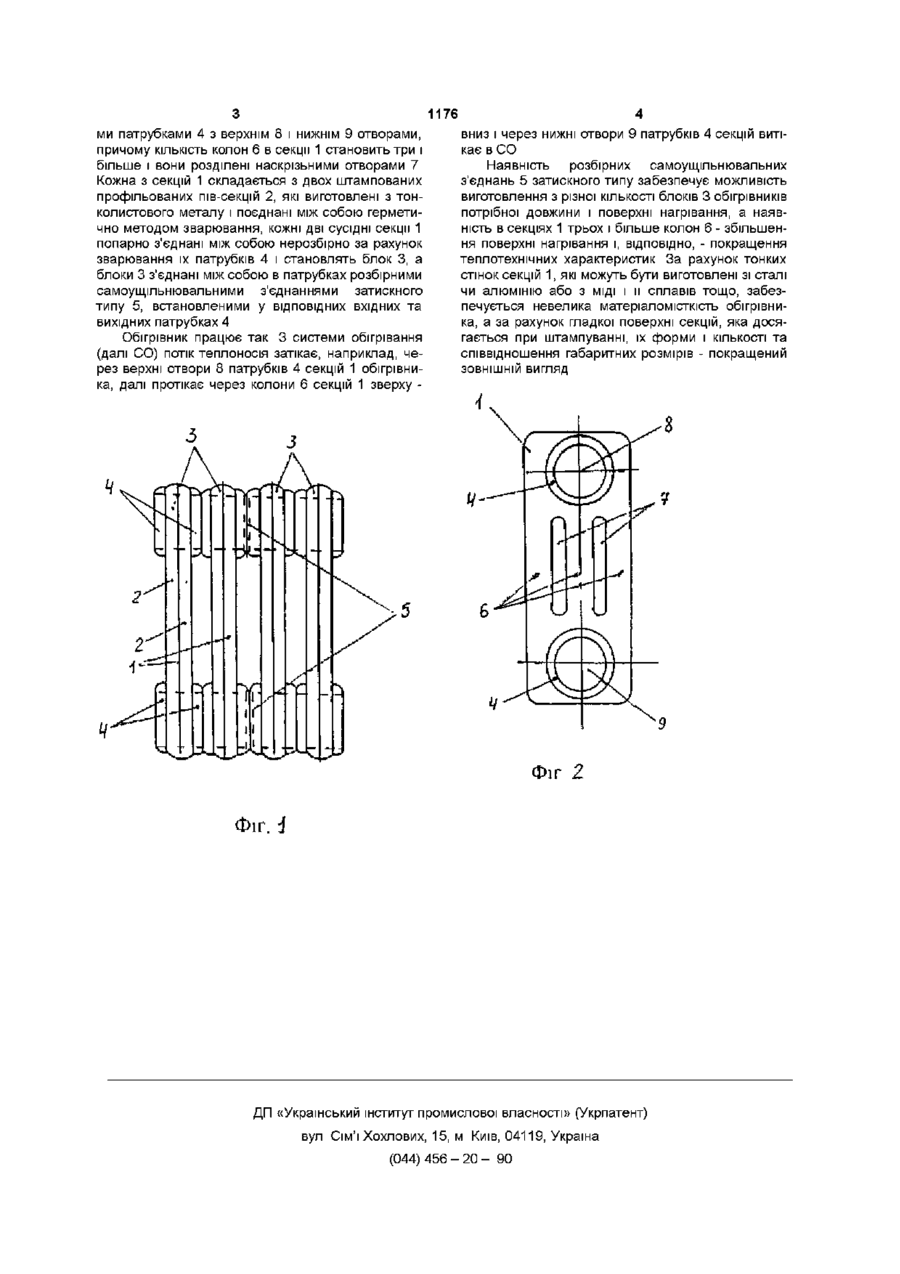

Обігрівник, який містить послідовно з'єднані між собою секції колонного типу з вхідними та вихідними патрубками у верхній та нижній частинах, який відрізняється тим, що секції виконані з трьома і більше колонами, а кожна секція виконана з двох штампованих профільованих півсекцій, поєднаних між собою герметично, наприклад методом зварювання, причому секції попарно з'єднані між собою патрубками нерозбірно і становлять блок, а блоки з'єднані самоущільнювальними розбірними з'єднаннями затиск Корисна модель відноситься до техніки обігрівання, зокрема до металевих секційних обігрівників Найбільш близьким до пропонованого є обігрівник, що містить послідовно з'єднані між собою секції колонного типу з вхідними та вихідними патрубками у верхній та нижній частинах (Богословский В Н и др Отопление и вентиляция Учебник для вузов 2-е изд , перераб и доп - М Стройиздат, 1980 - 2 9 5 с , рис III 2, а д, с 63) Проте відомий обігрівник має обмежені теплотехнічні характеристики, так як його секції виготовлені двоколонними, значну масу, оскільки секції виготовлені з чавуну і мають потовщені стінки, недостатньо привабливий зовнішний вигляд за рахунок шорсткої поверхні вкупі з формою і пропорціями В основу корисної моделі поставлено завдання створення такого обіг-рівника, в якому за рахунок використання нових матеріалів і введення нових елементів можна було б забезпечити покращення теплотехнічних характеристик і зовнішнього вигляду, а також зменшення маси Поставлене завдання досягається тим, що обігрівник, який містить з'єднані між собою секції колонного типу з вхідними та вихідними патрубками у верхній та нижній частинах, згідно винаходу, секції виконані з трьома і більше колонами, а кожна секція виконана з двох штампованих профільованих півсекцій поєднаних між собою герметично, наприклад методом зварювання, причому секції попарно з'єднані між собою патрубками нерозбір но і становлять блок, а блоки з'єднані самоущільнювальними розбірними з'єднаннями затискного ного типу, встановленими в ВІДПОВІДНИХ ВХІДНИХ та вихідних патрубках типу, встановленими в ВІДПОВІДНИХ ВХІДНИХ та ви хідних патрубках За рахунок виготовлення секцій трьох більше колонними збільшується їх поверхня нагрівання і тепловіддача, ВІДПОВІДНО, покращуються теплотехнічні характеристики За рахунок виготовлення секцій з двох штампованих профільованих півсекцій, які можуть бути виготовлені з тонколистового металу і поєднані між собою герметично методом зварювання, забезпечується гладкість поверхні, різноманітність розмірів і пропорцій, суттєве зменшення маси, процес виготовлення набагато простіший ніж лиття з чавуну Використання розбірних самоущільнювальних з'єднань затискного типу та використання різноманітної КІЛЬКОСТІ блоків дозволяє виготовляти обігрівники необхідної довжини і поверхні нагрівання За рахунок гладкої поверхні, форми секцій, співвідношення їх габаритних розмірів, а також КІЛЬКОСТІ секцій забезпечується покращення зовнішнього вигляду обігрівника На фіг 1 зображений обігрівник (чотирисекційний), на фіг 2 зображена секція металевого обігрівника, де 1 - секція, 2 - півсекція, 3 - блок, 4 - патрубок, 5 - розбірне самоущільнювальне з'єднання затискного типу, 6 - колони, 7 - наскрізні отвори, 8 верхній отвір секції, 9 - нижній отвір секції Обігрівник містить послідовно з'єднані між собою секції 1 колонного типу з вхідними та вихідни (О 1176 ми патрубками 4 з верхнім 8 і нижнім 9 отворами, вниз і через нижні отвори 9 патрубків 4 секцій витіпричому КІЛЬКІСТЬ колон 6 в секції 1 становить три і кає в CO більше і вони розділені наскрізьними отворами 7 Наявність розбірних самоущільнювальних Кожна з секцій 1 складається з двох штампованих з'єднань 5 затискного типу забезпечує можливість профільованих пів-секцій 2, які виготовлені з тонвиготовлення з різної КІЛЬКОСТІ блоків 3 обігрівників колистового металу і поєднані між собою герметипотрібної довжини і поверхні нагрівання, а наявчно методом зварювання, кожні дві сусідні секції 1 ність в секціях 1 трьох і більше колон 6 - збільшенпопарно з'єднані між собою нерозбірно за рахунок ня поверхні нагрівання і, ВІДПОВІДНО, - покращення зварювання їх патрубків 4 і становлять блок 3, а теплотехнічних характеристик За рахунок тонких блоки 3 з'єднані між собою в патрубках розбірними стінок секцій 1, які можуть бути виготовлені зі сталі самоущільнювальними з'єднаннями затискного чи алюмінію або з МІДІ І ІІ сплавів тощо, забезтипу 5, встановленими у ВІДПОВІДНИХ ВХІДНИХ та печується невелика матеріаломісткість обігрівнивихідних патрубках 4 ка, а за рахунок гладкої поверхні секцій, яка досягається при штампуванні, їх форми і КІЛЬКОСТІ та Обігрівник працює так 3 системи обігрівання співвідношення габаритних розмірів - покращений (далі CO) потік теплоносія затікає, наприклад, чеЗОВНІШНІЙ вигляд рез верхні отвори 8 патрубків 4 секцій 1 обігрівника, далі протікає через колони 6 секцій 1 зверху Фіг 1 Фіг. і ДП «Український інститут промислової власності» (Укрпатент) вул Сім'ї Хохлових, 15, м Київ, 04119, Україна (044) 456 - 20 - 90
