Hагрівальhий прилад

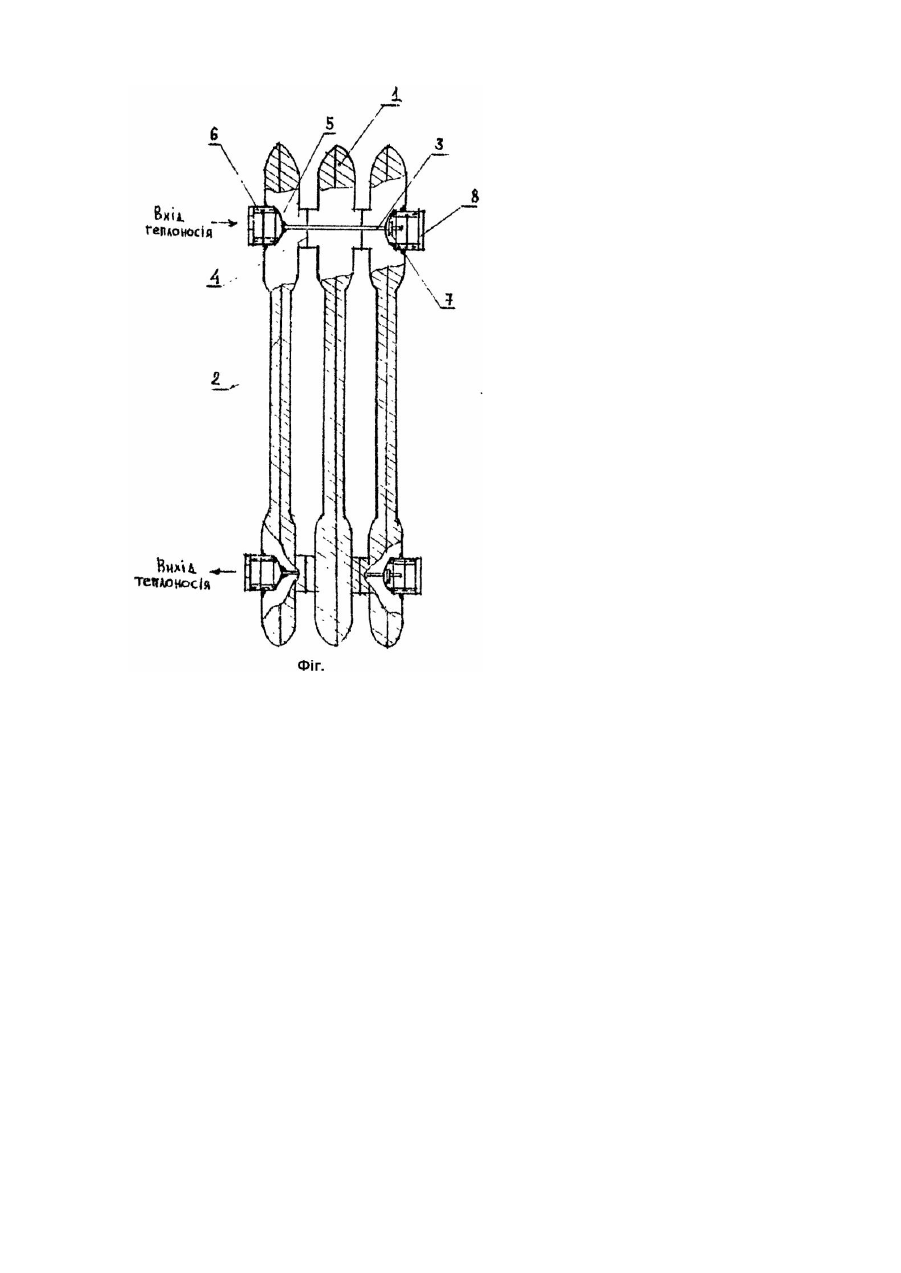

Винахід належить до опалення, а саме до створення нагрівальних приладів для об'єктів різного призначення. Відомий нагрівальний прилад [1], до складу якого входять двоколончасті секції, між якими встановлені прокладки для герметизації, та верхні і нижні футорки, що встановлені в крайніх секціях. Крім того, секції виготовлені з чавун у, і з'єднані між собою різьбовими ніпелями. Проте відомий нагрівальний прилад має високу матеріалоємкість, значні затрати на виготовлення і монтаж внаслідок застосування чавунного литва. В основу винаходу поставлене завдання створення такого нагрівального приладу, в якому за рахунок використання інших матеріалів і нового з'єднання секцій забезпечується зменшення матеріалоємкості і затрат на виготовлення і монтаж. Крім того, покращуються теплотехнічні показники і корозійна стійкість. Поставлене завдання вирішується тим, що у відомому нагрівальному приладі, що містить двоколончасті секції, між якими встановлені прокладки для герметизації, та верхні і нижні футорки, що встановлені в крайніх секціях, згідно з винаходом, кожна секція виконана з двох стальних або алюмінієвих штампованих половинок, з'єднаних між собою зваркою, причому на внутрішню поверхню секції нанесений порошок міді або її сплавів, а секції з'єднані між собою з допомогою стяжних болтів. Виготовлення секцій зі сталі або алюмінію методом штамповки і зварки, з'єднання секцій стяжними болтами, дозволить використовувати відходи багатьох підприємств, що значно зменшить витрату матеріалів. Напилення на внутрішній поверхні секції покращить теплотехнічні показники за рахунок інтенсифікації процесу теплообміну, підвищить корозійну стійкість до теплоносія. Такий нагрівальний прилад буде мати високі санітарно-технічні і архітектурні якості. На кресленні (фіг.) представлена схема нагрівального приладу. Нагрівальний прилад містить окремі секції 1, що складаються з двох штампованих стальних або алюмінієвих половинок 2, з'єднаних між собою зваркою, а кожна секція 1 нагрівального приладу приєднана до сусідньої з допомогою стяжного болта 3 і прокладок для герметизації 4, причому стяжний болт 3 одним кінцем приварений до вигнутої пластини 5, що з'єднана з різьбою 6, а другим зафіксований накидною гайкою 7. В крайніх секціях 1 нагрівального приладу встановлені верхні і нижні футорки 8. На внутрішню поверхню секцій 1 нанесений порошок міді або її сплавів. Послідовність зборки нагрівального приладу слідуюча: у вхідні отвори штампованих половинок крайніх секцій приварюється різьба 6, до якої приєднується вигнута пластина 5. До пластини 5 приварюється стяжний болт 3, на який набирається відповідна кількість секцій 1. Другий кінець стяжного болта 3 через отвір в пластині 5 фіксується при допомозі накидної гайки 7. Верхній і нижній отвори крайніх секцій закриваються футорками 8. Працює нагрівальний прилад по традиційній схемі подачі теплоносія.
