Механізоване комплектне кріплення

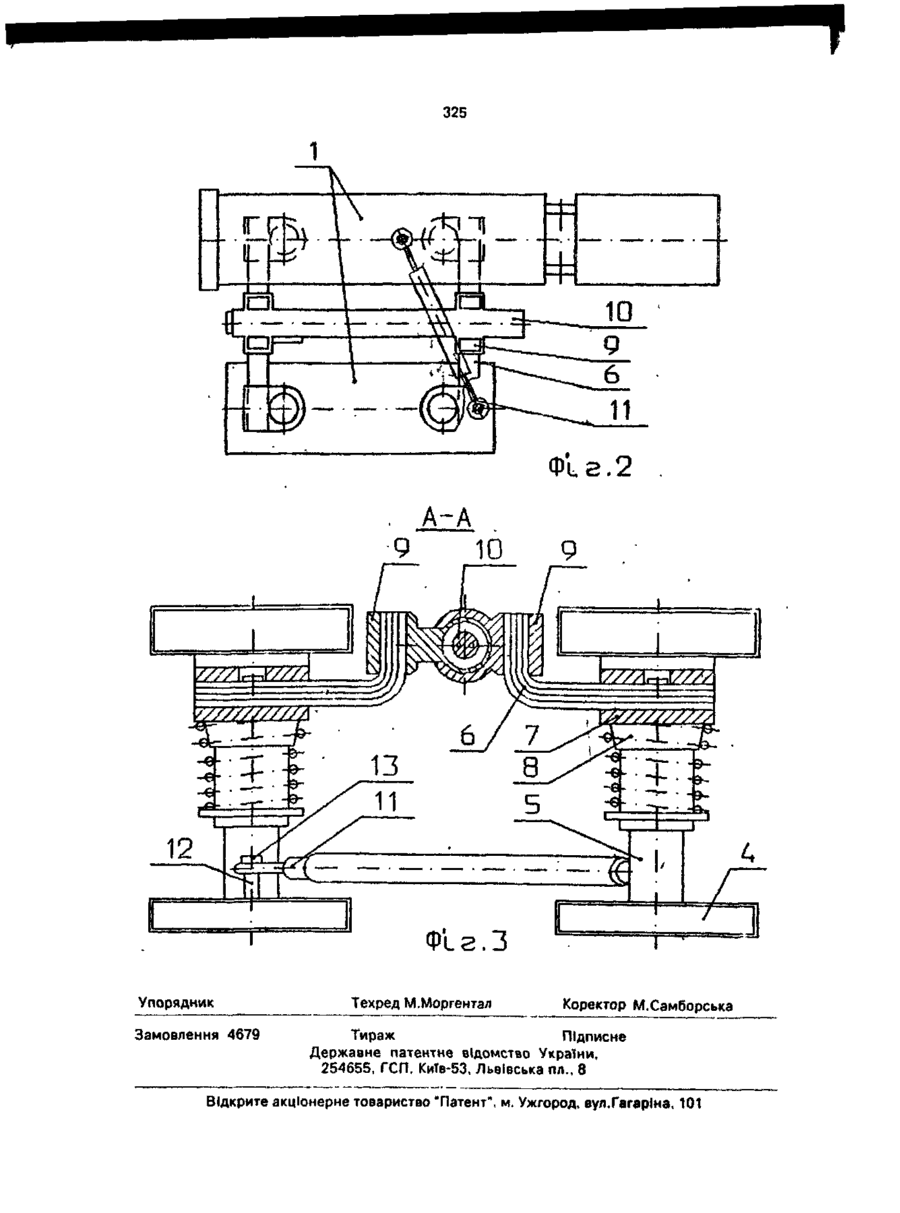

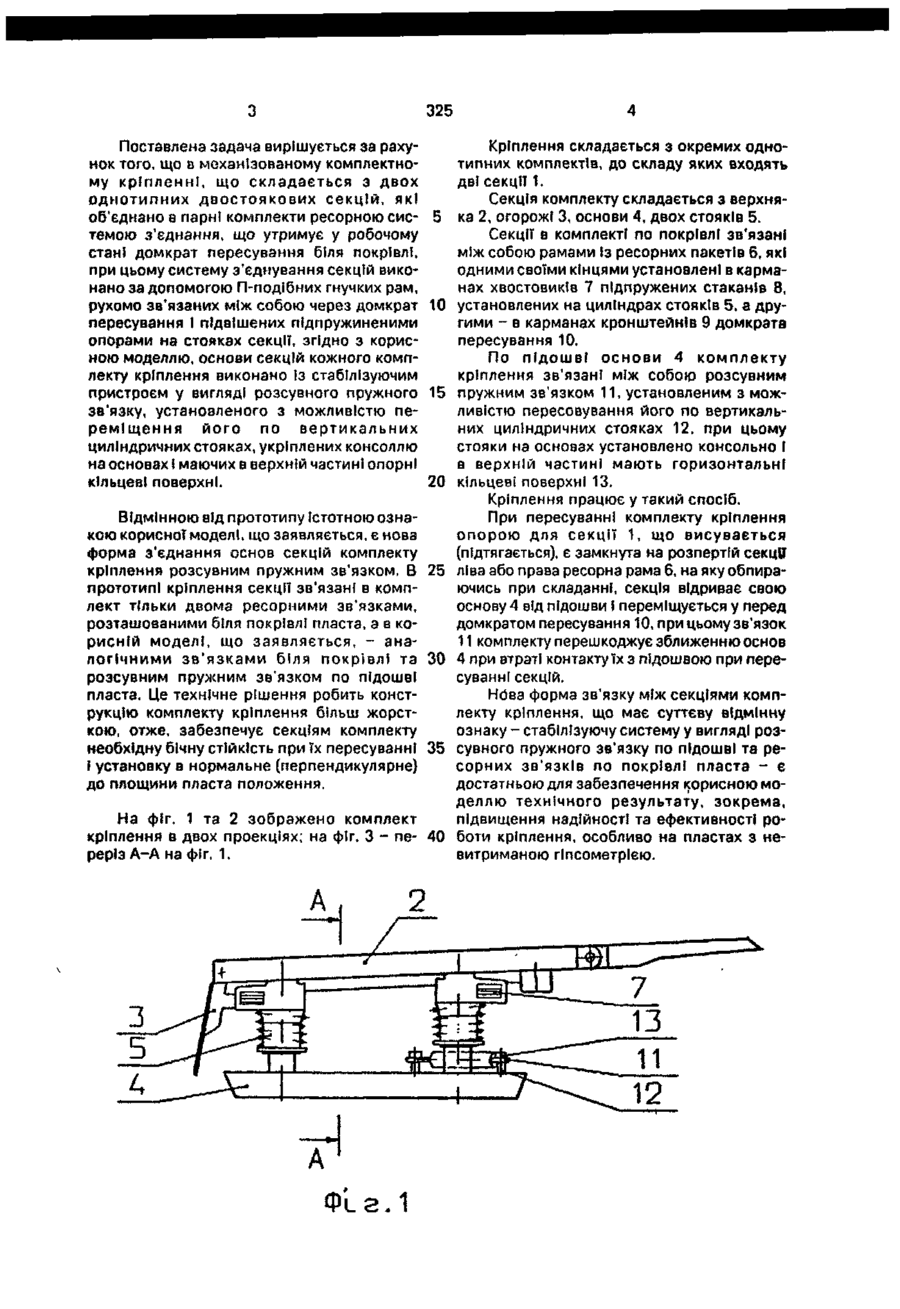

Механізоване комплектне кріплення, що складається з двох однотипних двостоя кових секцій, які об'єднані в парні комплекти ресорною системою з'єднання, що утримує в робочому стані домкрат пересування біля покрівлі, при цьому систему з'єднання секцій виконано за допомогою П-подібних гнучких рам, рухомо зв'язаних між собою через домкрат пересування та підвішених підпружиненими на стояках секції, яке в І др і з н я є т ь с я тим, що основи секцій кожного комплекту кріплення, виконано Із хта€ТпТзувальним пристроєм у вигляді розсувного пружного зв'язку, встановленого з можливістю переміщення його по вертикальних циліндричних стояках, які укріплені консольно на основах І мають в верхній частині опорні кільцеві поверхні. Корисна модель механізованого комплектного кріплення стосується гірничої справи, а саме - кріплення очисних вибоїв вугільних шахт. Є механізоване комплектне кріплення (прототип), що складається з двох однотипних двостоякових секцій, які об'єднано у парні комплекти ресорною системою з'єднання, що утримує у робочому стані домкрат пересування біля покрівлі, при цьому систему з'єднання секцій виконано за допомогою П-подібних гнучких рам, рухомо зв'язаних між собою через домкрат пересування І підвішених підпружиненими опорами на стояках секції[Авт.св. СРСР N? 140777, кл. Е21 D 23/04, 1961]. Недоліком конструкції вказаного кріплення є недостатня жорсткість двох пакетів ресорних зв'язків комплекту, в резуль таті при пересуванні секції комплекту створюється можливість бічного зміщення (зближення) її основи з основою розпертої секції, що приводить до порушення установлення пересунутої секції у нормальне (перпендикулярне) до площини пласта положення. В основу корисної моделі поставлена задача створення такого механізованого комплектного кріплення, у якому шляхом посилення стабілізації секцій добиваються підвищення надійності роботи та забезпечують надійну бічну стійкість секціям при їх пересуванні І установку у нормальне до площини пласта положення. Таке виконання комплектів секцій спрямовано на підвищення надійності та ефективності роботи кріплення, особливо на пластах з невитриманою гіпсометрією. с > со ю сл 325 Поставлена задача вирішується за рахунок того, що в механізованому комплектному кріпленні, що складається з двох однотипних двостоякових секцій, які об'єднано в парні комплекти ресорною сис- 5 темою з'єднання, що утримує у робочому стані домкрат пересування біля покрівлі, при цьому систему з'єднування секцій виконано за допомогою П-подібних гнучких рам, рухомо зв'язаних між собою через домкрат 10 пересування І підвішених підпружиненими опорами на стояках секції, згідно з корисною моделлю, основи секцій кожного комплекту кріплення виконано із стабілізуючим пристроєм у вигляді розсувного пружного 15 зв'язку, установленого з можливістю переміщення його по вертикальних циліндричних стояках, укріплених консоллю на основах і маючих в верхній частині опорні кільцеві поверхні. 20 Відмінною від прототипу істотною ознакою корисноТ моделі, що заявляється, є нова форма з'єднання основ секцій комплекту кріплення розсувним пружним зв'язком. В 25 прототипі кріплення секції зв'язані в комплект тільки двома ресорними зв'язками, розташованими біля покрівлі пласта, а в корисній моделі, що заявляється, - аналогічними зв'язками біля покрівлі та ЗО розсувним пружним зв'язком по підошві пласта. Це технічне рішення робить конструкцію комплекту кріплення більш жорсткою, отже, забезпечує секціям комплекту необхідну бічну стійкість при їх пересуванні 35 і установку в нормальне (перпендикулярне) до площини пласта положення. На фіг. 1 та 2 зображено комплект кріплення в двох проекціях; на фіг. З - пе- 40 реріз А-А на фіг. 1. ФІ г Кріплення складається з окремих однотипних комплектів, до складу яких входять дві секції 1. Секція комплекту складається з верхняка 2, огорожі 3, основи 4, двох стояків 5. Секції в комплекті по покрівлі зв'язані між собою рамами із ресорних пакетів 6, які одними своїми кінцями установлені в карманах хвостовиків 7 підпружених стаканів 8, установлених на циліндрах стояків 5, а другими - в карманах кронштейнів 9 домкрата пересування 10. По підошві основи 4 комплекту кріплення зв'язані між собою розсувним пружним зв'язком 11, установленим з можливістю пересовування його по вертикальних циліндричних стояках 12, при цьому стояки на основах установлено консольно t в верхній частині мають горизонтальні кільцеві поверхні 13. Кріплення працює у такий спосіб. При пересуванні комплекту кріплення опорою для секції 1, що висувається (підтягається), є замкнута на розпертій секції ліва або права ресорна рама 6. на яку обпираючись при складанні, секція відриває свою основу 4 від підошви і переміщується у перед домкратом пересування 10, при цьому зв'язок 11 комплекту перешкоджує зближенню основ 4 при втраті контакту їх з підошвою при пересуванні секцій. Нова форма зв'язку між секціями комплекту кріплення, що має суттєву відмінну ознаку - стабілізуючу систему у вигляді розсувного пружного зв'язку по підошві та ресорних зв'язків по покрівлі пласта - є достатньою для забезпечення корисною моделлю технічного результату, зокрема, підвищення надійності та ефективності роботи кріплення, особливо на пластах з невитриманою гіпсометрією. 325 Фіг.2 А-А У//ЛГ+4//7/ ет. Упорядник Замовлення 4679 Техред М.Моргентал Коректор М.Самборська Тираж Підписне Державне патентне відомство України, 254655, ГСП. КиТв-53, Львівська пл., 8 Відкрите акціонерне товариство "Патент", м. Ужгород, вул.ГагарІна, 101
