П`єзоелектричний перетворювач механічних величин
Номер патенту: 11771
Опубліковано: 16.01.2006
Автори: Кісіль Тетяна Юріївна, Мусієнко Максим Павлович, Шарапов Валерій Михайлович, Шарапова Олена Валеріївна
Формула / Реферат
П'єзоелектричний перетворювач механічних величин, що містить п'єзоелемент з електродами та два узгоджувальних підсилювачі, який відрізняється тим, що п'єзоелемент виконаний у вигляді прямокутного паралелепіпеда з чотирма парами електродів, кожна з яких розташована на протилежних гранях п'єзоелемента, узгоджувальні підсилювачі виконані у вигляді підсилювачів напруги, причому входи і виходи вихідного та додаткового підсилювачів з'єднані з електродами, що розташовані на грані, паралельній вектору поляризації, а інші електроди з'єднані з загальним проводом схеми, вектор сили F прикладений до п'єзоелемента паралельно вектору поляризації Р.
Текст

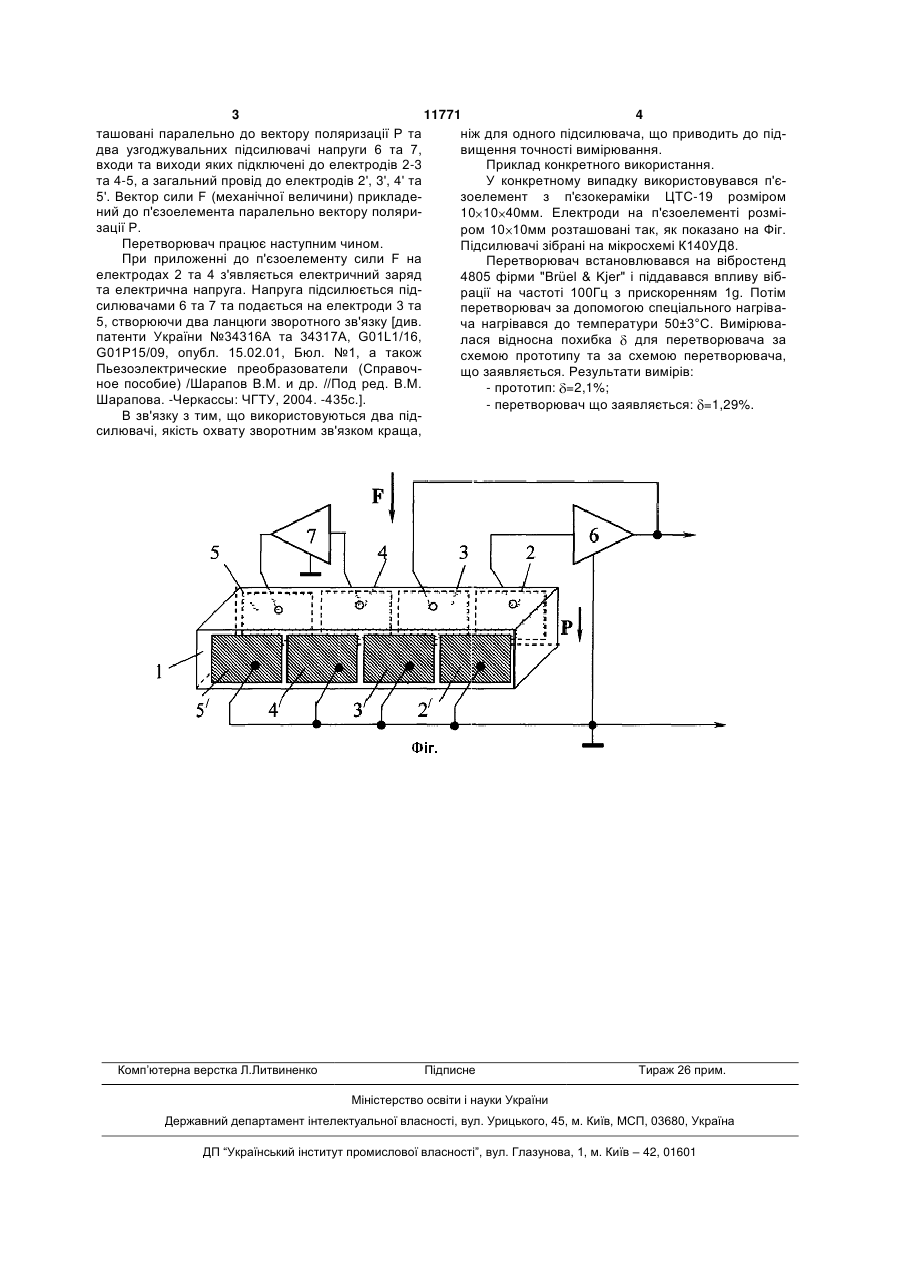

П'єзоелектричний перетворювач механічних величин, що містить п'єзоелемент з електродами та два узгоджувальних підсилювачі, який відріз 3 11771 4 ташовані паралельно до вектору поляризації Р та ніж для одного підсилювача, що приводить до піддва узгоджувальних підсилювачі напруги 6 та 7, вищення точності вимірювання. входи та виходи яких підключені до електродів 2-3 Приклад конкретного використання. та 4-5, а загальний провід до електродів 2', 3', 4' та У конкретному випадку використовувався п'є5'. Вектор сили F (механічної величини) прикладезоелемент з п'єзокераміки ЦТС-19 розміром ний до п'єзоелемента паралельно вектору поляри10 10 40мм. Електроди на п'єзоелементі розмізації Р. ром 10 10мм розташовані так, як показано на Фіг. Перетворювач працює наступним чином. Підсилювачі зібрані на мікросхемі К140УД8. При приложенні до п'єзоелементу сили F на Перетворювач встановлювався на вібростенд електродах 2 та 4 з'являється електричний заряд 4805 фірми "Brüel & Kjer" і піддавався впливу вібта електрична напруга. Напруга підсилюється підрації на частоті 100Гц з прискоренням 1g. Потім силювачами 6 та 7 та подається на електроди 3 та перетворювач за допомогою спеціального нагріва5, створюючи два ланцюги зворотного зв'язку [див. ча нагрівався до температури 50±3°С. Вимірювапатенти України №34316А та 34317A, G01L1/16, лася відносна похибка для перетворювача за G01Р15/09, опубл. 15.02.01, Бюл. №1, а також схемою прототипу та за схемою перетворювача, Пьезоэлектрические преобразователи (Справочщо заявляється. Результати вимірів: ное пособие) /Шарапов В.М. и др. //Под ред. В.М. - прототип: =2,1%; Шарапова. -Черкассы: ЧГТУ, 2004. -435с.]. - перетворювач що заявляється: =1,29%. В зв'язку з тим, що використовуються два підсилювачі, якість охвату зворотним зв'язком краща, Комп’ютерна верстка Л.Литвиненко Підписне Тираж 26 прим. Міністерство освіти і науки України Державний департамент інтелектуальної власності, вул. Урицького, 45, м. Київ, МСП, 03680, Україна ДП “Український інститут промислової власності”, вул. Глазунова, 1, м. Київ – 42, 01601
ДивитисяДодаткова інформація
Назва патенту англійськоюPiezoelectric mechanical-electric transducer
Автори англійськоюSharapov Valeriy Mykhaylovych, Musiienko Maksym Pavlovych, Kysil Tetiana Yuriivna, Sharapova Olena Valeriivna
Назва патенту російськоюПьезоэлектрический преобразователь механических величин в электрические
Автори російськоюШарапов Валерий Михайлович, Мусиенко Максим Павлович, Кисель Татьяна Юрьевна, Шарапова Елена Валерьевна
МПК / Мітки
МПК: G01L 1/16, H01L 41/08
Мітки: п'єзоелектричний, перетворювач, механічних, величин
