Вимірювальний перетворювач
Номер патенту: 11786
Опубліковано: 16.01.2006
Автори: Голяка Роман Любомирович, Глушик Ірина Петрівна, Гельжинський Ігор Ігорович, Готра Зенон Юрійович, Возняк Катерина Юріївна
Формула / Реферат
Вимірювальний перетворювач, що містить фотодіод, операційний підсилювач та два резистори, причому один вивід фотодіода з'єднано з земляною шиною, а другий - з інвертувальним входом операційного підсилювача, перший резистор під'єднано між неінвертувальним входом операційного підсилювача та земляною шиною, а другий резистор - між інвертуючим входом операційного підсилювача та його виходом, який відрізняється тим, що додатково містить конденсатор, під'єднаний паралельно другому резистору.
Текст

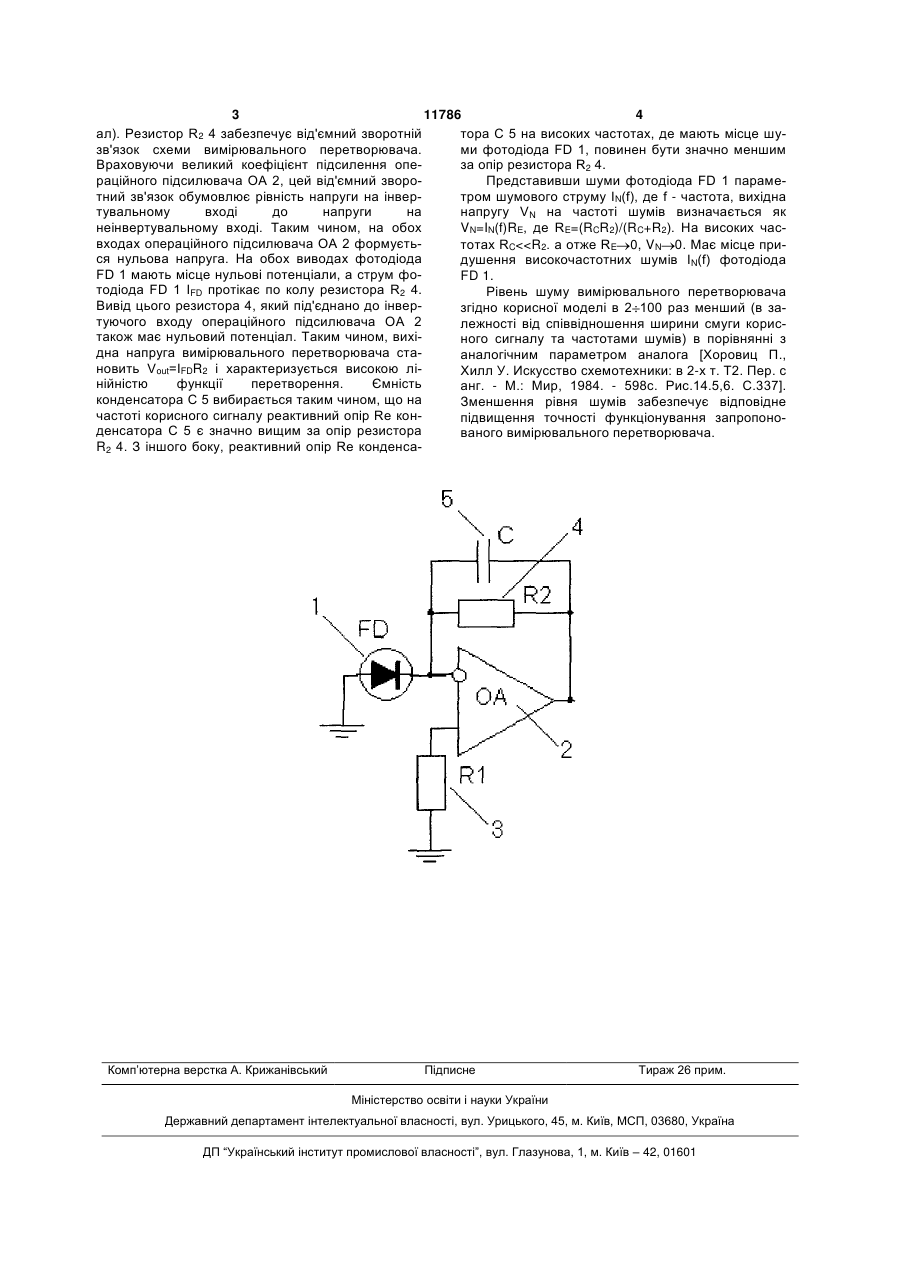

Вимірювальний перетворювач, що містить фотодіод, операційний підсилювач та два резис 3 11786 4 ал). Резистор R2 4 забезпечує від'ємний зворотній тора С 5 на високих частотах, де мають місце шузв'язок схеми вимірювального перетворювача. ми фотодіода FD 1, повинен бути значно меншим Враховуючи великий коефіцієнт підсилення опеза опір резистора R2 4. раційного підсилювача ОА 2, цей від'ємний звороПредставивши шуми фотодіода FD 1 параметний зв'язок обумовлює рівність напруги на інвертром шумового струму ІN(f), де f - частота, вихідна тувальному вході до напруги на напругу VN на частоті шумів визначається як неінвертувальному вході. Таким чином, на обох VN=IN(f)RЕ, де RE=(RCR2)/(RC+R2). На високих часвходах операційного підсилювача ОА 2 формуєтьтотах RC
ДивитисяДодаткова інформація
Назва патенту англійськоюMeasuring transducer
Автори англійськоюHotra Zenon Yuriiovych, Holiaka Roman Liubomyrovych
Назва патенту російськоюИзмерительный преобразователь
Автори російськоюГотра Зенон Юрьевич, Голяка Роман Любомирович
МПК / Мітки
МПК: G01N 19/00
Мітки: вимірювальний, перетворювач
