Лите тіло для тонкого помелу

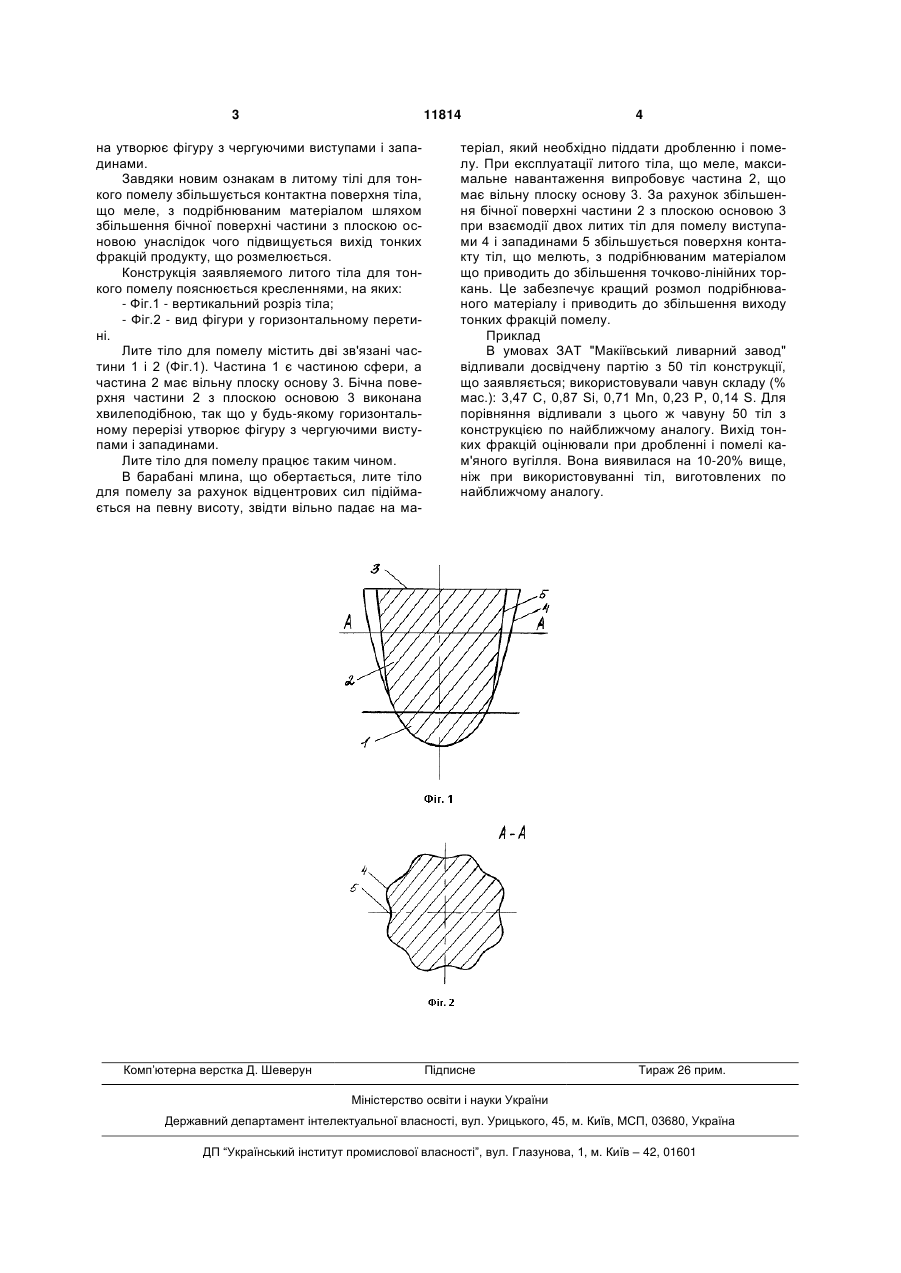

Лите тіло для тонкого помелу, що містить дві зв'язані частини, одна з яких має вільну плоску основу, а інша є частиною сфери, яке відрізняється тим, що бічна поверхня частини з плоскою основою виконана хвилеподібною, так що у будьякому горизонтальному перерізі вона утворює фігуру з чергуючими виступами і заглибинами. (19) (21) u200505990 (22) 17.06.2005 (24) 16.01.2006 (46) 16.01.2006, Бюл. №1, 2006р. (72) Туяхов Анатолій Іванович, Алімов Валерій Іванович, Жук Валерій Леонтійович, Мельник Артем Олександрович, Леонова Валерія Вікторівна (73) ДОНЕЦЬКИЙ НАЦІОНАЛЬНИЙ ТЕХНІЧНИЙ УНІВЕРСИТЕТ 3 11814 на утворює фігуру з чергуючими виступами і западинами. Завдяки новим ознакам в литому тілі для тонкого помелу збільшується контактна поверхня тіла, що меле, з подрібнюваним матеріалом шляхом збільшення бічної поверхні частини з плоскою основою унаслідок чого підвищується вихід тонких фракцій продукту, що розмелюється. Конструкція заявляемого литого тіла для тонкого помелу пояснюється кресленнями, на яких: - Фіг.1 - вертикальний розріз тіла; - Фіг.2 - вид фігури у горизонтальному перетині. Лите тіло для помелу містить дві зв'язані частини 1 і 2 (Фіг.1). Частина 1 є частиною сфери, а частина 2 має вільну плоску основу 3. Бічна поверхня частини 2 з плоскою основою 3 виконана хвилеподібною, так що у будь-якому горизонтальному перерізі утворює фігуру з чергуючими виступами і западинами. Лите тіло для помелу працює таким чином. В барабані млина, що обертається, лите тіло для помелу за рахунок відцентрових сил підіймається на певну висоту, звідти вільно падає на ма Комп’ютерна верстка Д. Шеверун 4 теріал, який необхідно піддати дробленню і помелу. При експлуатації литого тіла, що меле, максимальне навантаження випробовує частина 2, що має вільну плоску основу 3. За рахунок збільшення бічної поверхні частини 2 з плоскою основою 3 при взаємодії двох литих тіл для помелу виступами 4 і западинами 5 збільшується поверхня контакту тіл, що мелють, з подрібнюваним матеріалом що приводить до збільшення точково-лінійних торкань. Це забезпечує кращий розмол подрібнюваного матеріалу і приводить до збільшення виходу тонких фракцій помелу. Приклад В умовах ЗАТ "Макіївський ливарний завод" відливали досвідчену партію з 50 тіл конструкції, що заявляється; використовували чавун складу (% мас.): 3,47 С, 0,87 Si, 0,71 Mn, 0,23 P, 0,14 S. Для порівняння відливали з цього ж чавуну 50 тіл з конструкцією по найближчому аналогу. Вихід тонких фракцій оцінювали при дробленні і помелі кам'яного вугілля. Вона виявилася на 10-20% вище, ніж при використовуванні тіл, виготовлених по найближчому аналогу. Підписне Тираж 26 прим. Міністерство освіти і науки України Державний департамент інтелектуальної власності, вул. Урицького, 45, м. Київ, МСП, 03680, Україна ДП “Український інститут промислової власності”, вул. Глазунова, 1, м. Київ – 42, 01601
