Широкосмуговий керований генератор випромінювання міліметрового діапазону для мікрохвильової терапії

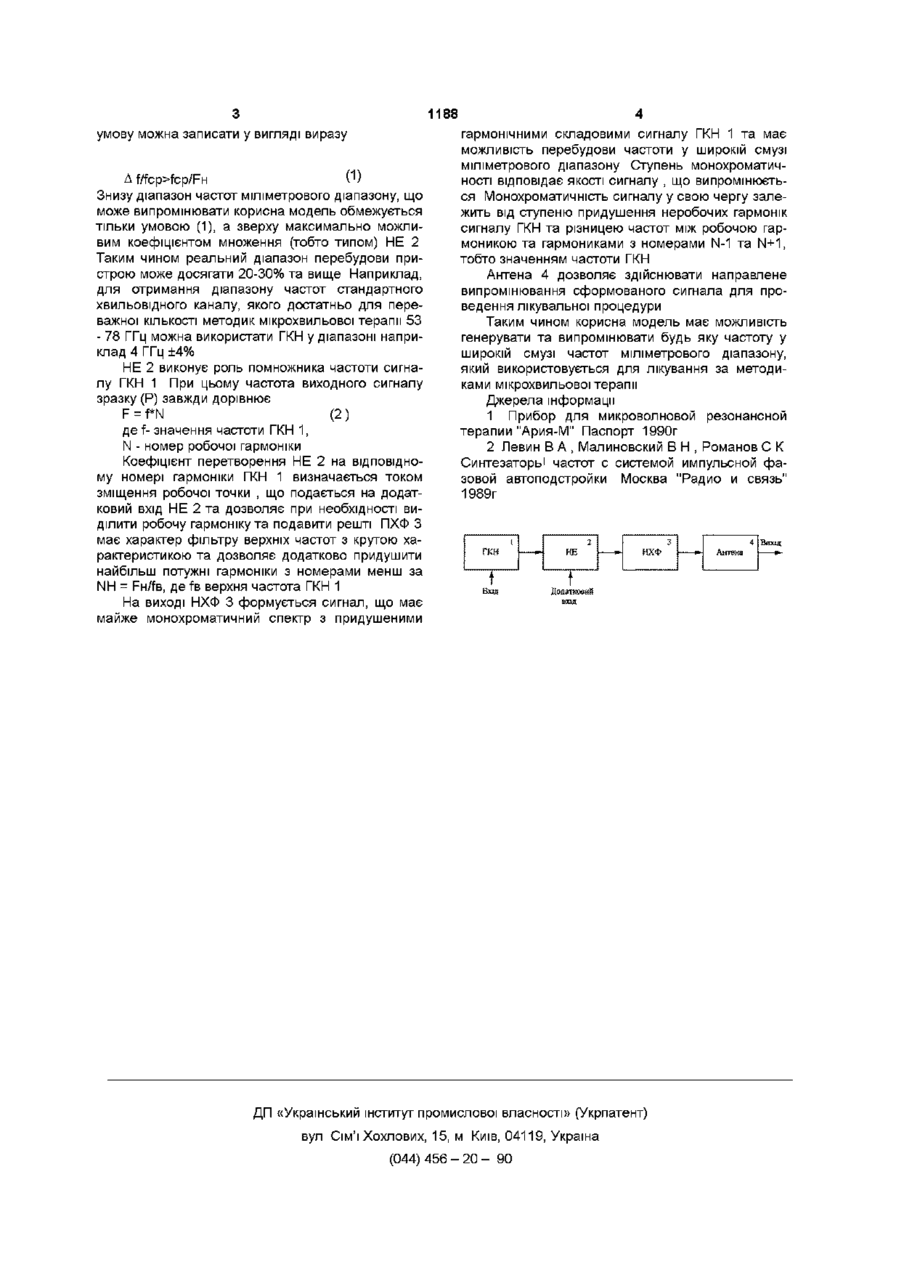

Широкосмуговий керований генератор випромінювання міліметрового діапазону для мікрохвильової терапії, який містить у собі власне генератор, керований напругою, який відрізняється тим, що до його виходу під'єднано послідовно з'єднані нелінійний елемент з регулюванням положення робочої точки, позамежний хвилевідний фільтр та антену, вихід якої є виходом пристрою Корисна модель відноситься до медичної техніки, а саме до пристроїв для впливу на біологічно активні точки пацієнта електромагнітним випромінюванням міліметрового діапазону ВІДОМІ керовані генератори випромінювання міліметрового діапазону, що побудовано на ДІОДІ Ганна по принципу прямої генерації, наприклад "Арія-М"[1] Діод Ганна міститься у хвильоводному резонаторі та перебудовується за рахунок зміни напруги на варакторі, що з'єднаний з діодом Ганна Прилад не має змогу випромінювати смугу більше ніж 0,3 %, що обумовлюється потенціальними можливостями зазначеного принципу прямої генерації та конструкції генератора ВІДОМІ також транзисторні генератори керовані напругою, наприклад широкосмуговий генератор [2] Такі генератори також мають варакторну перебудову частоти однак відносний діапазон перебудови в них набагато більший Означений генератор дозволяє генерувати сигнали з частотами у полосі понад 10% Він має малі габарити та масу, високу надійність Однак пристрій має межу можливості підвищення частоти генерації, що не перевищує сантиметрової області Це зумовлюється обмеженими частотними спроможностями сучасних транзисторів Побудувати за такою схемою генератор міліметрового діапазону неможливо В основу корисної моделі покладене завдання створення пристрою, який дозволяє генерувати та випромінювати будь яку частоту у широкій смузі частот міліметрового діапазону, який використовується для лікування Покладене завдання вирішується тим, що у широкосмуговий керований генератор випроміню вання міліметрового діапазону для мікрохвильової терапії, який містить у собі власне генератор керований напругою (ГКН), ВІДПОВІДНО ДО корисної моделі, під'єднані послідовно з'єднані нелінійний елемент з регулюванням положення робочої точки (НЕ), позамежний хвиле БІДНИЙ фільтр (ПХФ) та антену, вихід якої є виходом пристрою Ефект складається з досягнення можливості отримати якісне кероване випромінювання у широкій смузі частот міліметрового діапазону Ефект досягається за рахунок розмноження частот ГКН за допомогою НЕ в область міліметрових хвиль, подальшої фільтрації (ПХФ) та направленого випромінювання за допомогою антени На малюнку наведена функціональна схема генератора Вихід ГКН 1 з'єднується з послідовно з'єднаними нелінійним елементом з регулюванням положення робочої точки (НЕ), позамежним хвилевівіцним фільтром (ПХФ) та антеною 4 , вихід якої є виходом генератора Вхід ГКН 1 призначено для керування частотой генерації за допомогою напруги Додатковий вхід НЕ 2 призначено для регулювання положення робочої точки за допомогою току зсуву Генератор працює наступним чином ГКН може працювати в області сантиметрових або навіть дециметрових хвиль Спектр вихідного сигнала утворюється шляхом множення частоти ГКН 1 в область міліметрових хвиль та уявляє собою ряд гармонічних складових Середня частота (fcp) та діапазон перестройки (Ді) ГКН 1 обираються таким чином , що помножений сигнал без пропусків перекриває весь робочій частотний діапазон у міліметровой області починаючи з частоти FH Цю 00 00 1188 умову можна записати у вигляді виразу A f/fcp>fcp/FH 0) Знизу діапазон частот міліметрового діапазону, що може випромінювати корисна модель обмежується тільки умовою (1), а зверху максимально можливим коефіцієнтом множення (тобто типом) НЕ 2 Таким чином реальний діапазон перебудови пристрою може досягати 20-30% та вище Наприклад, для отримання діапазону частот стандартного хвильовідного каналу, якого достатньо для переважної КІЛЬКОСТІ методик мікрохвильової терапії 53 - 78 ГГц можна використати ГКН у діапазоні наприклад 4 ГГц ±4% НЕ 2 виконує роль помножника частоти сигналу ГКН 1 При цьому частота виходного сигналу зразку (Р) завжди дорівнює F = f*N (2 ) де f- значення частоти ГКН 1, N - номер робочої гармоніки Коефіцієнт перетворення НЕ 2 на відповідному номері гармоніки ГКН 1 визначається током зміщення робочої точки , що подається на додатковий вхід НЕ 2 та дозволяє при необхідності виділити робочу гармоніку та подавити решті ПХФ З має характер фільтру верхніх частот з крутою характеристикою та дозволяє додатково придушити найбільш потужні гармоніки з номерами менш за NH = FH/fB, де fB верхня частота ГКН 1 На виході НХФ 3 формується сигнал, що має майже монохроматичний спектр з придушеними гармонічними складовими сигналу ГКН 1 та має можливість перебудови частоти у широкій смузі міліметрового діапазону Ступень монохроматичності відповідає якості сигналу , що випромінюється Монохроматичність сигналу у свою чергу залежить від ступеню придушення неробочих гармонік сигналу ГКН та різницею частот між робочою гармоникою та гармониками з номерами N-1 та N+1, тобто значенням частоти ГКН Антена 4 дозволяє здійснювати направлене випромінювання сформованого сигнала для проведення лікувальної процедури Таким чином корисна модель має можливість генерувати та випромінювати будь яку частоту у широкій смузі частот міліметрового діапазону, який використовується для лікування за методиками мікрохвильової терапії Джерела інформації 1 Прибор для микроволновой резонансной терапии"Ария-М" Паспорт 1990г 2 Левин В А , Малиновский В Н , Романов С К Синтезаторі частот с системой импульсной фазовой автоподстройки Москва "Радио и связь" 1989г Вкщ ДП «Український інститут промислової власності» (Укрпатент) вул Сім'ї Хохлових, 15, м Київ, 04119, Україна (044) 456 - 20 - 90
