Спікальний візок агломераційної машини

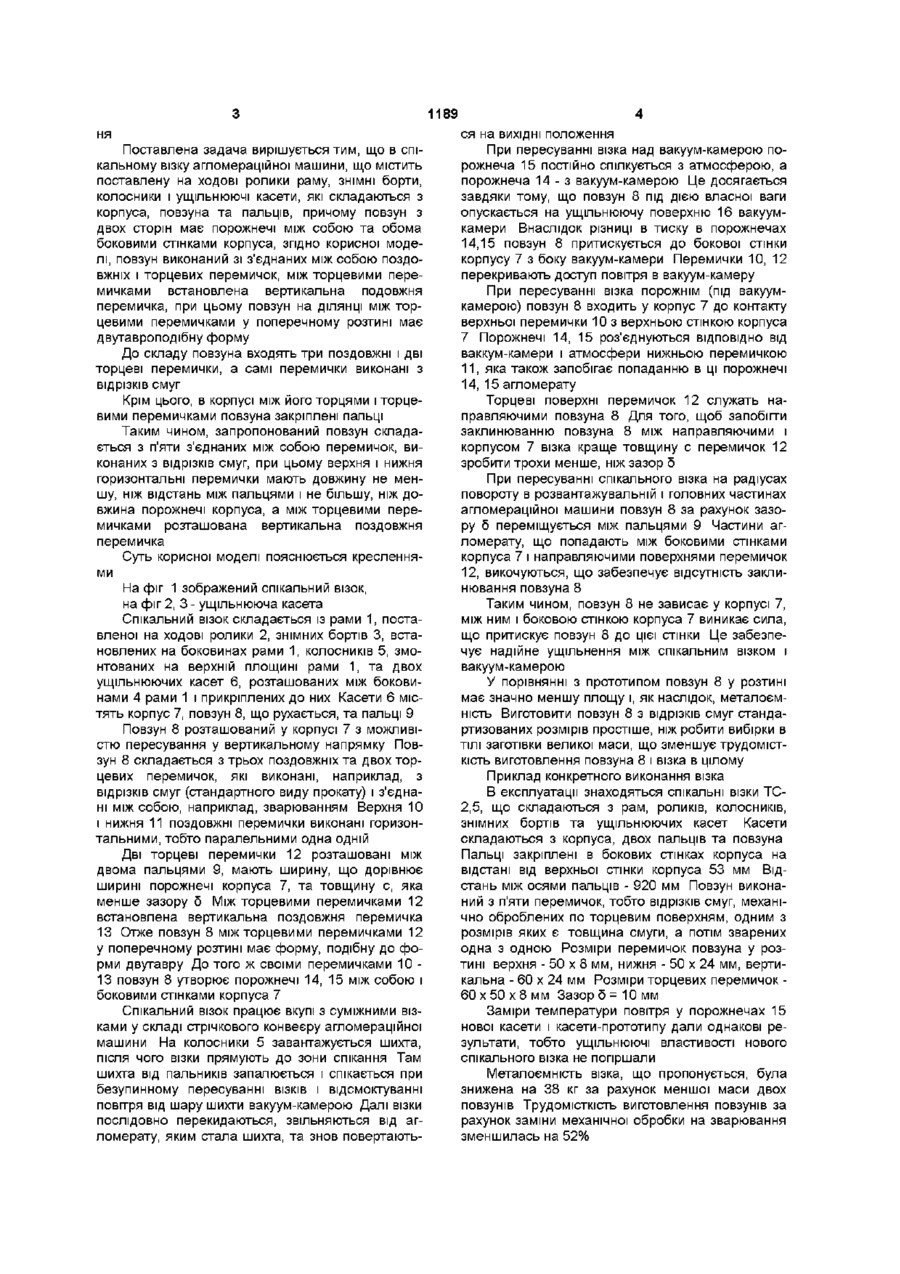

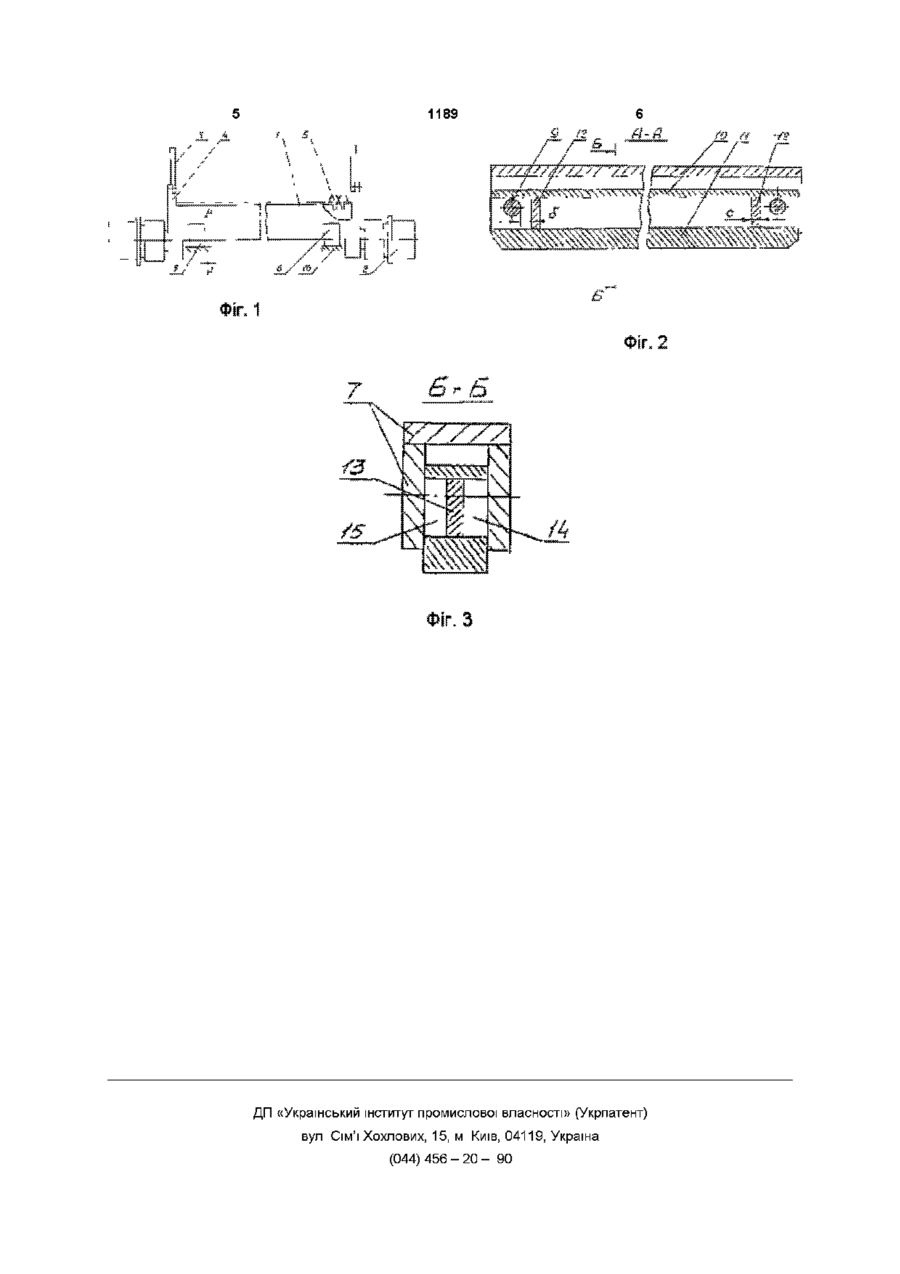

1 Спікальний візок агломераційної машини, що містить поставлену на ходові ролики раму, ЗНІМНІ борти, колосники і ущільнюючі касети, які складаються з корпуса, повзуна та пальців, при чому повзун з двох сторін має порожини між собою та обома боковими стінками корпуса, який відрізняється тим, що повзун виконаний із з'єднаних між собою поздовжніх і торцевих перемичок, між торцевими перемичками встановлена вертикальна поздовжня перемичка, при цьому повзун на ДІЛЯНЦІ між торцевими перемичками у поперечному розтині має двотавроподібну форму 2 Спікальний візок за п 1, який відрізняється тим, що до складу повзуна входять три поздовжні і дві торцеві перемички 3 Спікальний візок за пп 1або 2, який відрізняється тим, що перемички виконані з відрізків смуг 4 Спікальний візок за п 1, який відрізняється тим, що в корпусі між його торцями і торцевими перемичками повзуна закріплені пальці Корисна модель належить до металургії і може бути використана в агломераційних машинах збагачувальних фабрик ВІДОМІ спікальні візки агломераційних машин, що містять раму, встановлену на ходові ролики, ЗНІМНІ борти, колосники, розташовані на рамі, і ущільнюючі касети Для ущільнення вакуумкамери в процесі агломерації використовуються пружні елементи, магніти, велика КІЛЬКІСТЬ кульок та ш (А с СРСР № 1573323, МПК6 F27B21/06, опубл в БВ № 23, 1990, а с № 1423897, МПК6 F27B21/06, опубл в БВ № 34, 1988, а с № 1435313, МПК6 F27B21/06, опубл в БВ № 41, 1988) Але ці конструкції ущільнюючих приладів або не забезпечують якісного ущільнення, або швидко виходять з ладу внаслідок втрати потрібних фізико-механічних характеристик матеріалів приладів у процесі експлуатації візка За прототип корисної моделі прийнятий спікальний візок агломераційної машини, що містить поставлену на ходові ролики раму, ЗНІМНІ борти, колосники і ущільнюючі касети, які складаються з корпуса, повзуна та пальців, причому повзун з двох сторін має порожнечі між собою та обома боковими стінками корпуса (А с СРСР № 6 1370411, МПК F27B21/06, опубл в БВ №4, 1988) Недоліком зазначеного спікального візка є велика металоємність і трудомісткість виготовлення ущільнюючої касети, зокрема, и повзуна Порожнечі повзуна, призначені для періодичного спілкування з атмосферою і вакуум-камерою, являють собою виконані в ТІЛІ повзуна вибірки, утворення яких потребує суттєвих трудозатрат З урахуванням того, що повзун має значну масу та габарити, очевидно, що процес утворення таких порожнеч трудомісткий, ускладнений через необхідність застосування оброблювального обладнання і пов'язаний зі значними відходами металу В основу корисної моделі поставлена задача спрощення конструкції ущільнюючої касети апікального візка агломераційної машини шляхом удосконалення конструктивного виконання його повзуна, зокрема, придания йому в поперечному перерізі двутавроподібної форми, обумовленої поєднанням поздовжніх та торцевих перемичок, що забезпечує утворення порожнечі між повзуном та боковими стінками корпуса поздовжніми та торцевими перемичками, і тим самим зменшує масу повзуна та знижує трудомісткість його виготовлен 00 1189 ня Поставлена задача вирішується тим, що в спікальному візку агломераційної машини, що містить поставлену на ходові ролики раму, ЗНІМНІ борти, колосники і ущільнюючі касети, які складаються з корпуса, повзуна та пальців, причому повзун з двох сторін має порожнечі між собою та обома боковими стінками корпуса, згідно корисної моделі, повзун виконаний зі з'єднаних між собою поздовжніх і торцевих перемичок, між торцевими перемичками встановлена вертикальна подовжня перемичка, при цьому повзун на ДІЛЯНЦІ МІЖ торцевими перемичками у поперечному розтині має двутавроподібну форму До складу повзуна входять три поздовжні і дві торцеві перемички, а самі перемички виконані з відрізків смуг Крім цього, в корпусі між його торцями і торцевими перемичками повзуна закріплені пальці Таким чином, запропонований повзун складається з п'яти з'єднаних між собою перемичок, виконаних з відрізків смуг, при цьому верхня і нижня горизонтальні перемички мають довжину не меншу, ніж відстань між пальцями і не більшу, ніж довжина порожнечі корпуса, а між торцевими перемичками розташована вертикальна поздовжня перемичка Суть корисної моделі пояснюється кресленнями На фіг 1 зображений спікальний візок, на фіг 2, 3 - ущільнююча касета Спікальний візок складається із рами 1, поставленої на ходові ролики 2, знімних бортів 3, встановлених на боковинах рами 1, колосників 5, змонтованих на верхній площині рами 1, та двох ущільнюючих касет 6, розташованих між боковинами 4 рами 1 і прикріплених до них Касети 6 містять корпус 7, повзун 8, що рухається, та пальці 9 Повзун 8 розташований у корпусі 7 з можливістю пересування у вертикальному напрямку Повзун 8 складається з трьох поздовжніх та двох торцевих перемичок, які виконані, наприклад, з відрізків смуг (стандартного виду прокату) і з'єднані між собою, наприклад, зварюванням Верхня 10 і нижня 11 поздовжні перемички виконані горизонтальними, тобто паралельними одна одній Дві торцеві перемички 12 розташовані між двома пальцями 9, мають ширину, що дорівнює ширині порожнечі корпуса 7, та товщину с, яка менше зазору 5 Між торцевими перемичками 12 встановлена вертикальна поздовжня перемичка 13 Отже повзун 8 між торцевими перемичками 12 у поперечному розтині має форму, подібну до форми двутавру До того ж своїми перемичками 10 13 повзун 8 утворює порожнечі 14, 15 між собою і боковими стінками корпуса 7 Спікальний візок працює вкупі з суміжними візками у складі стрічкового конвеєру агломераційної машини На колосники 5 завантажується шихта, після чого візки прямують до зони спікання Там шихта від пальників запалюється і спікається при безупинному пересуванні ВІЗКІВ І відсмоктуванні повітря від шару шихти вакуум-камерою Далі візки послідовно перекидаються, звільняються від агломерату, яким стала шихта, та знов повертають ся на ВИХІДНІ положення При пересуванні візка над вакуум-камерою порожнеча 15 постійно спілкується з атмосферою, а порожнеча 1 4 - з вакуум-камерою Це досягається завдяки тому, що повзун 8 під дією власної ваги опускається на ущільнюючу поверхню 16 вакуумкамери Внаслідок різниці в тиску в порожнечах 14,15 повзун 8 притискується до бокової стінки корпусу 7 з боку вакуум-камери Перемички 10, 12 перекривають доступ повітря в вакуум-камеру При пересуванні візка порожнім (під вакуумкамерою) повзун 8 входить у корпус 7 до контакту верхньої перемички 10 з верхньою стінкою корпуса 7 Порожнечі 14, 15 роз'єднуються ВІДПОВІДНО ВІД ваккум-камери і атмосфери нижньою перемичкою 11, яка також запобігає попаданню в ці порожнечі 14, 15 агломерату Торцеві поверхні перемичок 12 служать направляючими повзуна 8 Для того, щоб запобігти заклинюванню повзуна 8 між направляючими і корпусом 7 візка краще товщину с перемичок 12 зробити трохи менше, ніж зазор 5 При пересуванні спікального візка на радіусах повороту в розвантажувальній і головних частинах агломераційної машини повзун 8 за рахунок зазору 5 переміщується між пальцями 9 Частини агломерату, що попадають між боковими стінками корпуса 7 і направляючими поверхнями перемичок 12, викочуються, що забезпечує відсутність заклинювання повзуна 8 Таким чином, повзун 8 не зависає у корпусі 7, між ним і боковою стінкою корпуса 7 виникає сила, що притискує повзун 8 до цієї стінки Це забезпечує надійне ущільнення між спікальним візком і вакуум-камерою У порівнянні з прототипом повзун 8 у розтині має значно меншу площу і, як наслідок, металоємність Виготовити повзун 8 з відрізків смуг стандартизованих розмірів простіше, ніж робити вибірки в ТІЛІ заготівки великої маси, що зменшує трудомісткість виготовлення повзуна 8 і візка в цілому Приклад конкретного виконання візка В експлуатації знаходяться спікальні візки ТС2,5, що складаються з рам, роликів, колосників, знімних бортів та ущільнюючих касет Касети складаються з корпуса, двох пальців та повзуна Пальці закріплені в бокових стінках корпуса на відстані від верхньої стінки корпуса 53 мм Відстань між осями пальців - 920 мм Повзун виконаний з п'яти перемичок, тобто відрізків смуг, механічно оброблених по торцевим поверхням, одним з розмірів яких є товщина смуги, а потім зварених одна з одною Розміри перемичок повзуна у розтині верхня - 50 х 8 мм, нижня - 50 х 24 мм, вертикальна - 60 х 24 мм Розміри торцевих перемичок 60 х 50 х 8 мм Зазор 5 = 10 мм Заміри температури повітря у порожнечах 15 нової касети і касети-прототипу дали однакові результати, тобто ущільнюючі властивості нового спікального візка не погіршали Металоємність візка, що пропонується, була знижена на 38 кг за рахунок меншої маси двох повзунів Трудомісткість виготовлення повзунів за рахунок заміни механічної обробки на зварювання зменшилась на 52% 1189 ДП «Український інститут промислової власності» (Укрпатент) вул Сім'ї Хохлових, 15, м Київ, 04119, Україна (044) 456 - 20 - 90
