Фільтруючий елемент протипилового респіратора
Номер патенту: 11916
Опубліковано: 16.01.2006
Автори: Друг Олександр Феліксович, Жук Лора Дмитрівна, Поляков Віталій Станіславович, Ємченко Ольга Миколаївна
Формула / Реферат
Фільтруючий елемент протипилового респіратора, що містить концентричні гофри з поліпропіленового електростатично зарядженого матеріалу з діаметром волокон 1...5 мкм, який відрізняється тим, що виконаний одношаровим, а матеріал має поверхневу щільність 35...44 г/м2 та співвідношення діаметрів волокон в шарі: 1...3 мкм - 90 % мас., 4...5 мкм -10 % мас.
Текст

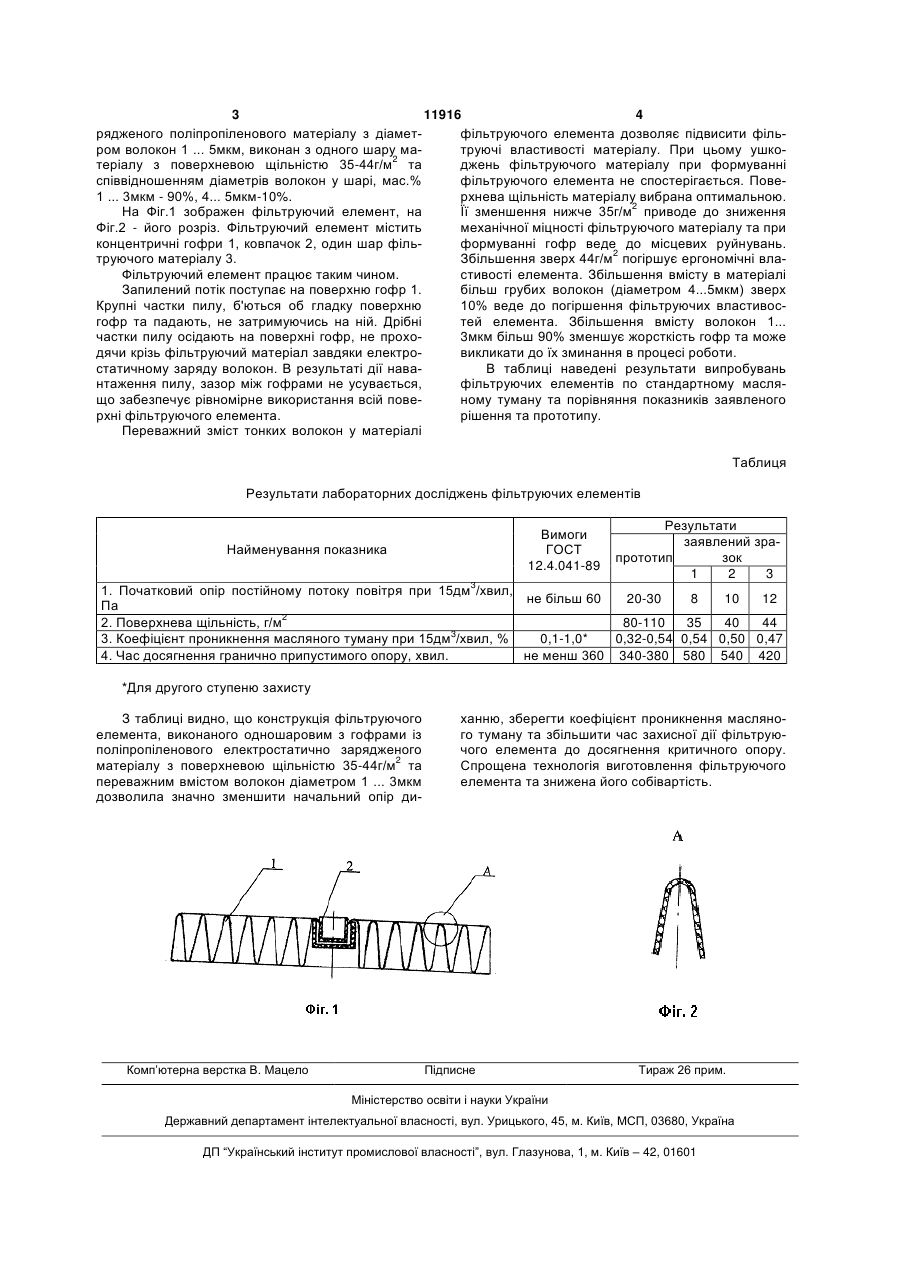

Фільтруючий елемент протипилового респіратора, що містить концентричні гофри з поліпропіленового електростатично зарядженого матеріалу з діаметром волокон 1...5 мкм, який відрізняється тим, що виконаний одношаровим, а матеріал має поверхневу щільність 35...44 г/м2 та співвідношення діаметрів волокон в шарі: 1...3 мкм - 90 % мас., 4...5 мкм -10 % мас. (19) (21) u200506704 (22) 08.07.2005 (24) 16.01.2006 (46) 16.01.2006, Бюл. № 1, 2006 р. (72) Ємченко Ольга Миколаївна, Поляков Віталій Станіславович, Друг Олександр Феліксович, Жук Лора Дмитрівна (73) ТОВАРИСТВО З ОБМЕЖЕНОЮ ВІДПОВІДАЛЬНІСТЮ "НАУКОВО-ВИРОБНИЧЕ ПІДПРИЄМСТВО "ФІЛЬТР" 3 11916 4 рядженого поліпропіленового матеріалу з діаметфільтруючого елемента дозволяє підвисити фільром волокон 1 ... 5мкм, виконан з одного шару матруючі властивості матеріалу. При цьому ушкотеріалу з поверхневою щільністю 35-44г/м2 та джень фільтруючого матеріалу при формуванні співвідношенням діаметрів волокон у шарі, мас.% фільтруючого елемента не спостерігається. Пове1 ... 3мкм - 90%, 4... 5мкм-10%. рхнева щільність матеріалу вибрана оптимальною. 2 На Фіг.1 зображен фільтруючий елемент, на Її зменшення нижче 35г/м приводе до зниження Фіг.2 - його розріз. Фільтруючий елемент містить механічної міцності фільтруючого матеріалу та при концентричні гофри 1, ковпачок 2, один шар фільформуванні гофр веде до місцевих руйнувань. труючого матеріалу 3. Збільшення зверх 44г/м2 погіршує ергономічні влаФільтруючий елемент працює таким чином. стивості елемента. Збільшення вмісту в матеріалі Запилений потік поступає на поверхню гофр 1. більш грубих волокон (діаметром 4...5мкм) зверх Крупні частки пилу, б'ються об гладку поверхню 10% веде до погіршення фільтруючих властивосгофр та падають, не затримуючись на ній. Дрібні тей елемента. Збільшення вмісту волокон 1... частки пилу осідають на поверхні гофр, не прохо3мкм більш 90% зменшує жорсткість гофр та може дячи крізь фільтруючий матеріал завдяки електровикликати до їх зминання в процесі роботи. статичному заряду волокон. В результаті дії наваВ таблиці наведені результати випробувань нтаження пилу, зазор між гофрами не усувається, фільтруючих елементів по стандартному маслящо забезпечує рівномірне використання всій повеному туману та порівняння показників заявленого рхні фільтруючого елемента. рішення та прототипу. Переважний зміст тонких волокон у матеріалі Таблиця Результати лабораторних досліджень фільтруючих елементів Вимоги ГОСТ 12.4.041-89 Найменування показника Результати заявлений зразок прототип 1 2 3 1. Початковий опір постійному потоку повітря при 15дм3/хвил, не більш 60 20-30 8 10 12 Па 2 2. Поверхнева щільність, г/м 80-110 35 40 44 3. Коефіцієнт проникнення масляного туману при 15дм3/хвил, % 0,1-1,0* 0,32-0,54 0,54 0,50 0,47 4. Час досягнення гранично припустимого опору, хвил. не менш 360 340-380 580 540 420 *Для другого ступеню захисту З таблиці видно, що конструкція фільтруючого елемента, виконаного одношаровим з гофрами із поліпропіленового електростатично зарядженого матеріалу з поверхневою щільністю 35-44г/м2 та переважним вмістом волокон діаметром 1 ... 3мкм дозволила значно зменшити начальний опір ди Комп’ютерна верстка В. Мацело ханню, зберегти коефіцієнт проникнення масляного туману та збільшити час захисної дії фільтруючого елемента до досягнення критичного опору. Спрощена технологія виготовлення фільтруючого елемента та знижена його собівартість. Підписне Тираж 26 прим. Міністерство освіти і науки України Державний департамент інтелектуальної власності, вул. Урицького, 45, м. Київ, МСП, 03680, Україна ДП “Український інститут промислової власності”, вул. Глазунова, 1, м. Київ – 42, 01601
ДивитисяДодаткова інформація
Назва патенту англійськоюFiltering element of antidust respirator
Автори англійськоюYemchenko Olha Mykolaivna, Poliakov Vitalii Stanislavovych, Druh Oleksandr Felixovych, Zhuk Lora Dmytrivna
Назва патенту російськоюФильтрующий элемент противопылевого респиратора
Автори російськоюЕмченко Ольга Николаевна, Поляков Виталий Станиславович, Друг Александр Феликсович, Жук Лора Дмитриевна
МПК / Мітки
МПК: A62B 23/00
Мітки: фільтруючий, протипилового, респіратора, елемент
