Фільтруючий елемент протипилового респіратора

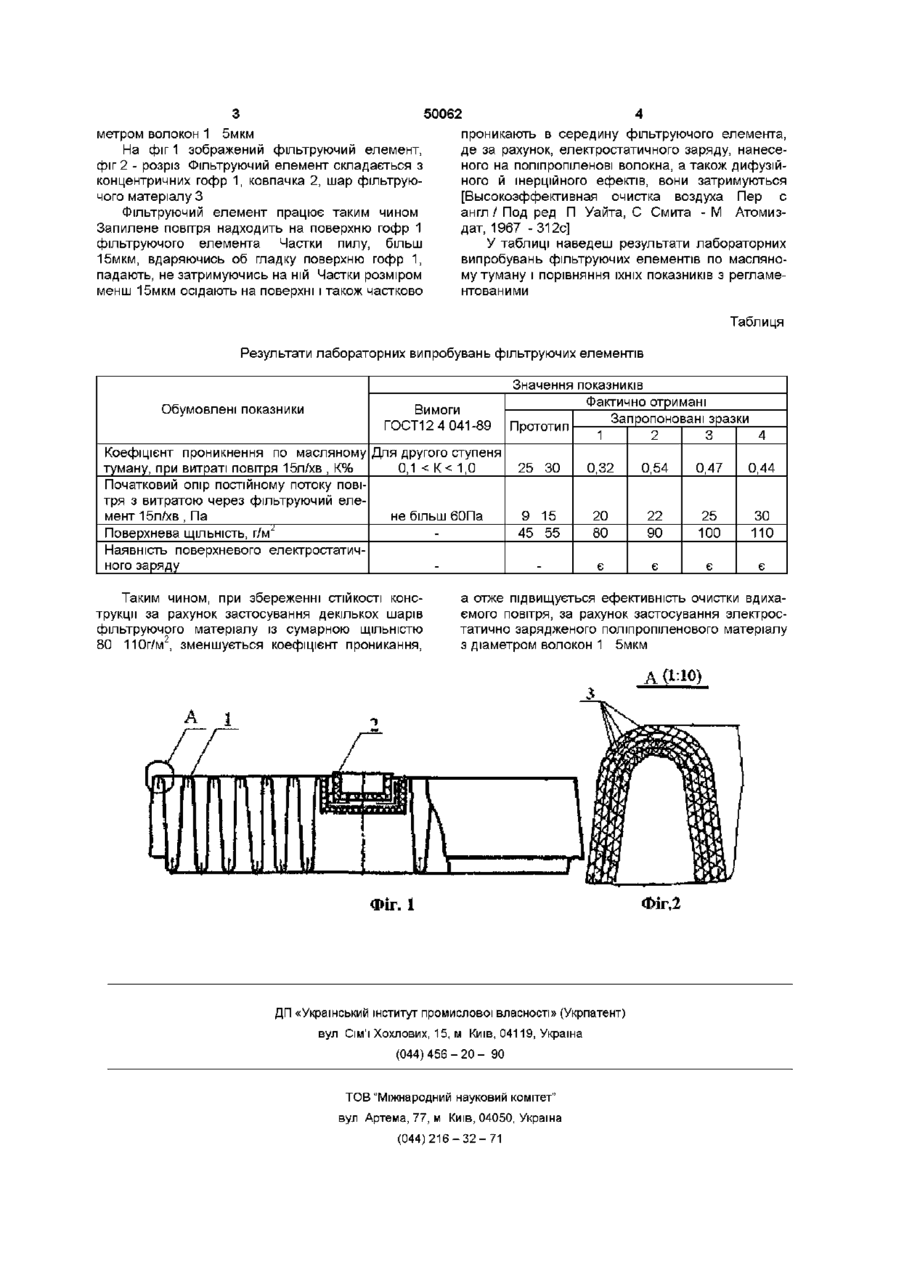

Фільтруючий елемент протипилового респіратора, що має концентричні гофр, виготовлені з поліпропіленового фільтруючого матеріалу, який відрізняється тим, що гофри виконано з декількох шарів електростатично зарядженого матеріалу з діаметром волокон 1 5мкм і сумарною поверхневою ЩІЛЬНІСТЮ шарів 80 110г/м2 1 5мкм - 80 85%, волокна діаметром 6 7мкм 15 20% [патент України 22314, БИ№3, 1998] Недоліком такого фільтруючого елемента є високий коефіцієнт проникнення стандартного аерозолю масляного тумана (Кмт) з діаметром часток 0,28 0,34мкм, що характеризує захисну ефективність фільтра Згідно З ГОСТ 12 4 041-89 ССБТ «Средства индивидуальной защиты органов дыхания Общие технические требования» коефіцієнт проникнення аерозолю масляного тумана повинен бути для фільтрів першого ступеня захисту до 0,1%, для фільтрів другого ступеня захисту від 0,1% до 1,0%, для фільтрів третього ступеня захисту більше 1,0% В основу винаходу поставлена задача удосконалення фільтруючого елемента, шляхом виконання гофр фільтруючого елемента з декількох шарів електростатична зарядженого поліпропіленового матеріалу, з більш дрібним діаметром волокон, що приводить до зменшення коефіцієнта проникності фільтруючого елемента, через уловлювання дрібної фракції пилу за рахунок електростатичного заряду Крім того, СТІЙКІСТЬ конструкції фільтруючого елемента залишається такою же, за рахунок збільшення сумарної поверхневої ЩІЛЬНОСТІ фільтрматеріала до 80 110г/м Поставлена задача вирішується, тим що у відомому фільтруючому елементі концентричні гофри якого виконанні з поліпропіленового фільтруючого матеріалу, ВІДПОВІДНО ДО винаходу гофри виконані з декількох шарів електростатичну зарядженого фільтруючого матеріалу із сумарною поверхневою ЩІЛЬНІСТЮ всіх шарів 80 110г/м2 і діа (О о о ю 50062 метром волокон 1 5мкм На фіг 1 зображений фільтруючий елемент, фіг 2 - розріз Фільтруючий елемент складається з концентричних гофр 1, ковпачка 2, шар фільтруючого матеріалу З Фільтруючий елемент працює таким чином Запилене повітря надходить на поверхню гофр 1 фільтруючого елемента Частки пилу, більш 15мкм, вдаряючись об гладку поверхню гофр 1, падають, не затримуючись на ній Частки розміром менш 15мкм осідають на поверхні і також частково проникають в середину фільтруючого елемента, де за рахунок, електростатичного заряду, нанесеного на поліпропіленові волокна, а також дифузійного й інерційного ефектів, вони затримуються [Высокоэффективная очистка воздуха Пер с англ / Под ред П Уайта, С Смита - М Атомиздат, 1967 -312с] У таблиці наведеш результати лабораторних випробувань фільтруючих елементів по масляному туману і порівняння їхніх показників з регламентованими Таблиця Результати лабораторних випробувань фільтруючих елементів Обумовлені показники Вимоги ГОСТ12 4 041-89 Значення показників Фактично отримані Запропоновані зразки Прототип Поверхнева ЩІЛЬНІСТЬ, г/м^ 1 2 3 4 25 ЗО 0,32 0,54 0,47 0,44 9 15 45 55 20 80 22 90 25 100 ЗО 110 є Коефіцієнт проникнення по масляному Для другого ступеня туману, при витраті повітря 15л/хв , К% 0,1 < К< 1,0 Початковий опір постійному потоку повітря з витратою через фільтруючий елемент 15л/хв , Па не більш бОПа є є є Наявність поверхневого електростатичного заряду Таким чином, при збереженні СТІЙКОСТІ конструкції за рахунок застосування декількох шарів фільтруючого матеріалу із сумарною ЩІЛЬНІСТЮ 80 110г/м2, зменшується коефіцієнт проникання, а отже підвищується ефективність очистки вдихаємого повітря, за рахунок застосування электростатично зарядженого поліпропіленового матеріалу з діаметром волокон 1 5мкм А (1:Ю) Фіг. 1 ДП «Український інститут промислової власності» (Укрпатент) вул Сім'ї Хохлових, 15, м Київ, 04119, Україна ( 0 4 4 ) 4 5 6 - 2 0 - 90 ТОВ "Міжнародний науковий комітет" вул Артема, 77, м Київ, 04050, Україна (044)216-32-71 Фіг,2
