Пристрій для очищення шахтного колодязя
Формула / Реферат

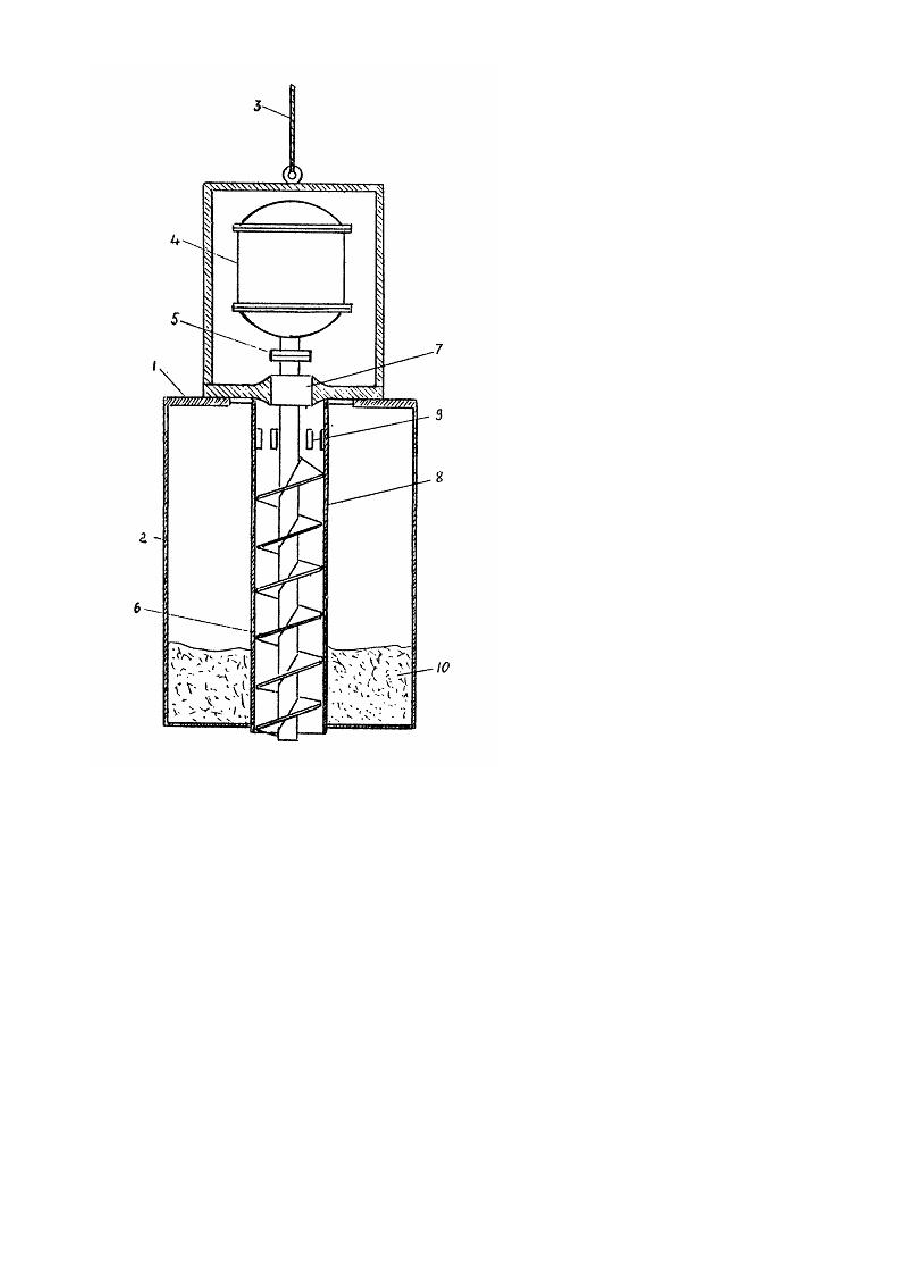

Устройство для очистки шахтного колодца, содержащее электродвигатель и корпус с заборным элементом, отличающееся тем, что в корпусе установлен цилиндрический кожухе окнами на боковой поверхности в верхней части, а заборный элемент выполнен в виде размещенного в цилиндрическом кожухе шнека, верхний конец которого соединен с электродвигателем, а нижний выведен из корпуса, при этом стенки корпуса выполнены из фильтрующего материала.
Текст
Изобретение относится к области водоснабжения из подземных источников, а именно для очистки шахтных колодцев. Известно устройство для удаления донных наносов из шахтного колодца [1], содержащее открытую снизу емкость с режущими ножами и расположенными в её полости поворотными створками, вибратор и привод, причем в боковые стенки емкости встроены фиксаторы положения створок, выполненные со стопорными собачками и крестообразными вертушками. Недостатком известного устройства является низкое качество очистки, так как при его работе происходит сильное взмучивание воды в колодце, при этом вода к употреблению для питья или приготовления пищи длительное время непригодна. В основу изобретения поставлена задача усовершенствования устройства для очистки шахтного колодца путем уменьшения взмучивания воды при извлечении из шахтного колодца ила и других включений, за счет чего повышается качество очистки воды. Поставленная задача решается тем, что устройство снабжено погружным электродвигателем и винтовым насосом, захватывающая часть которого выступает из кожуха насоса, причем стенки корпуса устройства выполнены из фильтрирующего материала, а выходная часть рабочего органа выполнена в виде окон в сторону фильтрирующей камеры. На чертеже показано устройство - общий вид в разрезе. Устройство для очистки шахтного колодца содержит: корпус 1 с фильтрирующими стенками 2, подвешенный на тросе 3. Электродвигатель 4 муфтой 5 соединен с шнеком 6 на сдвоенном подшипнике 7 в кожухе 8 насоса. Кожух 8 насоса имеет окна 9 для выхода пульпы. Захватывающая часть шнека 6 выступает из кожуха 8 насоса. Ил 10 оседает в нижней части корпуса 1. Устройство работает следующим образом: на тросе 3 устройство опускают на дно колодца и погружают в илистый осадок. Включают электродвигатель 4, при этом выступающие лопасти шнека 6, вращаясь, взмучивают ил. и пульпа поступает через окна 9 в корпус 1. где взве шенные частицы задерживаются фильтром 2 и оседают в нижней части корпуса 1, а вода выходит через фильтрующий материал. При заполнении корпуса 1 осадком устройство извлекают из колодца и очищают.
ДивитисяДодаткова інформація
Назва патенту англійськоюDevice for cleaning shaft wells
Автори англійськоюChebotariov Hryhorii Avramovych
Назва патенту російськоюУстройство для очистки шахтного колодца
Автори російськоюЧеботарев Григорий Аврамович
МПК / Мітки
МПК: E03B 3/00
Мітки: шахтного, очищення, пристрій, колодязя
