Кришка нагрівального колодязя

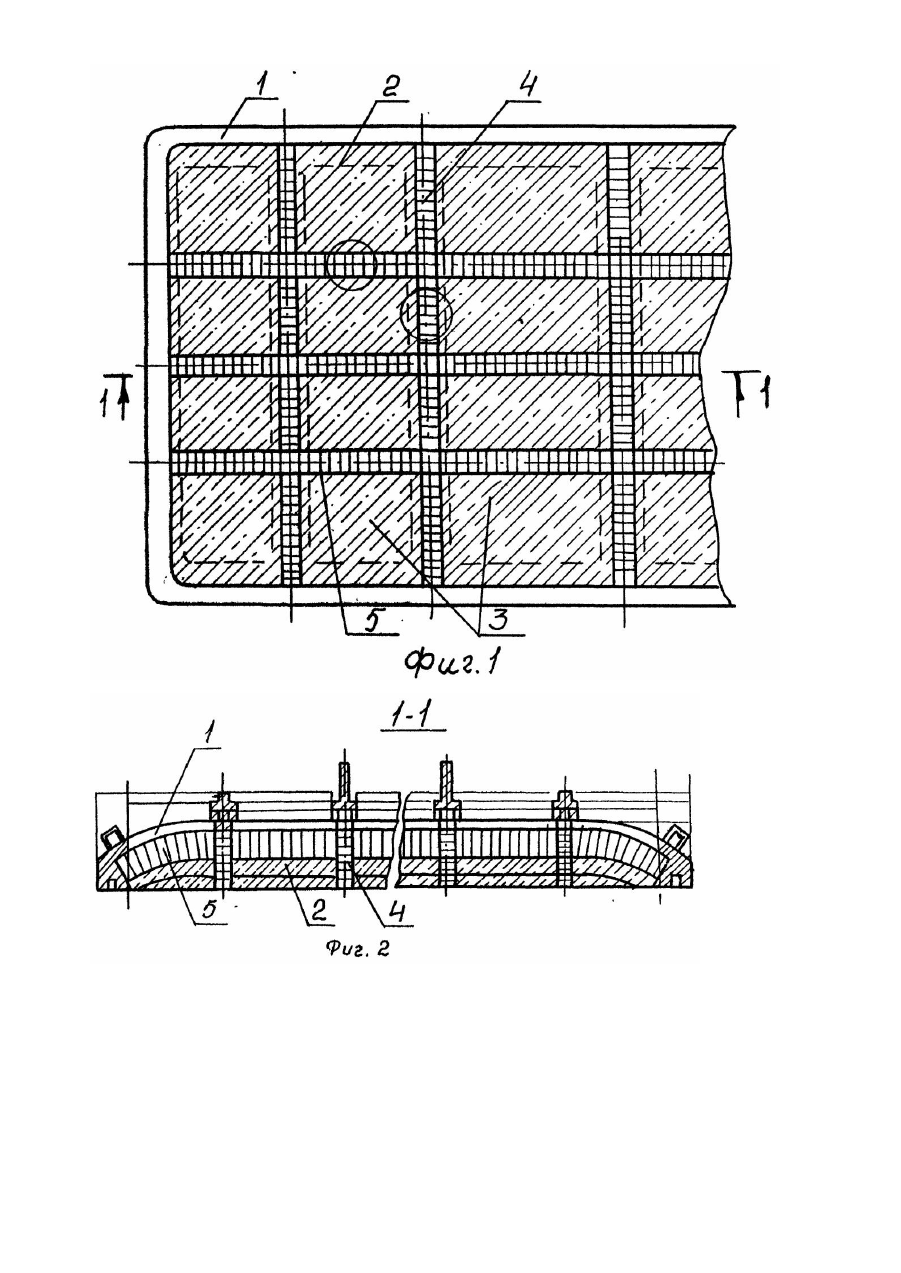

Изобретение относится к черной металлургии и предназначено для использования при изготовлении крышек регенеративных нагревательных колодцев. Известны крышки арочного типа к нагревательным колодцам, содержащие литую раму и футеровку [1]. Недостаток таких крышек заключается в неоднородном воздействии на поверхность футеровки печных газов и, соответственно, неравномерном износе рабочего слоя футеровки, обращенного внутрь колодца. Сильнее изнашиваются центральные участки футеровки, подверженные максимальному воздействию газов. Наиболее близкой по технической сущности является крышка рекуперативного нагревательного колодца, содержащая бортовые элементы, балки и съемный элемент, снабженная взаимопересекающимися железобетонными балками, образующими выпуклую кверху конструкцию [2]. Недостатком известной крышки является недостаточная стойкость рабочей поверхности, вследствие отсутствия плотности стыковки деталей. Кроме того, требуются дополнительные трудозатраты на установку деталей, их соединение, что усложняет процесс подготовки крышки к эксплуатации. Задачей изобретения является усовершенствование крышки нагревательного колодца таким образом, чтобы путем улучшения уплотнения стыковки деталей повысить, стойкость рабочей поверхности крышки. Поставленная задача решается тем, что в крышке нагревательного колодца, содержащей бортовые элементы и секции, заполненный огнеупорным материалом, согласно изобретению секции образованы поперечными арками из огнеупорного кирпича и размещенными между арками распорными огнеупорными перемычками, причем огнеупорные кирпичи нижней части арок и распорных перемычек смещены друг относительно друга с образованием выступов, а пространство между арками и перемычками заполнено жароупорным бетоном. На фиг. 1 изображена описываемая крышка, вид сверху; на фиг. 2 - то же, продольный разрез; на фиг. 3 смещение кирпича. Крышка содержит бортовые элементы 1 с футерованной рабочей поверхностью 2, разделенной на секции 3 поперечными арками 4 из огнеупорного кирпича, в каждом из которых размещены огнеупорные перемычки 5, упирающиеся в арки. Огнеупорные кирпичи нижней части арок 4 и перемычек 5 смещены относительно друг друга на 5-10°, образуя выступы 6. Пространство между арками 4 и перемычками 5 заполнено жароупорным бетоном. Выступы 6 укрепляют сцепление жароупорного бетона с арками 4 и перемычками 5 и предотвращают его разрушение при термических воздействиях и перемещениях крышки. При рабочем положении крышки, когда ячейка колодца закрыта, ее футеровка подвергается воздействию печных газов. Выступы 6 входят в жароупорный бетон, прочно удерживая его в пространстве между арками 4 и перемычками 5. Такое выполнение рабочей поверхности крышки повышает стойкость крышки в 1,5-2 раза, снижает трудозатраты на изготовление рабочей поверхности на 35-40% за счет упрощения ее изготовления.
