Фотоприймальний пристрій

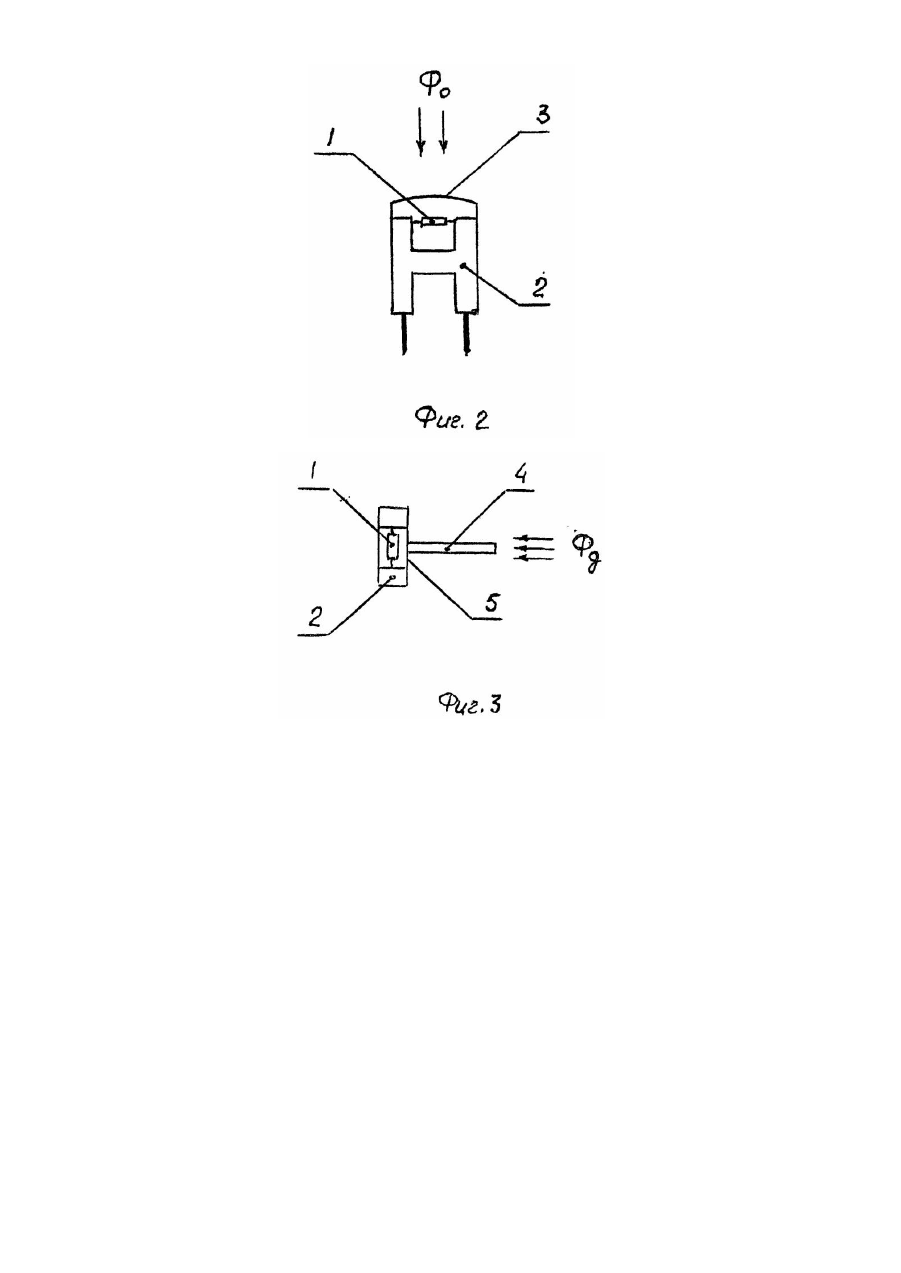

Изобретение относится к фотометрической технике, в частности, к оптическим приемникам, и может быть использовано для преобразования в электрический сигнал чередующихся во времени световых потоков, приходящих с различных угловы х направлений. Известно фотоприемное устройство, содержащее фотоэлемент, размещенный в прозрачном пластмассовом корпусе, и имеющее в качестве входа световод [1]. Недостатком этого устройства является то, что он может принимать оптический сигнал лишь с одного направления - с того, куда обращен световод. Наиболее близким по своему назначению и достигаемому результату является фотометрическое устройство, содержащее фотоприемник, обращенный своим приемным окном в сторону источника измеряемого светового потока, и световод дополнительного светового потока, при этом выходной торец указанного световода подведен к отмеченному приемному окну фотоприемника, и дополнительный световой поток поступает на фотоэлемент фотоприемника через это же оптическое окно [2]. Недостатком этого устройства является то, что из-за введения дополнительного светового потока через рабочую апертуру (световое окно) фотоприемника, последний оказывается отодвинутым от источника измеряемого, основного светового потока, что приводит к снижению чувствительности устройства по отношению к измеряемому потоку. В основу изобретения положена задача создать фотоприемное устройство, в котором путем изменения конструкции его корпуса обеспечивается развязка основного и дополнительного световых потоков, что повышает чувствительность устройства. Поставленная задача решается тем, что в фотоприемном устройстве, содержащем фотоэлемент, заключенный в корпус, фронтальная часть которого выполнена прозрачной, и световод, выходной торец которого оптически связан с фотоэлементом, согласно изобретению боковая поверхность корпуса выполнена прозрачной, а выходной торец световода оптически связан с фотоэлементом через нее. Изобретение иллюстрируется чертежами, на которых приведены соответственно: Фиг. 1 - фотоприемное устройство, вид сбоку; Фиг. 2 - то же, вид спереди; Фиг. 3 - то же, вид сверху. Устройство содержит фотоэлемент 1, заключенный в корпус 2 с прозрачной фронтальной частью 3, а также световод 4. Корпус 2 имеет прозрачную боковую поверхность 5, к которой подведен выходной торец световода 4 и через которую обеспечивается оптическая связь световода 4 с фотоэлементом 1. Устройство работает следующим образом. Основной, измеряемый световой поток Фо поступает на фотоэлемент 1, помещенный в корпус 2, через его прозрачную фронтальную часть 3. При этом корпус 2 устройства может быть приближен вплотную к исследуемому объекту - источнику излучения. Световой поток Фо в таком случае будет максимальным и, следовательно, максимально возможной будет также по отношению к этому световому потоку и чувствительность устройства. Другой, более мощный световой поток Фд подают на фотоэлемент 1 по дополнительному оптическому входу через световод 4. Пройдя по световоду 4, дополнительный световой поток далее проникает в корпус 2 через его прозрачную боковую стенку 5. Вследствие прямого, рассеянного освещения и переотражения от внутренних стенок корпуса 2, часть светового потока Фд попадает на фотоэлемент 1, вызывая тем самым преобразование светового сигнала в электрический. При достаточно большой интенсивности светового потока Фд, поступающего на устройство по дополнительному входу, потеря чувстви тельности фотоприемного устройства по данному входу может быть допустимой. Снижение уровня электрического сигнала здесь может быть скомпенсировано повышением интенсивности светового потока Фд. В более общем случае световод 4 может иметь несколько мононитей с различным ориентированием из входных торцов.
