Локатор для виявлення порушень суцільності бурильних труб

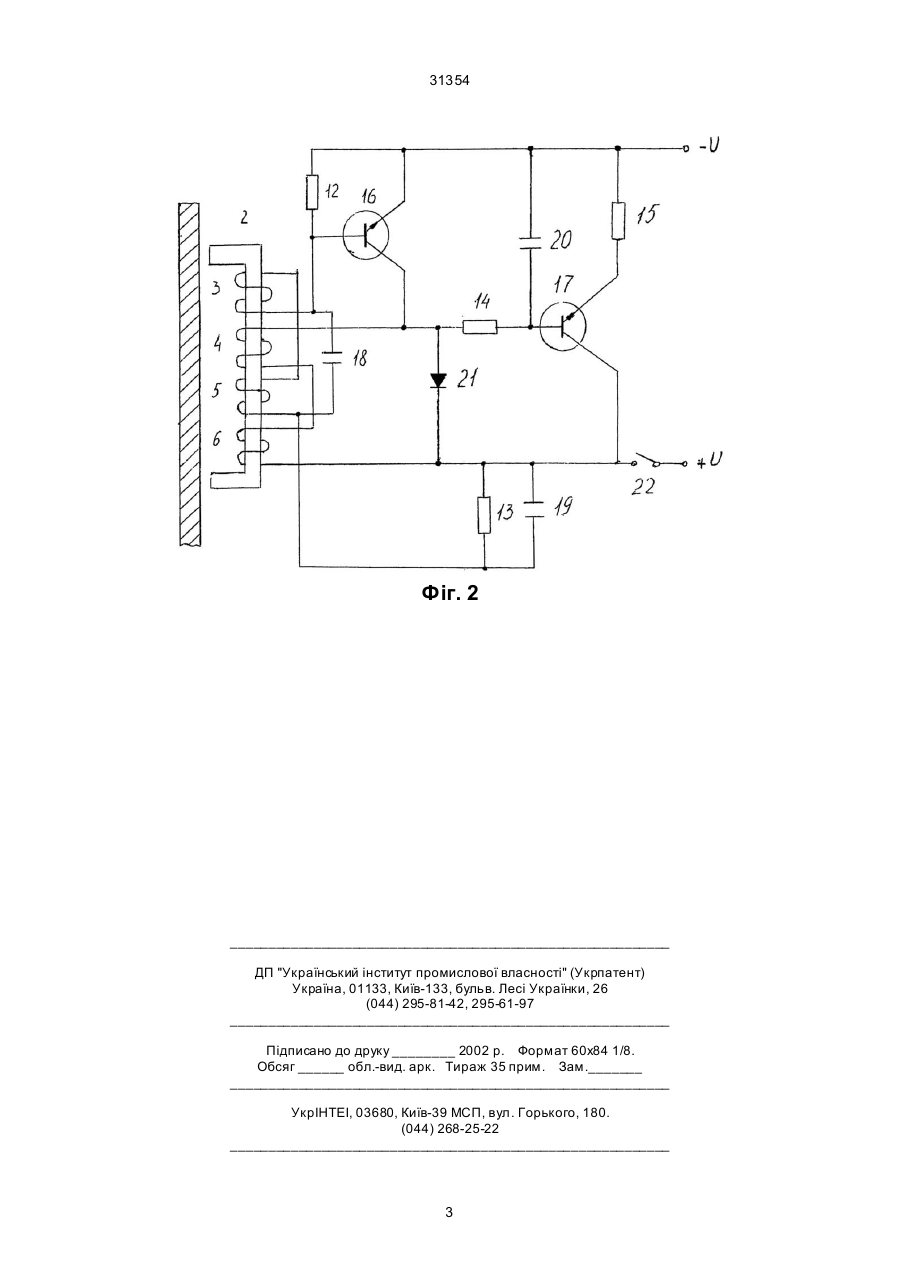

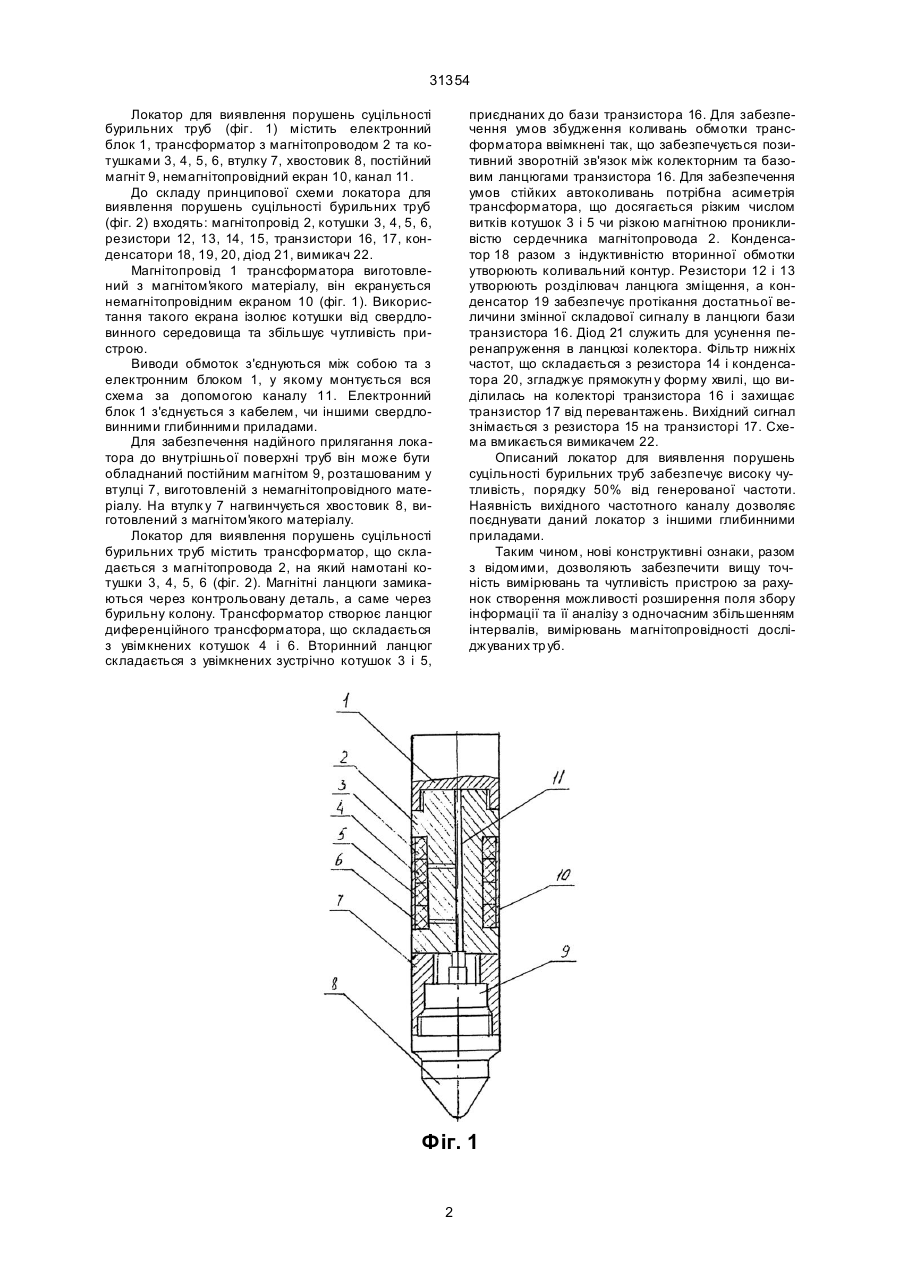

Локатор для виявлення порушень суцільності бурильних труб, який містить трансформатор з ма 31354 Локатор для виявлення порушень суцільності бурильних труб (фіг. 1) містить електронний блок 1, трансформатор з магнітопроводом 2 та котушками 3, 4, 5, 6, втулку 7, хвостовик 8, постійний магніт 9, немагнітопровідний екран 10, канал 11. До складу принципової схеми локатора для виявлення порушень суцільності бурильних труб (фіг. 2) входять: магнітопровід 2, котушки 3, 4, 5, 6, резистори 12, 13, 14, 15, транзистори 16, 17, конденсатори 18, 19, 20, діод 21, вимикач 22. Магнітопровід 1 трансформатора виготовлений з магнітом'якого матеріалу, він екранується немагнітопровідним екраном 10 (фіг. 1). Використання такого екрана ізолює котушки від свердловинного середовища та збільшує чутливість пристрою. Виводи обмоток з'єднуються між собою та з електронним блоком 1, у якому монтується вся схема за допомогою каналу 11. Електронний блок 1 з'єднується з кабелем, чи іншими свердловинними глибинними приладами. Для забезпечення надійного прилягання локатора до внутрішньої поверхні труб він може бути обладнаний постійним магнітом 9, розташованим у втулці 7, виготовленій з немагнітопровідного матеріалу. На втулк у 7 нагвинчується хвостовик 8, виготовлений з магнітом'якого матеріалу. Локатор для виявлення порушень суцільності бурильних труб містить трансформатор, що складається з магнітопровода 2, на який намотані котушки 3, 4, 5, 6 (фіг. 2). Магнітні ланцюги замикаються через контрольовану деталь, а саме через бурильну колону. Трансформатор створює ланцюг диференційного трансформатора, що складається з увімкнених котушок 4 і 6. Вторинний ланцюг складається з увімкнених зустрічно котушок 3 і 5, приєднаних до бази транзистора 16. Для забезпечення умов збудження коливань обмотки трансформатора ввімкнені так, що забезпечується позитивний зворотній зв'язок між колекторним та базовим ланцюгами транзистора 16. Для забезпечення умов стійких автоколивань потрібна асиметрія трансформатора, що досягається різким числом витків котушок 3 і 5 чи різкою магнітною проникливістю сердечника магнітопровода 2. Конденсатор 18 разом з індуктивністю вторинної обмотки утворюють коливальний контур. Резистори 12 і 13 утворюють розділювач ланцюга зміщення, а конденсатор 19 забезпечує протікання достатньої величини змінної складової сигналу в ланцюги бази транзистора 16. Діод 21 служить для усунення перенапруження в ланцюзі колектора. Фільтр нижніх частот, що складається з резистора 14 і конденсатора 20, згладжує прямокутн у форму хвилі, що виділилась на колекторі транзистора 16 і захищає транзистор 17 від перевантажень. Вихідний сигнал знімається з резистора 15 на транзисторі 17. Схема вмикається вимикачем 22. Описаний локатор для виявлення порушень суцільності бурильних труб забезпечує високу чутливість, порядку 50% від генерованої частоти. Наявність вихідного частотного каналу дозволяє поєднувати даний локатор з іншими глибинними приладами. Таким чином, нові конструктивні ознаки, разом з відомими, дозволяють забезпечити вищу точність вимірювань та чутливість пристрою за рахунок створення можливості розширення поля збору інформації та її аналізу з одночасним збільшенням інтервалів, вимірювань магнітопровідності досліджуваних тр уб. Фіг. 1 2 31354 Фіг. 2 __________________________________________________________ ДП "Український інститут промислової власності" (Укрпатент) Україна, 01133, Київ-133, бульв. Лесі Українки, 26 (044) 295-81-42, 295-61-97 __________________________________________________________ Підписано до друку ________ 2002 р. Формат 60х84 1/8. Обсяг ______ обл.-вид. арк. Тираж 35 прим. Зам._______ __________________________________________________________ УкрІНТЕІ, 03680, Київ-39 МСП, вул. Горького, 180. (044) 268-25-22 __________________________________________________________ 3
