Спосіб ліквідації прихватів бурильних труб в свердловині

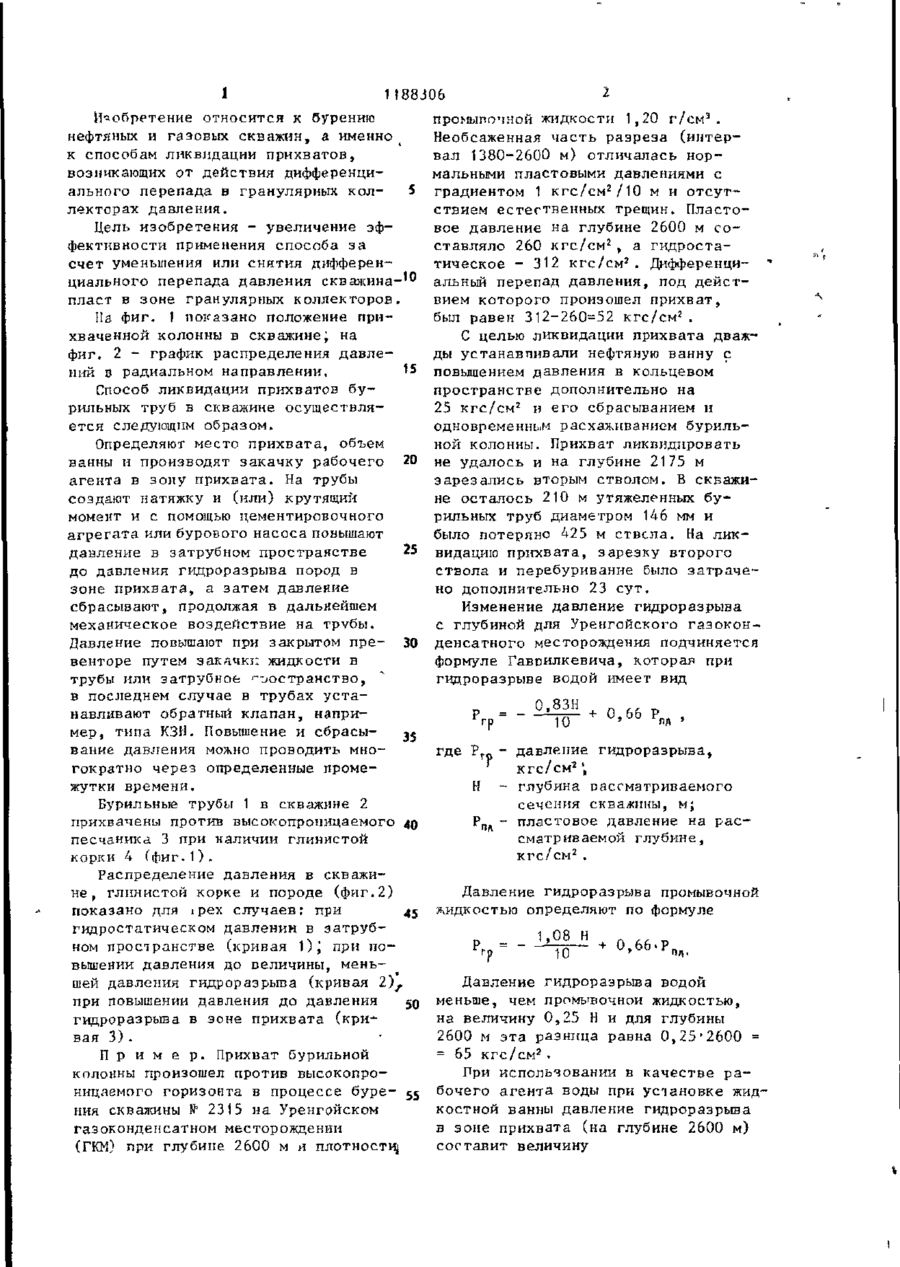

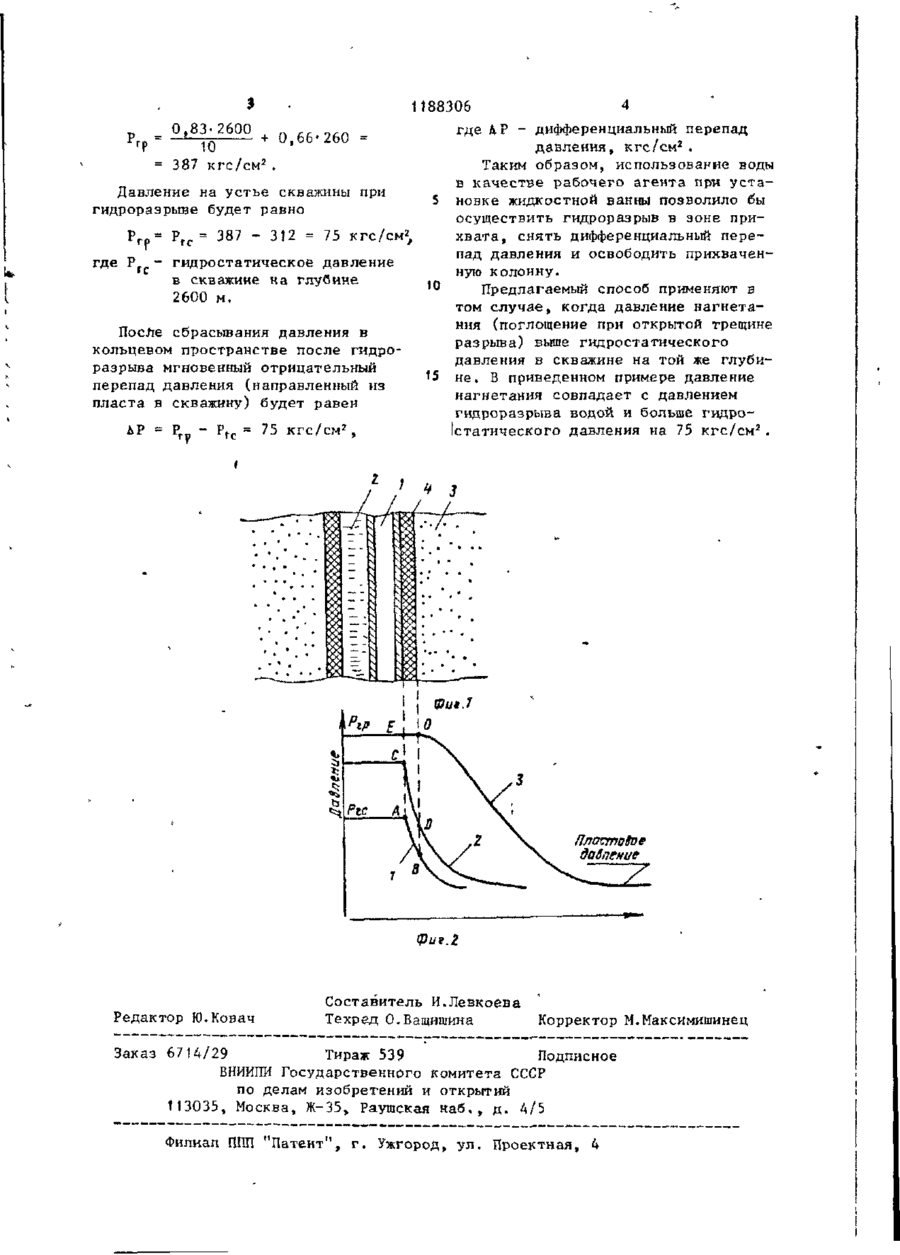

1. СПОСОБ ЛИКВИДАЦИИ ПРИХВАТОВ БУРИЛЬНЫХ ТРУБ В СКВАЖИНЕ по авт . с в . №901466, о т л и ч а ю щ и й с я тем, что, с целью увеличения эффективности применения способа за счет уменьшения или снятия дифференциального перепада давления скважинапласт в зоне гранулярных коллекторов, давление в затрубном пространстве повышают до давления гидроразрыва пласта в зоне прихвата. 2. Способ п о п . 1 , о т л и ч а ю щ и й с я тем, что при установке жидкостной ванны используют рабочий агент, давление гидрораэрыва пласта которым ниже, чем промывочной жидкостью. с J- и і 1188306 Изобретение относится к бурению нефтяных и газовых скважин, а именно к способам ликвидации прихватов, возникающих от действия дифференциального перепада в гранулярных коллекторах давления. Цель изобретения - увеличение эффективности применения способа за счет уменьшения или снятия дифференциального перепада давления скважина -W пласт в зоне гранулярных коллекторов Па фиг. 1 показано положение прихваченной колонны в скважине', на фиг, 2 - график распределения давле15 ний в радиальном направлении. Способ ликвидации прихватов бурильных труб в скважине осуществляется следующим образом. Определяют место прихвата, объем ванны и производят закачку рабочего 20 агента в зону прихвата. На трубы создают натяжку и (или) крутящий момент и с помощью цементировочного агрегата или бурового насоса повышают давление в затрубном пространстве 25 до давления гидроразрыва пород в зоне прихвата, а затем давление сбрасывают, продолжая в дальнейшем механическое воздействие на трубы. Давление повышают при закрытом пре- 30 венторе путем закачки жидкости в трубы или затрубное '"^остранство, в последнем случае в трубах устанавливают обратный клапан, например, типа КЗН, Повышение и сбрасы35 вание давления можно проводить многократно через определенные промежутки времени. Бурильные трубы 1 в сквалейне 2 прихвачены против высокопропицаемого песчаника 3 при наличии глинистой корки 4 (фиг.1). Распределение давления в скважине, глинистой корке и породе (фиг.2) показано для дрех случаев: при 45 гидростатическом давлении в эатрубном пространстве (кривая 1)J при повышении давления до величины, меньшей давления гидроразрыва (кривая 2)f при повышении давления до давления гидроразрыва в зоне прихвата (кривая 3) . I р и м е р. Прихват бурильной I колонны произошел против высокопроницаемого горизонта в процессе буре- 55 ния скважины № 2315 на Уренгойском газоконденсатном месторождении (ГКМ) при глубине 2600 м и плотности^ промывочной жидкости 1,20 г/см3. Необсаженная часть разреза (интервал 1380-2600 м) отличалась нормальными пластовыми давлениями с градиентом 1 кгс/см 2 /10 м и отсутствием естественных трещин. Пластовое давление на глубине 2600 м составляло 260 кгс/см 2 , а гидростатическое - 312 кгс/см г . Дифференциальный перепад давления, под действием которого произошел прихват, был равен 312-260=52 кгс/см 2 . С целью ликвидации прихвата дважды устанавпивали нефтяную ванну с повышением давления в кольцевом пространстве дополнительно на 25 кгс/см2 и его сбрасыванием и одновременным расхаживанием бурильной колонны. Прихват ликвидировать не удалось и на глубине 2175 м зарезались вторым стволом. В скважине осталось 210 м утяжеленных бурильных труб диаметром 146 мм и было потеряно 425 м ствола. На ликвидацию прихвата, зарезку второго ствола и перебуривание было затрачено дополнительно 23 сут. Изменение давление гидроразрыва с глубиной для Уренгойского газоконденсатного месторождения подчиняется формуле Гаврилкевича, которая при гидроразрыве водой имеет вид 0,83Н + 0,66 Рг 10 где Р И давление гидроразрыва, кгс/см 2 \ - глубина рассматриваемого сечения скважины, м; пластовое давление на рассматриваемой глубине, кгс/см 2 . Давление гидроразрыва промывочной жидкостью определяют по формуле 1,08 Н 10 0,66.Р. Давление гидроразрьюа водой меньше, чем промывочной жидкостью, на величину 0,25 Н и для глубины 2600 м эта разница равна 0,25*2600 = = 65 кгс/см 3 . При использовании в качестве рабочего агента воды при установке жидкостной ванны давление гидроразрыва в зоне прихвата (на глубине 2600 м) составит величину 1188306 где ЛР - дифференциальный перепад = 0*83-2600 Г давления, кгс/см2 . Р 10 » 2 Таким образом, использование воды = 387 к г с / с м . в качестве рабочего агента при устаДавление на устье скважины при новке жидкостной ванны позволило бы гидрораэрьюе будет равно осуществить гидроразрыв в зоне прихвата, снять дифференциальный переР = Р г с = 387 - 312 = 75 кгс/см 2 , пад давления и освободить прихваченгде Р - гидростатическое давление ную колонну. в скважине на глубине 10 Предлагаемый способ применяют в 2600 м. том случае, когда давление нагнетания (поглощение при открытой трещине После сбрасывания давления в разрыва) выше гидростатического кольцевом пространстве после гидродавления в скважине на той же глубиразрыва мгновенный отрицательный не. В приведенном примере давление перепад давления (направленный из нагнетания совпадает с давлением пласта в скважину) будет равен гидроразрыва водой и больше гидроІстатического давления на 75 кгс/см 2 . ЬР = Р = 75 кгс/см г , гр Фиг.2 Редактор Ю.Ковач Составитель И.Левкоєва Техред О.Ващишина Корректор М.Максимишинец Заказ 6714/29 Тираж 539 Подписное ВНИИПИ Государственного комитета СССР по делам изобретений и открытий 113035, Москва, Ж-35, Раушская н а б . э д . 4/5 Филиал П П "Патент", г . П Ужгород, ул. Проектная, 4
