Водяний двигун
Формула / Реферат
Водяний двигун, який складається з робочого колеса з лопатями та валом, який кінематично зв'язаний з споживачем потужності, і лотока з водою, який відрізняється тим, що на периферії робочого колеса між лопатями розміщені стакани з кришками і механізми відкриття кришок стаканів, а робоче колесо по центру закріплено валом до вертикальних стінок корпуса, який має коробчасту форму, до верху вертикальних стінок якого з обох сторін від робочого колеса на відстані закріплено по водозабірнику, які виконані у формі лійок, носики яких доходять до дальньої Г-подібної лопаті, причому до верхньої горизонтальної площини корпуса по центру закріплено коромисло, розмах крил якого дорівнює відстані між двома лопатями, а лотік з водою розміщений у нижній частині корпуса між його вертикальними стінками, рівень води в якому вищий чи однаковий з верхньою стінкою горизонтально зануреного нижнього стакана.
Текст

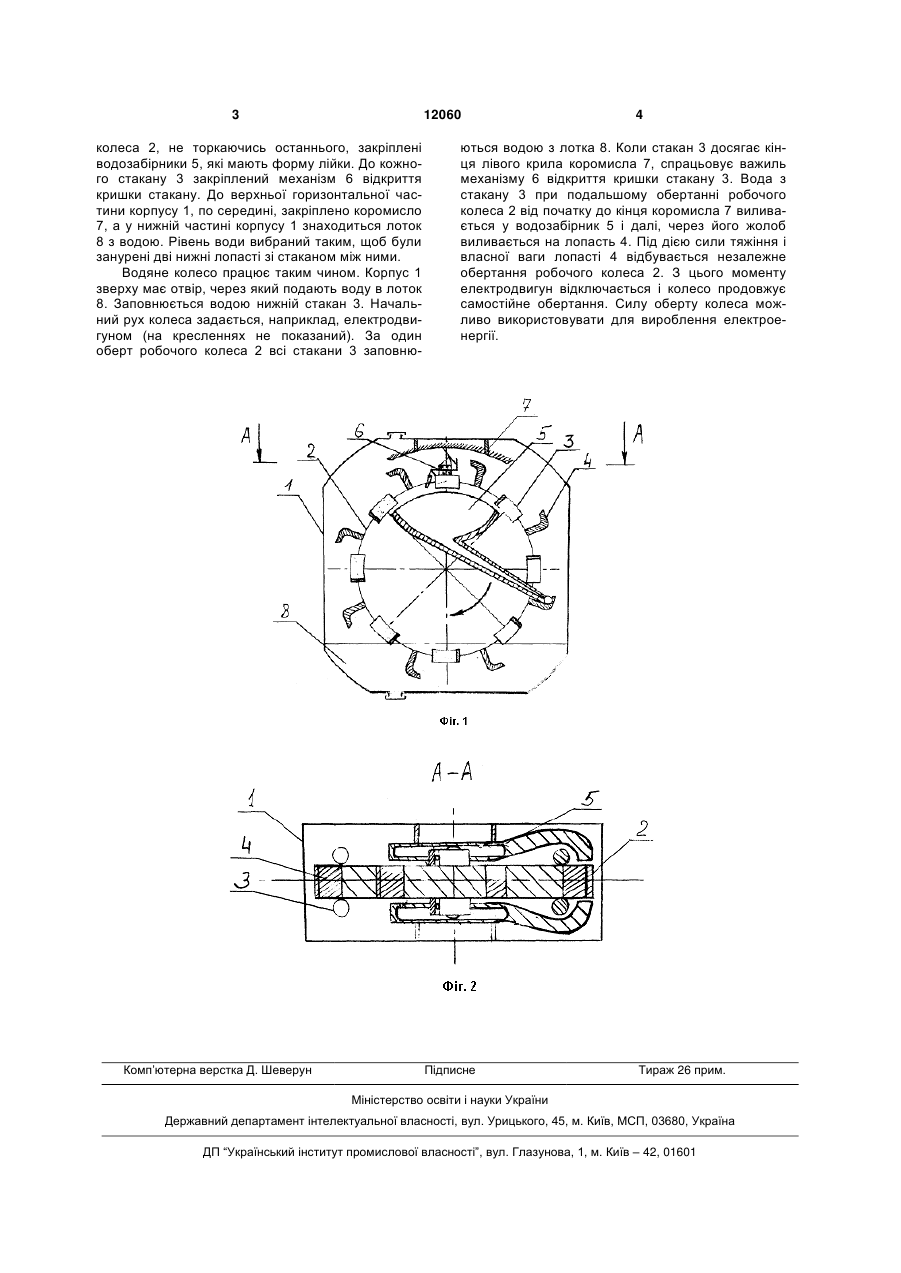

Водяний двигун, який складається з робочого колеса з лопатями та валом, який кінематично зв'язаний з споживачем потужності, і лотока з водою, який відрізняється тим, що на периферії робочого колеса між лопатями розміщені стакани з кришками і механізми відкриття кришок стаканів, а робоче колесо по центру закріплено валом до вер 3 12060 колеса 2, не торкаючись останнього, закріплені водозабірники 5, які мають форму лійки. До кожного стакану 3 закріплений механізм 6 відкриття кришки стакану. До верхньої горизонтальної частини корпусу 1, по середині, закріплено коромисло 7, а у нижній частині корпусу 1 знаходиться лоток 8 з водою. Рівень води вибраний таким, щоб були занурені дві нижні лопасті зі стаканом між ними. Водяне колесо працює таким чином. Корпус 1 зверху має отвір, через який подають воду в лоток 8. Заповнюється водою нижній стакан 3. Начальний рух колеса задається, наприклад, електродвигуном (на кресленнях не показаний). За один оберт робочого колеса 2 всі стакани 3 заповню Комп’ютерна верстка Д. Шеверун 4 ються водою з лотка 8. Коли стакан 3 досягає кінця лівого крила коромисла 7, спрацьовує важиль механізму 6 відкриття кришки стакану 3. Вода з стакану 3 при подальшому обертанні робочого колеса 2 від початку до кінця коромисла 7 виливається у водозабірник 5 і далі, через його жолоб виливається на лопасть 4. Під дією сили тяжіння і власної ваги лопасті 4 відбувається незалежне обертання робочого колеса 2. З цього моменту електродвигун відключається і колесо продовжує самостійне обертання. Силу оберту колеса можливо використовувати для вироблення електроенергії. Підписне Тираж 26 прим. Міністерство освіти і науки України Державний департамент інтелектуальної власності, вул. Урицького, 45, м. Київ, МСП, 03680, Україна ДП “Український інститут промислової власності”, вул. Глазунова, 1, м. Київ – 42, 01601
ДивитисяДодаткова інформація
Назва патенту англійськоюWater mill
Назва патенту російськоюВодяной двигатель
МПК / Мітки
МПК: F03B 17/04
