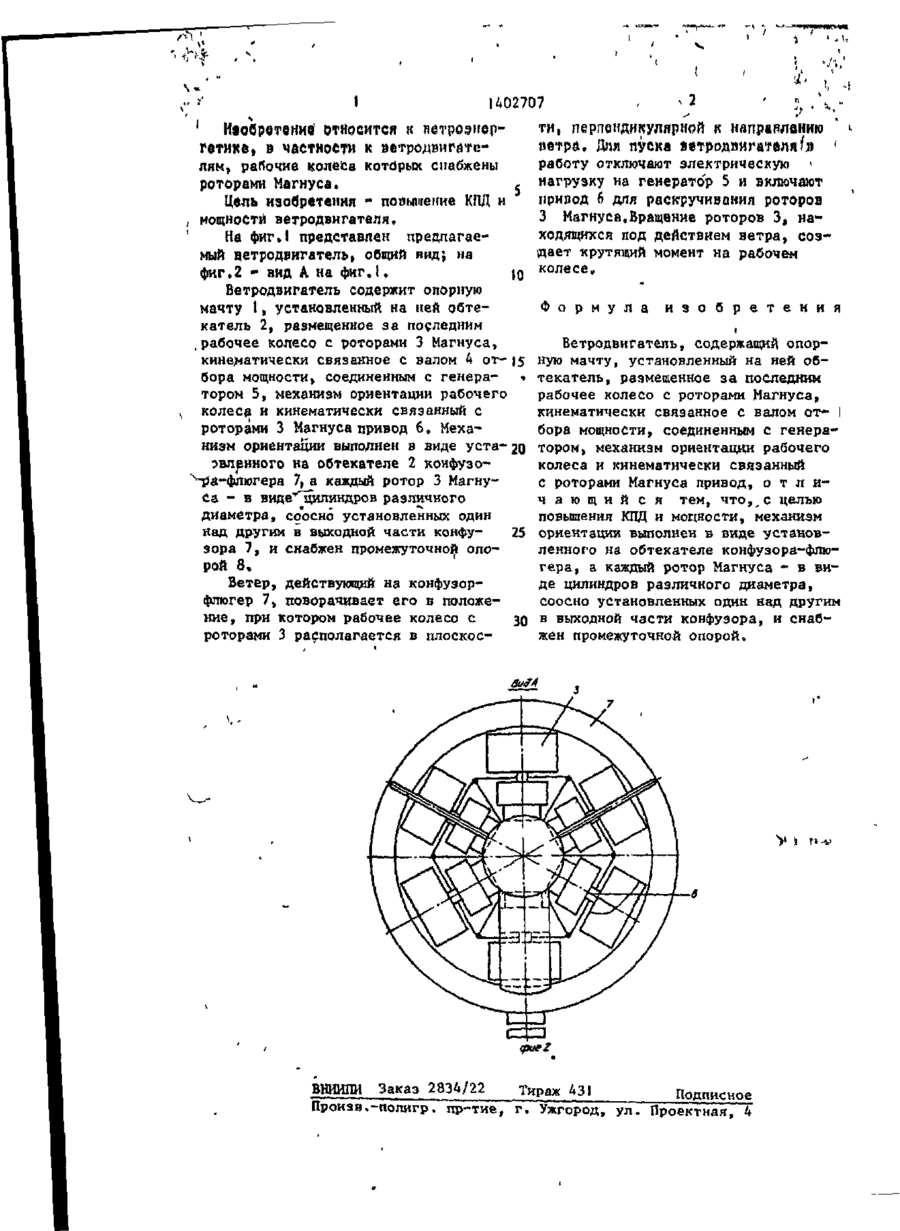

\ ' СОЮЗ СОВЕТСНИХ СОЦИАЛИСТИЧЕСКИХ РЕСПУБЛИН (19) SU,,,, 1402707 , А 1 (51) 4 F 03 D 1 /Об ГОСУДАРСТВЕННЫЙ КОМИТЕТ СССР ПО ДЕЛАМ ИЗОБРЕТЕНИЙ И ОТКРЫТИИ ОПИСАНИЕ ИЗОБРЕТЕНИЯ К АВТОРСКОМУ СВИДЕТЕЛЬСТВУ (21) 4Н5561/25-06 (22) 10.П.86 (46) 15,06.88. Бюл, » 22 (75) * (53) ? (56) Изобретатель и рационализатор» М,: Профиздат, 1985, № 6,с о 22-23 в (54) ВЕТРОДВИГАТЕЛЬ (57) Изобретение относится к ветроэнергетике и позволяет повысить КПД и мощность ветродвигателя. Механизм ориентации выполнен в виде установленного на обтекателе 2 конфузора фпюгера 7. Каждый ротор 3 Магнуса выполнен в виде цилиндров различного . , диаметра, соосно установленных один над другим в выходной части конфузора-флюгера, и снабжен промежуточной опорой 8. Ветер, действующий на конфузор-флюгер, поворачивает его в положение, при котором рабочей колесо с роторами располагается в плоскости, перпендикулярной к направлению ветра. Вращение роторов создает крутящий момент на рабочем колесе, 2 ил. if) Фиг! 1 402707 ИюСретениві относится к ветроэнергетике, в частности к ветродвигателям, рабочие колеса которых снабжены роторами Магнуса. * Цель изобретения - повышение К Д и П мощности ветродвигателя. На фигИ представлен предлагаемый ветродвигатель, общий вид; на фиг,2 - вид А на фиг.1, ю Ветродвигатель содержит опорную мачту 1, установленный на ней обтекатель 2, размещенное за последним рабочее колесо с роторами 3 Магнуса, кинематически связанное с валом 4 от- 15 бора мощности, соединенным с генера- • тором 5, механизм ориентации рабочего колеса и кинематически связанный с роторами 3 Магнуса привод 6, Механизм ориентации выполнен в виде уста- 20 явленного иа обтекателе 2 конфузоІілюгера 7, а каждый ротор 3 Магнуса - в виде^илиндров различного диаметра, соосно установленных один над другим в выходной части конфу25 зора 7, и снабжен промежуточной опорой 8, Ветер, действующий на конфузорфлюгер 7, поворачивает его в положение, при котором рабочее колесо с 30 роторами 3 располагается в плоское ти, перпендикулярной к направлению ветра. Дня пуска ветродвигателя/» ' работу отключают электрическую нагрузку на генерато'р 5 и включают привод 6 для раскручивания роторов 3 Магнуса,Вращение роторов 3, находящихся под действием ветра, создает крутящий момент на рабочем колесе„ Ф о р м у л а и з о б р е т е н и я Ветродвигатель, содержащий опорную мачту, установленный на ней обтекатель, размещенное за последним рабочее колесо с роторами Магнуса, кинематически связанное с валом от- I бора мощности, соединенным с генератором, механизм ориентации рабочего колеса и кинематически связанный с роторами Магнуса привод, о т л и ч а ю щ и й с я тем, что,^с целью повышения КПД и мощности, механизм ориентации выполнен в виде установленного на обтекателе конфузорз-флюгера, а каждый ротор Магнуса - в виде цилиндров различного диаметра, соосно установленных один над другим в выходной части конфузора, и снабжен промежуточной опорой» \., V і r»-v В И П Заказ 2834/22 НИИ Тираж 431 Подписное Произв,-полкгр. пр-тие, г. Ужгород, ул. Проектная, 4
