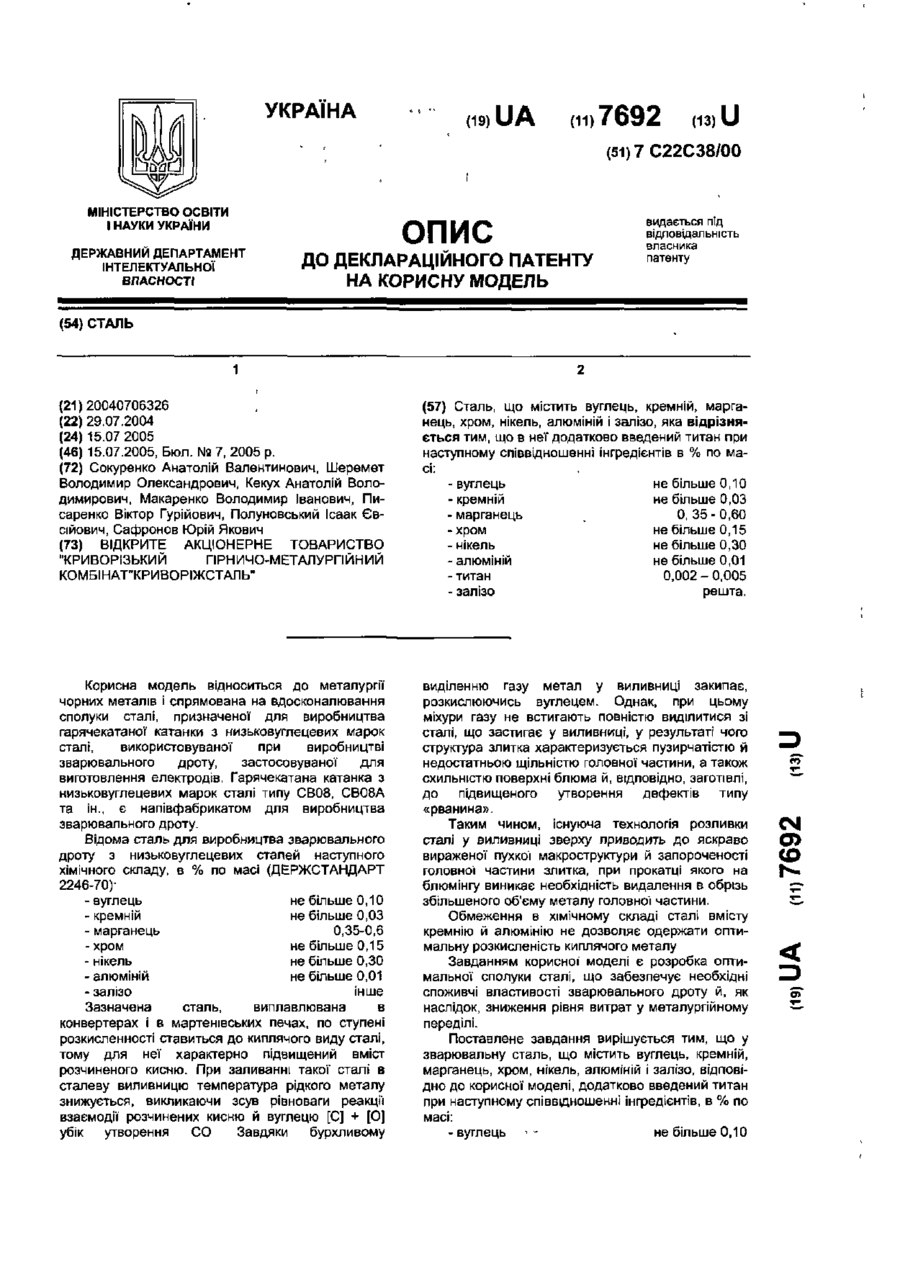

Вуглецева сталь

Вуглецева сталь, у складі якої є залізо,вуглець, марганець, кремній, сірка, фосфор, хром, нікель, мідь та алюміній, яка відрізняється 3 12078 4 сталі були проведені три дослідні плавки, які відрідостатньо провести тільки одну нормалізацію знялись одна від одної вмістом титану: 0,009осей, що значно знижує загальні витрати на їх ви0,012%; 0,012-0,016%; 0,019-0,030%. готовлення. Хімічний склад та механічні властивості стаТехнологія виплавки, розливу та прокатки сталей зведені у таблиці. Як видно з таблиці, величилі не змінюється в порівнянні зі сталлю по протона механічних властивостей забезпечувалась до типу. Доводка сталі по вмісту титану здійснюється потрібних за стандартом (ГОСТ 4728-96) тільки на установці доводки сталі порошковим дротом, при вмісту титану у сталі більш 0,010%. Слід відмінаповнювач якого містить титан. тити, що у сталі, яка мала 0,019% і більше титану, Таблиця Дані дослідних плавок вуглецевих сталей з добавками титану № № Кіль-кість пла- парнормалізацій вки тії 1 І 2 1 II 2 1 III 2 по ГОСТ 4728-96 III II II II II II І II І І І II Механічні властиво- Велисті чина зерна, Н/мм2 % бал. т в 346 666 28,0 43,0 6,75 353 655 24,5 46,0 6,78 345 672 24,5 44,0 6,75 352 665 25,0 46,0 6,78 346 661 25,0 45,0 5,67 495 665 25,0 46,0 6,78 395 672 23,5 37,0 5,67 372 664 26,0 46,0 7,80 386 704 26,0 43,0 5,67 367 692 23,0 45,0 6,70 368 703 23,0 43,0 5,67 358 654 24,0 46,0 6,70 >345 >608 >22 >36 Комп’ютерна верстка Г. Паяльніков 5 Хімічний склад % С 0,52 0,52 0,53 0,54 0,51 0,52 0,52 0,52 0,54 0,52 0,53 0,53 0,420,54 Mn 0,71 0,73 0,73 0,73 0,69 0,75 0,76 0,77 0,81 0,81 0,83 0,77 0,600,90 Si S P Al Ті 0,23 0,026 0,023 0,026 0,009 0,23 0,028 0,023 0,025 0,010 0,23 0,027 0,024 0,025 0,012 0,23 0,027 0,024 0,025 0,010 0,20 0,027 0,022 0,024 0,016 0,22 0,028 0,023 0,023 0,012 0,22 0,028 0,022 0,025 0,012 0,23 0,024 0,023 0,024 0,012 0,24 0,034 0,020 0,021 0,030 0,24 0,033 0,021 0,021 0,030 0,26 0,031 0,021 0,023 0,023 0,24 0,030 0,019 0,020 0,019 0,150,015 0,25 Підписне Cr 0,02 0,02 0,02 0,02 0,02 0,02 0,02 0,02 0,03 0,03 0,03 0,03 Ni 0,02 0,02 0,02 0,02 0,02 0,02 0,02 0,02 0,02 0,02 0,01 0,01 0,3 0,3 0,25 Тираж 26 прим. Міністерство освіти і науки України Державний департамент інтелектуальної власності, вул. Урицького, 45, м. Київ, МСП, 03680, Україна ДП “Український інститут промислової власності”, вул. Глазунова, 1, м. Київ – 42, 01601 Cu 0.03 0,03 0,03 0,03 0,02 0,02 0,02 0,02 0,01 0,01 0,02 0,02
