Сталь

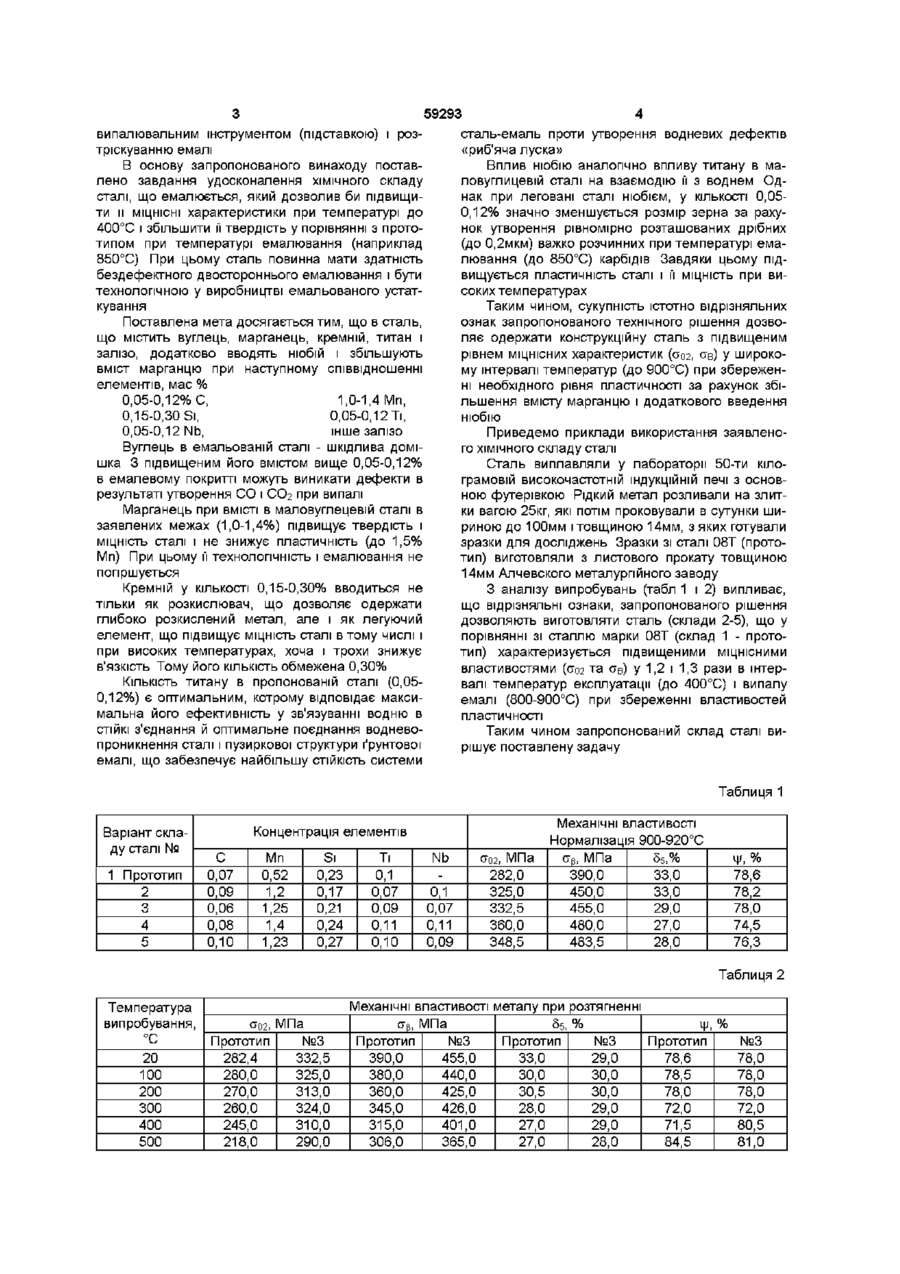

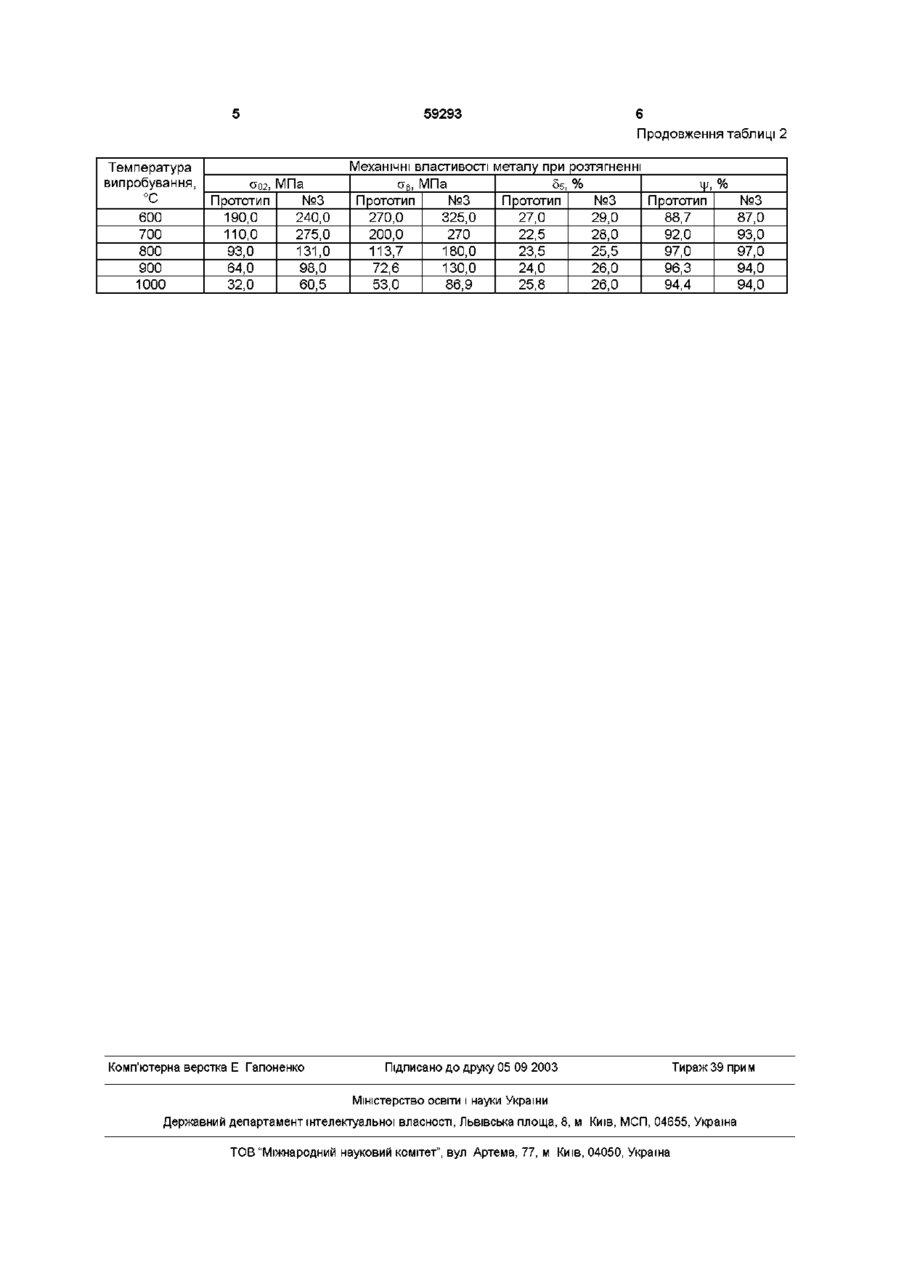

Сталь, що містить вуглець, марганець, кремній, титан і залізо, яка відрізняється тим, що вона Винахід відноситься до металурги, конкретно до виробництва низьколегованих, маловуглицевих сталей підвищеної МІЦНОСТІ ДЛЯ виготовлення великогабаритної емальованої хімічної апаратури, що працює при тиску до 4,9МПа і температурі до 400°С Відома маловуглицева сталь типу 0,8 що випливає зі складу, мас % Компоненти Мас % С 0,05-0,12 Mn 0,35-0,65 Si 0,17-0,37 Залізо інше (ГОСТ 1577-81 Аркуші нормалізовані і гарячекатані) ав>310МПа, 55=32% Недоліком цієї сталі є низькі МІЦНІСНІ характеристики Тому вона застосовується для виготовлення серійної емальованої арматури, експлуатованої при Р до 1,6МПа і температурі до плюс 300°С Близька по технічних характеристиках до марки, що заявляється відома сталь, 10Г2С1 наступного ХІМІЧНОГО складу, мас % Компоненти Вуглець Марганець Кремній Хром Нікель Мідь Залізо (ГОСТ 19282-73) Мас % До 0,12 1,3-1,65 0,8-1,1 не більш 0,3% не більш 0,3% не більш 0,3% Інше додатково містить ніобій при наступному співвідношенні елементів, мас % С 0,05-0,12%, Si 0,15-0,30, Nb 0,05-0,12, Mn 1,0-1,4, Ті 0,05-0,12, Fe решта Сталь призначається для виготовлення зварних металоконструкцій апаратів і судин, працюючих при t від -70 до +475°С під тиском Недоліком сталі 10Г2С1 є наявність залишкового аустеніту в структурі сталі після охолодження від температури випалу емалі, що є причиною розтріскування емалі Тому сталь 10Г2С1 не знайшла застосування при виготовленні емальованого устаткування Найбільш близької по технічній суті і результатах, що досягаються в заявленій сталі є відома конструкційна сталь марки 08Т (прототип) наступного складу, мас % Компоненти Мас % Вуглець сч о> ю 59293 випалювальним інструментом (підставкою) і розтріскуванню емалі В основу запропонованого винаходу поставлено завдання удосконалення ХІМІЧНОГО складу сталі, що емалюється, який дозволив би підвищи сталь-емаль проти утворення водневих дефектів «риб'яча луска» Вплив ніобію аналогічно впливу титану в маловуглицевій сталі на взаємодію її з воднем Однак при леговані сталі ніобієм, у КІЛЬКОСТІ 0,050,12% значно зменшується розмір зерна за рахунок утворення рівномірно розташованих дрібних (до 0,2мкм) важко розчинних при температурі емалювання (до 850°С) карбідів Завдяки цьому підвищується пластичність сталі і її МІЦНІСТЬ при високих температурах Таким чином, сукупність істотно відрізняльних ознак запропонованого технічного рішення дозволяє одержати конструкційну сталь з підвищеним рівнем МІЦНІСНИХ характеристик (стог,
