Направляючий апарат одностопної ковпакової печі
Номер патенту: 12155
Опубліковано: 16.01.2006
Автори: Бочаров Володимир Віталійович, Бойко Володимир Семенович, Норка Сергій Петрович, Бочаров Віталій Федорович, Утьомова Юлія Віталіївна
Формула / Реферат
1. Направляючий апарат одностопної ковпакової печі, який містить корпус, опорні поверхні для установки відпалювальних рулонів, канали для проходу захисного газу, робоче колесо відцентрового вентилятора, який відрізняється тим, що усередині корпуса направляючого апарата по центру розміщено малий направляючий апарат зі своїми каналами для проходу захисного газу та робочим колесом, розташованим над робочим колесом направляючого апарата і закріпленим на валу відцентрового вентилятора.
2. Направляючий апарат за п. 1, який відрізняється тим, що канали для проходу захисного газу малого направляючого апарата та направляючого апарата розташовані послідовно один за одним і відділені один від одного диском.
Текст

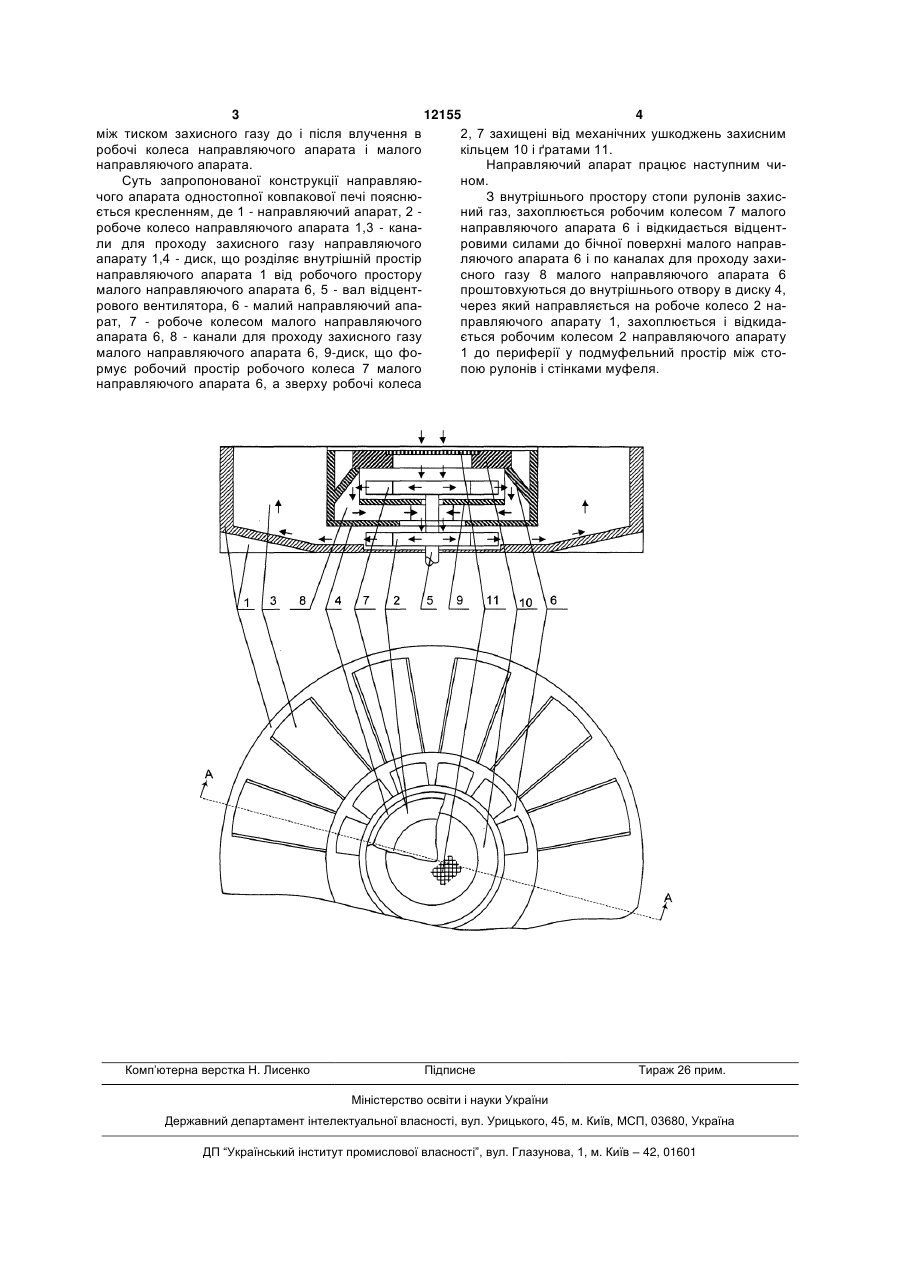

1. Направляючий апарат одностопної ковпакової печі, який містить корпус, опорні поверхні для установки відпалювальних рулонів, канали 3 12155 4 між тиском захисного газу до і після влучення в 2, 7 захищені від механічних ушкоджень захисним робочі колеса направляючого апарата і малого кільцем 10 і ґратами 11. направляючого апарата. Направляючий апарат працює наступним чиСуть запропонованої конструкції направляюном. чого апарата одностопної ковпакової печі пояснюЗ внутрішнього простору стопи рулонів захисється кресленням, де 1 - направляючий апарат, 2 ний газ, захоплюється робочим колесом 7 малого робоче колесо направляючого апарата 1,3 - кананаправляючого апарата 6 і відкидається відцентли для проходу захисного газу направляючого ровими силами до бічної поверхні малого направапарату 1,4 - диск, що розділяє внутрішній простір ляючого апарата 6 і по каналах для проходу захинаправляючого апарата 1 від робочого простору сного газу 8 малого направляючого апарата 6 малого направляючого апарата 6, 5 - вал відцентпроштовхуються до внутрішнього отвору в диску 4, рового вентилятора, 6 - малий направляючий апачерез який направляється на робоче колесо 2 нарат, 7 - робоче колесом малого направляючого правляючого апарату 1, захоплюється і відкидаапарата 6, 8 - канали для проходу захисного газу ється робочим колесом 2 направляючого апарату малого направляючого апарата 6, 9-диск, що фо1 до периферії у подмуфельний простір між стормує робочий простір робочого колеса 7 малого пою рулонів і стінками муфеля. направляючого апарата 6, а зверху робочі колеса Комп’ютерна верстка Н. Лисенко Підписне Тираж 26 прим. Міністерство освіти і науки України Державний департамент інтелектуальної власності, вул. Урицького, 45, м. Київ, МСП, 03680, Україна ДП “Український інститут промислової власності”, вул. Глазунова, 1, м. Київ – 42, 01601
