Направляючий апарат одностойної ковпакової печі

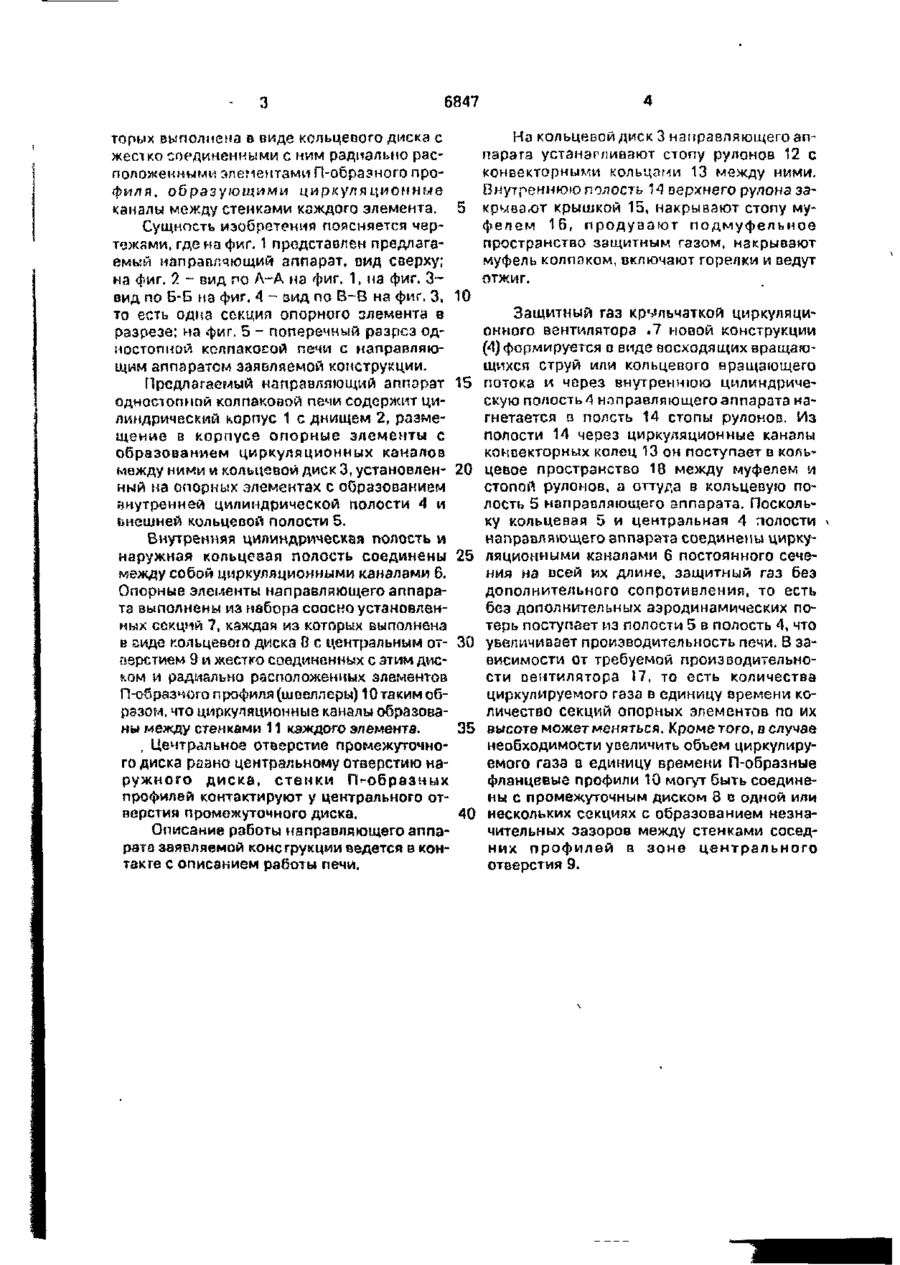

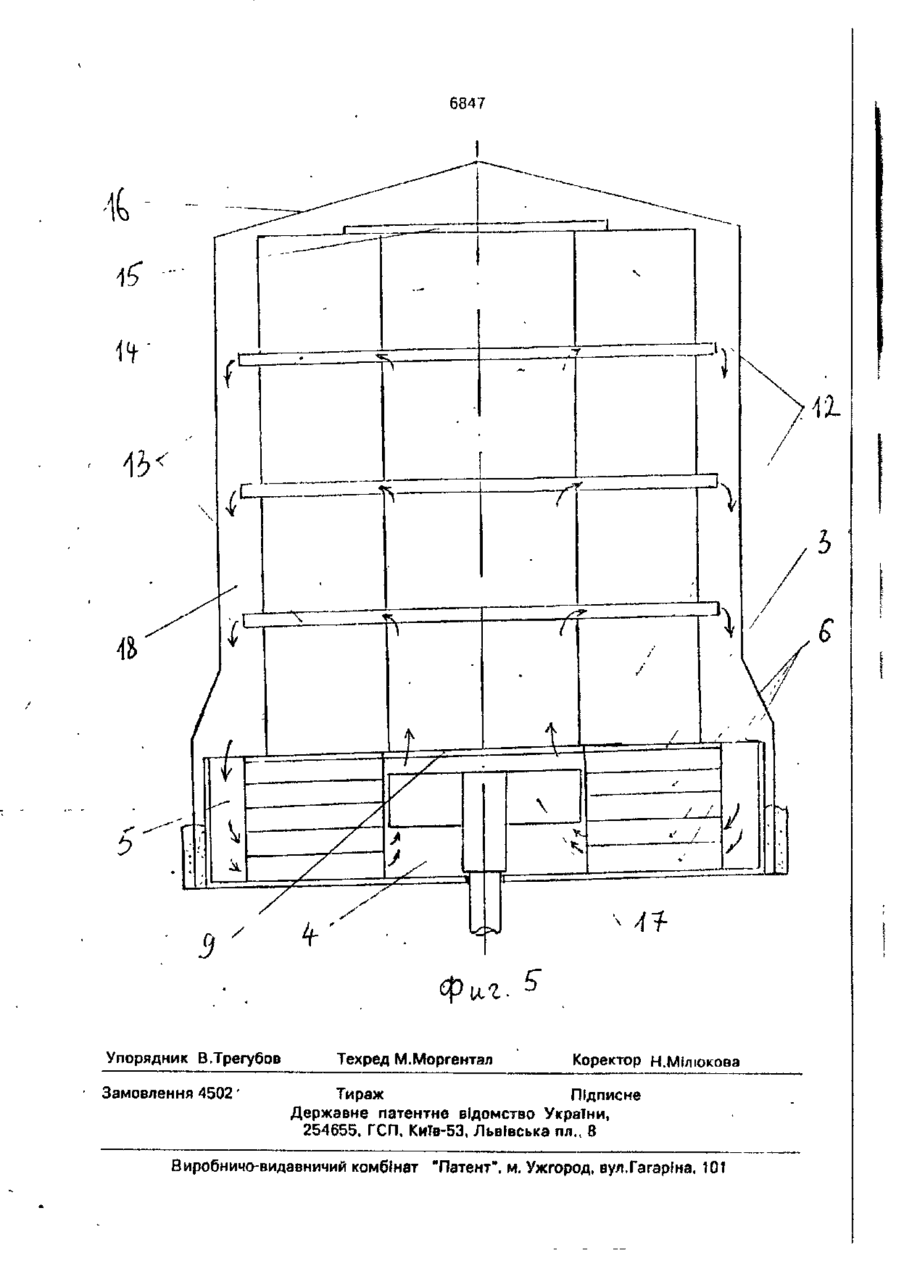

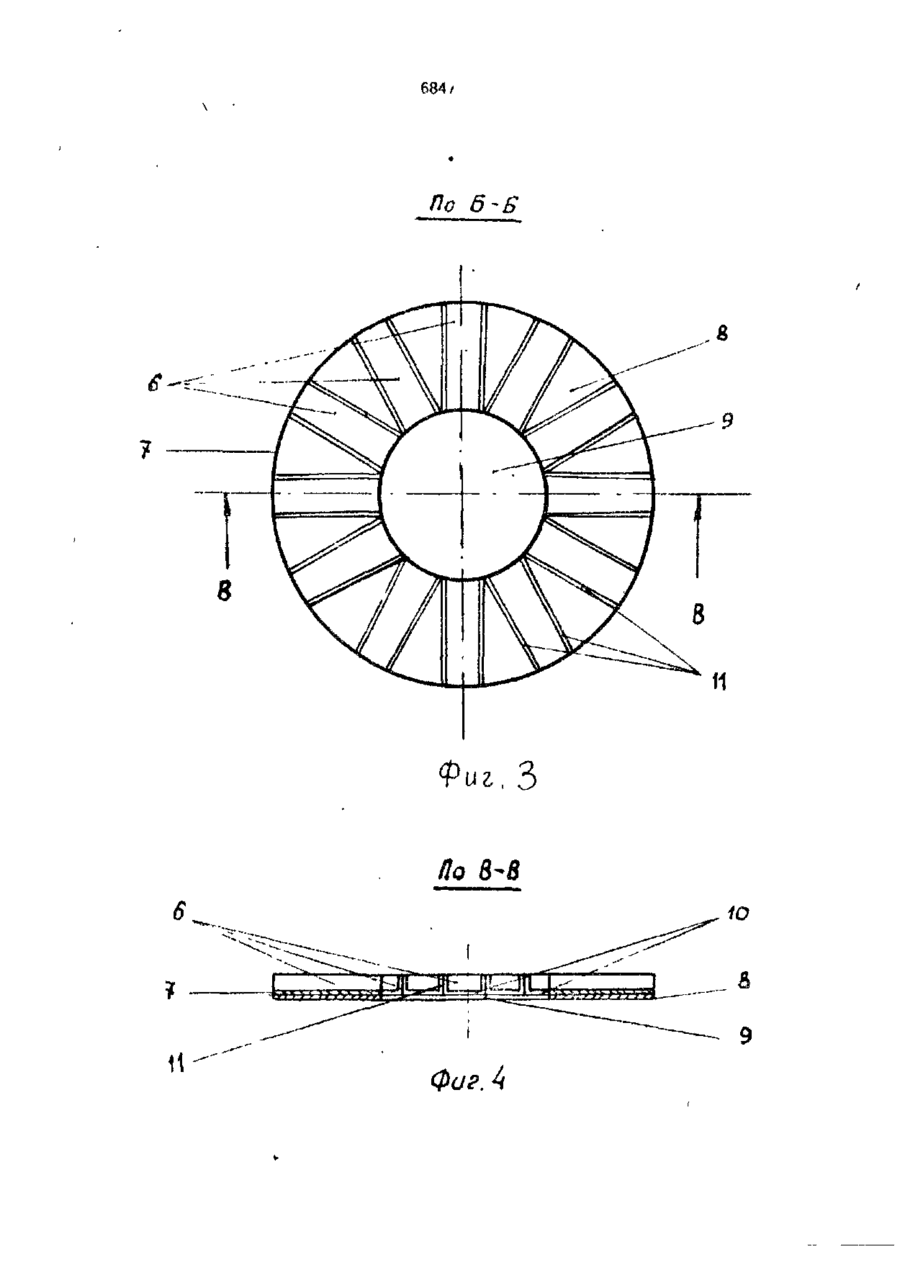

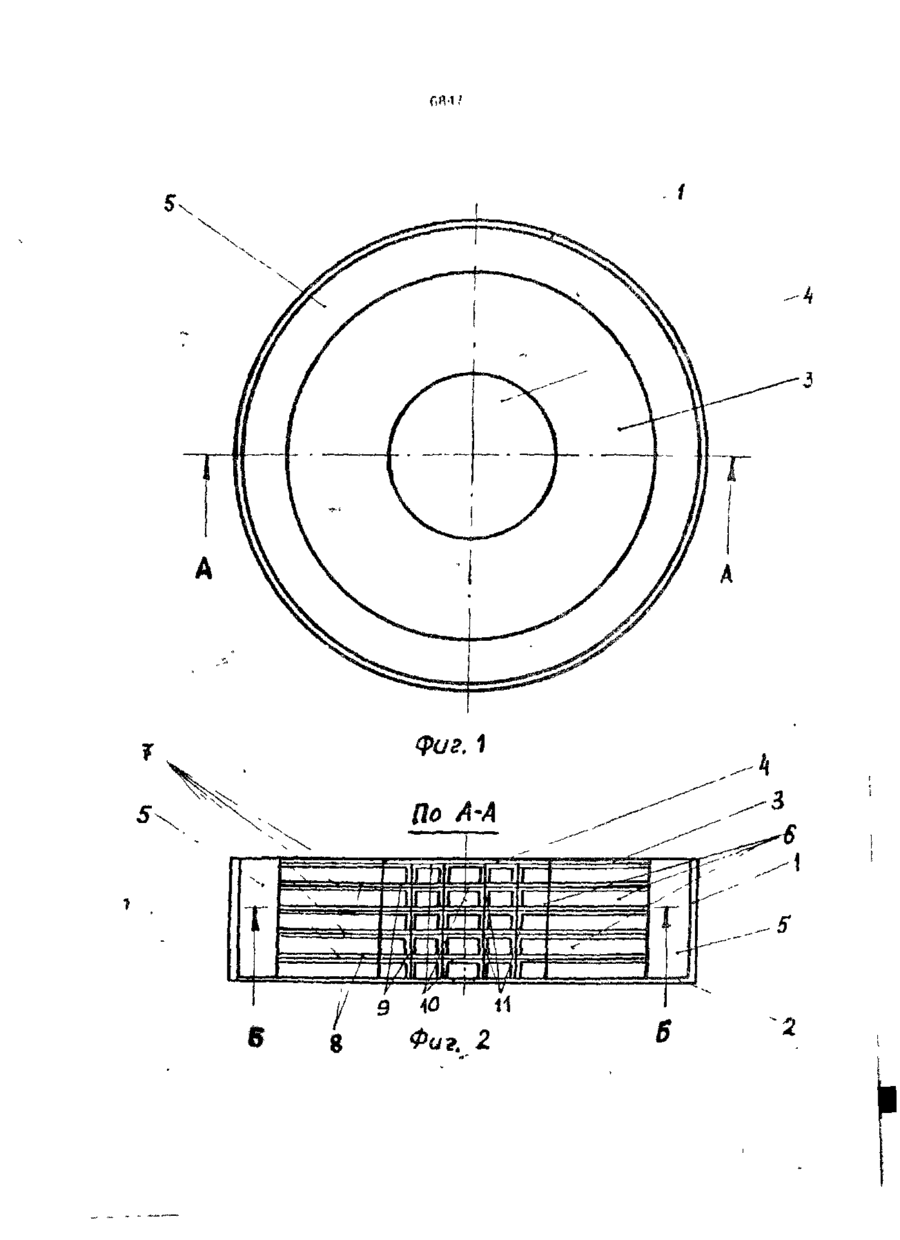

Направляющий аппарат одностопной колпаковой печи, содержащий цилиндрический корпус с днищем, размещенные в кор пусе опорные элементы с образованием циркуляционных каналов между ними, кольцевой диск, установленный па опорных элементах с образованием внутренней цилиндрической полости и внешней кольцевой полости, о т л и ч а ю щ и й с я тем, что опорные элементы выполнены из соосно установленных секций, при этом каждая секция выполнена в виде кольцевого диска с жестко соединенными с ним и радиально расположенными элементами Л-образного профили, образующими циркуляционные каналы между стенками каждого элемента. І ТГИДЕЗЗ Изобретение относится к металлургической теплотехнике, конкретнее - к оборудованию колпаковых печей, предназначенных для отжига плотносмотанных в одну стопу рулонов холоднокатаного стального листа. Известен направляющий аппарат, содержащий полый цилиндрический корпус с днищем, размещенные в этом корпусе опорные элементы и наружный диск с образованием открытой внутренней цилиндрической полости и открытый наружный кольцевой полости между ними и корпусом, а также циркуляционных каналов, соединяющих внутреннюю цилиндрическую и наружную полости. В нем опорные элементы выполнены цилиндрической либо прямоугольной формы, а циркуляционные каналы, соединяющие указанные полости образованы между этими опорными элементами [1]. Однако а данном случае имеют место большие аэродинамические потери, вызванные тем, что движущийся по таким циркуляционным к «r-r-^am or наружной кольцевой и внутренней цилиндрической полос™ газ на всем пути уменьшает площадь своего сече ния в связи с уменьшением площади сечения каналов, При этом увеличивается сопротивление его движению, растут аэродинамические потери, снижается производительность печи. Задача заключалась в том, чтобы снизить аэродинамические потери в направляющем аппарате с тем, чтобы увеличить производительность колпаковой печи. Данная задача решается тем, что в известном направляющем аппарате одностопной колпаковой печи, содержащем цилиндрический корпус с днищем, размещенные, в корпусе опорные элементы с образованием циркуляционных каналов между ними, кольцевой диск, установленный на опорных элементах с образованием внутренней цилиндрической полости и внешней кольцевой полости, согласно изобретению, опорные элементы выполнены из соосно установленные секций, каждая из ко 6847 торых выполнена в виде кольцевого диска с жестко соединенными с ним радизлыю расположенными элементами П-образного профиля, образующими циркуляционные каналы между стенками каждого элемента. 5 Сущность изобретения поясняется чертежами, где на фиг. 1 представлен предлагаемый направляющий аппарат, вид сверху; на фиг. 2 - вид по Л-А на фиг. 1, на фиг. 3вид по Б-Б на фиг. А - вид по В-В на фиг. 3, 10 то есть одна секция опорного элемента в разрезе; на фиг. 5 - поперечный разрез одностопной колпзкосой печи с направляющим аппаратом заявляемой конструкции. Предлагаемый направляющий аппарат 15 одностопной колпаковой печи содержит цилиндрический корпус 1 с днищем 2, размещение в корпусе опорные элементы с образованием циркуляционных каналов между ними и кольцевой диск 3, установлен- 20 ный на опорных элементах с образованием внутренней цилиндрической полости А и внешней кольцевой полости 5. Внутренняя цилиндрическая полость и наружная кольцевая полость соединены 25 между собой циркуляционными каналами 6. Опорные элементы направляющего аппарата выполнены из набора соосно установленных секций 7, каждая из которых выполнена в киде кольцевого диска 8 с центральным от- 30 аерстием 9 и жестко соединенных с этим диском и радизльно расположенных элементов П-о5разчогопрофиля (швеллеры) 10 таким образом, что циркуляционные каналы образованы между стенками 11 каждого элемента. 35 , Центральное отверстие промежуточного диска разно центральному отверстию наружного диска, стенки П'-образных профилей контактируют у центрального отверстия промежуточного диска. 40 Описание работы направляющего аппарата заявляемой конструкции ведется в контакте с описанием работы печи. На кольцевой диск 3 направляющего аппарата устанагливают стопу рулонов 12 с конвекторными кольцами 13 между ними. Внутреннюю полость 14 верхнего рулона закрывают крышкой 15, накрывают стопу муфелем 16, продувают подмуфельное пространство защитным газом, накрывают муфель колпаком, включают горелки и ведут отжиг. Защитный газ крыльчаткой циркуляционного вентилятора новой конструкции (Сформируется о виде восходящих вращающихся струй или кольцевого вращающего потока и через внутреннюю цилиндриче* скую полость 4 поправляющего аппарата нагнетается а полсть 14 стопы рулонов. Из полости 14 через циркуляционные каналы комвекторных колец 13 он поступает в кольцевое пространство 18 между муфелем и стопой рулонов, а оттуда в кольцевую полость 5 направляющего аппарата. Поскольку кольцевая 5 и центральная 4 полости направляющего аппарата соединены циркуляционными каналами 6 постоянного сеченмя иа всей их длине, защитный газ без дополнительного сопротивления, то есть без дополнительных аэродинамических потерь поступает из полости 5 в полость 4, что увеличивает производительность печи. В зависимости от требуемой производительности вентилятора I7, то есть количества циркулируемого газа в единицу времени количество секций опорных элементов по их высоте может меняться. Кроме того, в случае необходимости увеличить объем циркулируемого газа в единицу времени П-образные фланцевые профили 10 могут быть соединены с промежуточным диском 8 в одной или нескольких секциях с образованием незначительных зазоров между стенками соседних профилей в зоне центрального отверстия 9. fiR-1 .1 I—I I Dl 3 ШЇ nral 11 8 Фи?. 2 684/ По 8 9 8 Но в-В ФОР. 4 6847 41 Упорядник В.Трегубое Замовлення 4502' Техред М.Моргентал Коректор Н.МІлюкова Тираж Підписне Державне патентне відомство України, 254655. ГСП, КиТв-53, Львівська пл., 8 Виробничо-видавничий комбінат "Патент", м. Ужгород, вул.Гагарїна, 101
