Крильчатка циркуляційного вентилятора ковпакової печі

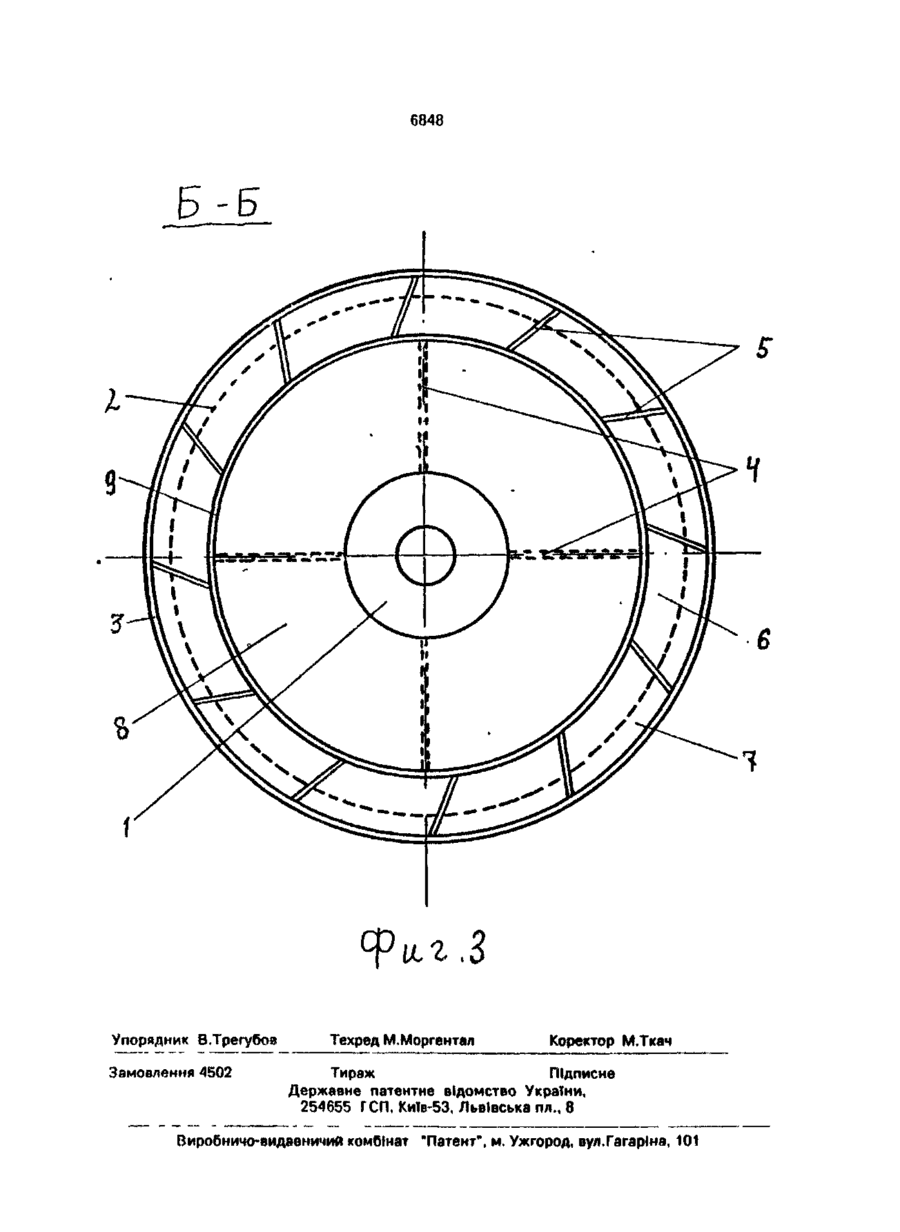

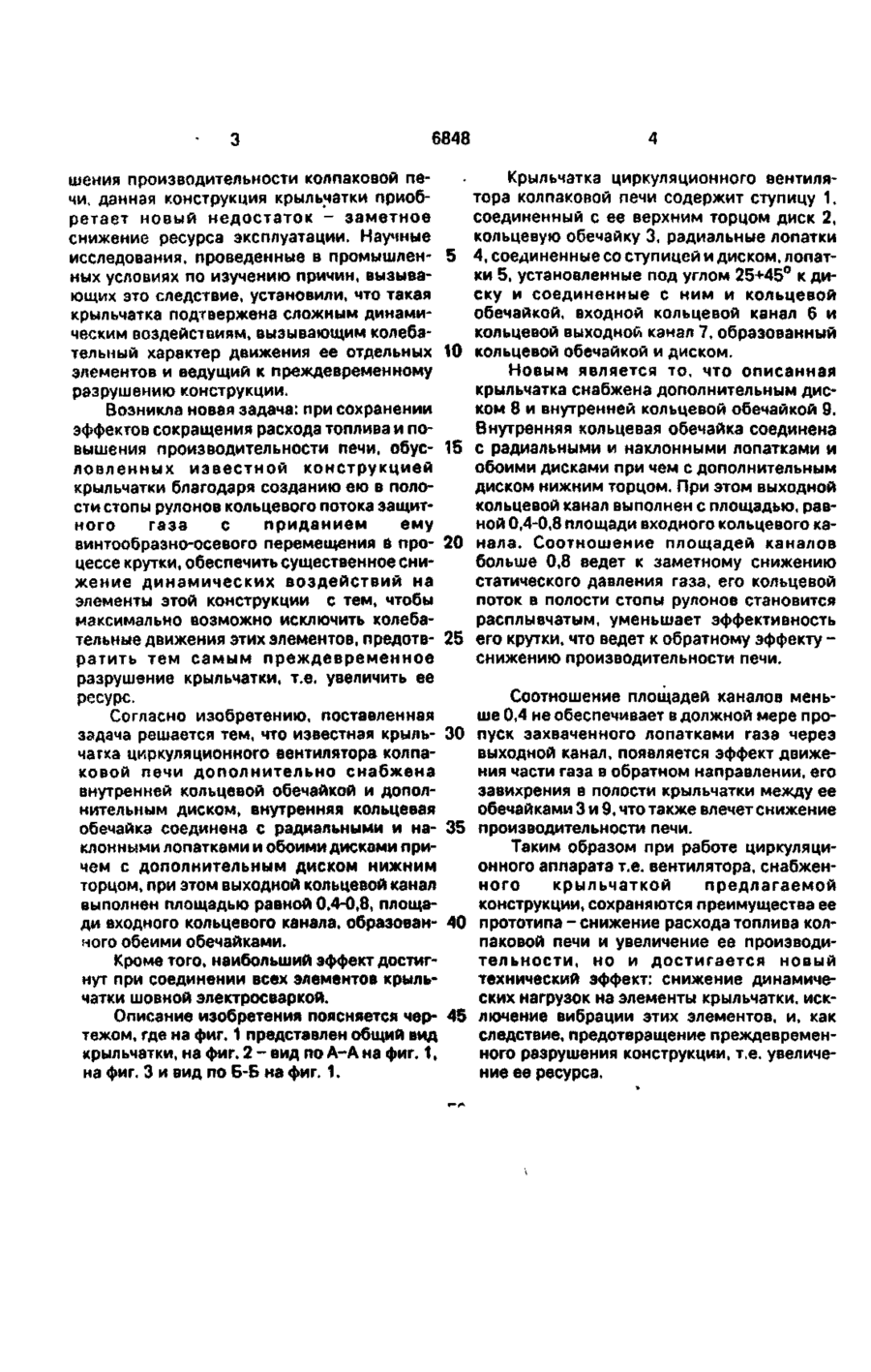

1. Крыльчатка циркуляционного вентилятора колпаковой печи, содержащая ступицу, соединенный с ее верхним торцем диск, кольцевую обечайку, радиальные лопатки, соединенные со ступицей и диском, наклонные лопатки, установленные под углом 2545° к диску и соединенные с ним и кольцевой Изобретение относится к металлургической теплотехнике, в частности, к сменному оборудованию колпаковых печей для отжига плотносмотанных рулонов холоднокатаного листа. Использование его предназначено, наиболее эффективно, при применении схемы обратной циркуляции защитного газа в подмуфельном пространстве колпаковой печи, когда подаваемый в полость стопы рулонов газ формируют в виде кольцевого потока, придавая ему винтообразно-осевое пёреме- ' щение в процессе крутки. Известна крыльчатка циркуляционого вентилятора колпаковой печи, содержащая ступицу, соединенный с ее верхним торцем диск, кольцевую обечайку, радиальные лопатки, соединенные со ступицей и диском, наклонные лопатки, установленные под углом 25+45° к диску и соединенные с ним и обечайкой, входной кольцевой канал и выходной кольцевой канал, образованный кольцевой обечайкой и диском, о т л и ч а ю щ а я с я тем, что она снабжена внутренней кольцевой обечайкой и дополнительным диском, внутренняя кольцевая обечайка соединена с радиальными и наклонными лопатками и обоими дисками, причем с дополнительным диском нижним торцем, при этом выходной кольцевой канал выполнен с площадью равной, 0,4-0,8 площади входного кольцевого канала, образованного обеими обечайками. 2. Крыльчатка п о т 1 , о т л и ч а ю щ а я с я тем, что все соединения выполнены шовной электросваркой. кольцевой обечайкой, входной кольцевой канал и выходной кольцевой канал, образованный наружной кольцевой обечайкой и диском (1). Защитный газ, сформированный в печи вентилятора с данной конструкцией крыльчатки, циркулирует в полости рулонов в виде кольцевого восходящего потока, выбрасывается перпендикулярно боковой поверхности муфеля через каналы конвекторных колец, затем движется сверху вниз по кольцевой полости между муфелем и наружной поверхностью рулонов, поступает на входной кольцевой канал крыльчатки циркуляционного вентилятора. Кольцевой выходной канал, отличающийся по площади от входного кольцевого канала, обеспечивает требуемое значение статического давления газа. Таким образом, решая положительно задачу сокращения расхода ТОПЛИВА И НОВЫ ON 00 00 6848 шения производительности колпаковой печи, данная конструкция крыльчатки приобретает новый недостаток - заметное снижение ресурса эксплуатации. Научные исследования, проведенные в промышлен- 5 ных условиях по изучению причин, вызывающих это следствие, установили, что такая крыльчатка подтвержена сложным динамическим воздействиям, вызывающим колебательный характер движения ее отдельных 10 элементов и ведущий к преждевременному разрушению конструкции. Возникла новая задача: при сохранении эффектов сокращения расхода топлива и повышения производительности печи, обус- 15 ловленных известной конструкцией крыльчатки благодаря созданию ею в полости стопы рулонов кольцевого потока защитного газа с приданием ему винтообразно-осевого перемещения в про- 20 цессе крутки, обеспечить существенное снижение динамических воздействий на элементы этой конструкции с тем, чтобы максимально возможно исключить колебательные движения этих элементов, предотв- 25 ратить тем самым преждевременное разрушение крыльчатки, т.е. увеличить ее ресурс. Согласно изобретению, поставленная задача решается тем, что известная крыль- 30 чатка циркуляционного вентилятора колпаковой печи дополнительно снабжена внутренней кольцевой обечайкой и дополнительным диском, внутренняя кольцевая обечайка соединена с радиальными и на- 35 клонными лопатками и обоими дисками причем с дополнительным диском нижним торцом, при этом выходной кольцевой канал выполнен площадью равной 0,4-0,8, площади входного кольцевого канала, образован- 40 ного обеими обечайками. Кроме того, наибольший эффект достигнут при соединении всех элементов крыльчатки шовной электросваркой. Описание изобретения поясняется чер- 45 тежом, где на фиг. 1 представлен общий вид крыльчатки, на фиг. 2 - вид no A-A на фиг. 1, на фиг. 3 и вид по Б-Б на фиг. 1. Крыльчатка циркуляционного вентилятора колпаковой печи содержит ступицу 1, соединенный с ее верхним торцом диск 2, кольцевую обечайку 3, радиальные лопатки 4, соединенные со ступицей и диском, лопатки 5, установленные под углом 25+45° к диску и соединенные с ним и кольцевойобечайкой, входной кольцевой канал 6 и кольцевой выходной канал 7, образованный кольцевой обечайкой и диском. Новым является то, что описанная крыльчатка снабжена дополнительным диском 8 и внутренней кольцевой обечайкой 9. Внутренняя кольцевая обечайка соединена с радиальными и наклонными лопатками и обоими дисками при чем с дополнительным диском нижним торцом. При этом выходной кольцевой канал выполнен с площадью, равной 0,4-0,8 площади входного кольцевого канала. Соотношение площадей каналов больше 0,8 ведет к заметному снижению статического давления газа, его кольцевой поток в полости стопы рулонов становится расплывчатым, уменьшает эффективность его крутки, что ведет к обратному эффекту снижению производительности печи. Соотношение площадей каналов меньше 0,4 не обеспечивает в должной мере пропуск захваченного лопатками газа через выходной канал, появляется эффект движения части газа в обратном направлении, его завихрения в полости крыльчатки между ее обечайками 3 и 9, что также влечет снижение производительности печи. Таким образом при работе циркуляционного аппарата т.е. вентилятора, снабженного крыльчаткой предлагаемой конструкции, сохраняются преимущества ее прототипа - снижение расхода топлива колпаковой печи и увеличение ее производительности, но и достигается новый технический эффект: снижение динамических нагрузок на элементы крыльчатки, исключение вибрации этих элементов, и, как следствие, предотвращение преждевременного разрушения конструкции, т.е. увеличение ее ресурса. h v-v в I 8^89 6848 Ь-Б I Упорядник В.Трегубое Замовлення 4502 Техред М.Моргентал Коректор М.Ткач Тираж Підписне Державне патентне відомство України, 254655 ГСП, КиТв-53, Львівська пл.. 8 Виробничо-видавничий комбінат "Патент", м. Ужгород, вул.ГагарІна, 101
