П`єзоелектричний перетворювач механічних величин

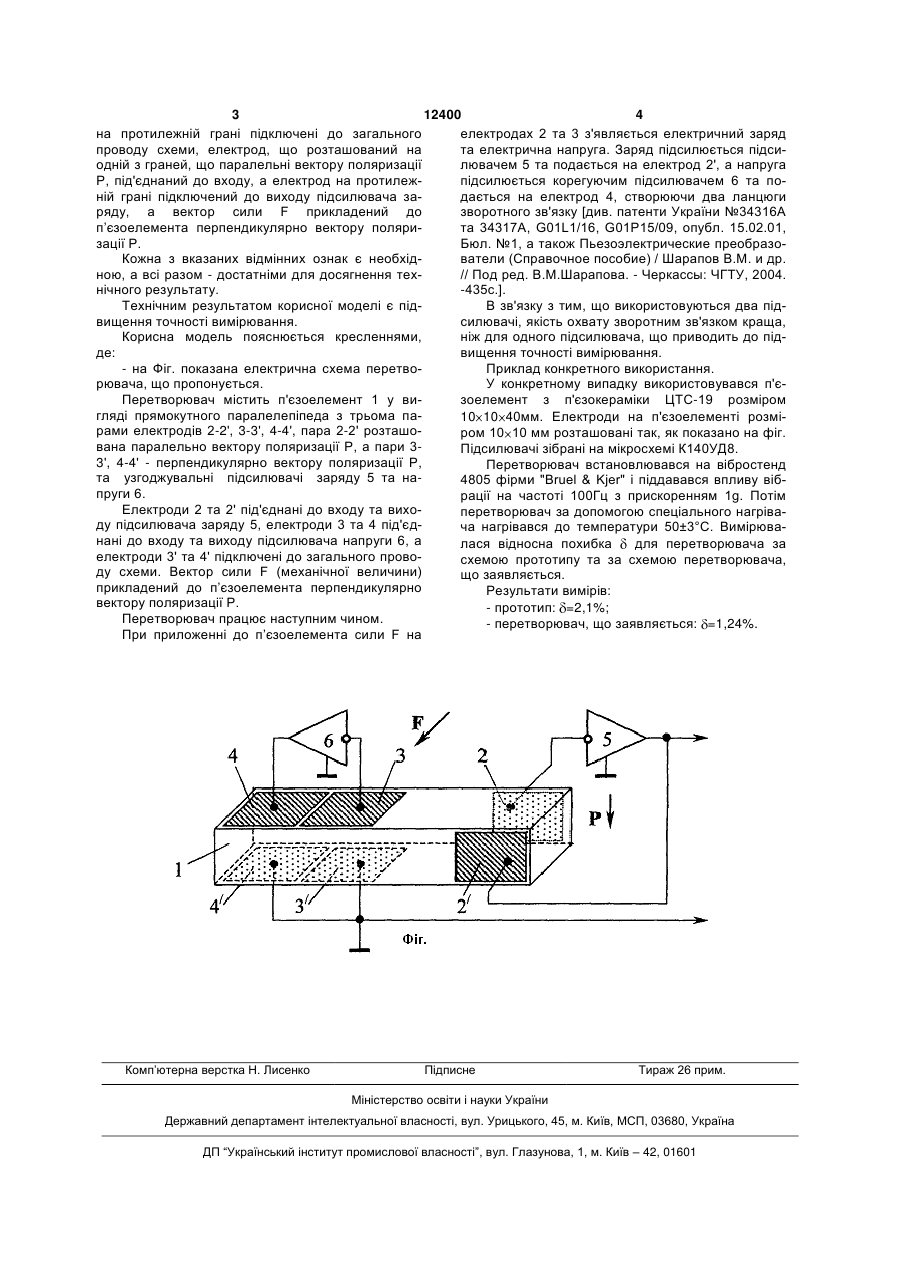

П'єзоелектричний перетворювач механічних величин, що містить п'єзоелемент з електродами та два узгоджувальних підсилювачі, один з яких підсилювач заряду, а інший - підсилювач напруги, який відрізняється тим, що п'єзоелемент виконаний у вигляді прямокутного паралелепіпеда з 3 12400 4 на протилежній грані підключені до загального електродах 2 та 3 з'являється електричний заряд проводу схеми, електрод, що розташований на та електрична напруга. Заряд підсилюється підсиодній з граней, що паралельні вектору поляризації лювачем 5 та подається на електрод 2', а напруга Р, під'єднаний до входу, а електрод на протилежпідсилюється корегуючим підсилювачем 6 та поній грані підключений до виходу підсилювача задається на електрод 4, створюючи два ланцюги ряду, а вектор сили F прикладений до зворотного зв'язку [див. патенти України №34316А п’єзоелемента перпендикулярно вектору полярита 34317А, G01L1/16, G01Р15/09, опубл. 15.02.01, зації Р. Бюл. №1, а також Пьезоэлектрические преобразоКожна з вказаних відмінних ознак є необхідватели (Справочное пособие) / Шарапов В.М. и др. ною, а всі разом - достатніми для досягнення тех// Под ред. В.М.Шарапова. - Черкассы: ЧГТУ, 2004. нічного результату. -435с.]. Технічним результатом корисної моделі є підВ зв'язку з тим, що використовуються два підвищення точності вимірювання. силювачі, якість охвату зворотним зв'язком краща, Корисна модель пояснюється кресленнями, ніж для одного підсилювача, що приводить до підде: вищення точності вимірювання. - на Фіг. показана електрична схема перетвоПриклад конкретного використання. рювача, що пропонується. У конкретному випадку використовувався п'єПеретворювач містить п'єзоелемент 1 у визоелемент з п'єзокераміки ЦТС-19 розміром гляді прямокутного паралелепіпеда з трьома па10 10 40мм. Електроди на п'єзоелементі розмірами електродів 2-2', 3-3', 4-4', пара 2-2' розташором 10 10 мм розташовані так, як показано на фіг. вана паралельно вектору поляризації Р, а пари 3Підсилювачі зібрані на мікросхемі К140УД8. 3', 4-4' - перпендикулярно вектору поляризації Р, Перетворювач встановлювався на вібростенд та узгоджувальні підсилювачі заряду 5 та на4805 фірми "Bruel & Kjer" і піддавався впливу вібпруги 6. рації на частоті 100Гц з прискоренням 1g. Потім Електроди 2 та 2' під'єднані до входу та вихоперетворювач за допомогою спеціального нагріваду підсилювача заряду 5, електроди 3 та 4 під'єдча нагрівався до температури 50±3°С. Вимірюванані до входу та виходу підсилювача напруги 6, а лася відносна похибка для перетворювача за електроди 3' та 4' підключені до загального провосхемою прототипу та за схемою перетворювача, ду схеми. Вектор сили F (механічної величини) що заявляється. прикладений до п’єзоелемента перпендикулярно Результати вимірів: вектору поляризації Р. - прототип: =2,1%; Перетворювач працює наступним чином. - перетворювач, що заявляється: =1,24%. При приложенні до п’єзоелемента сили F на Комп’ютерна верстка Н. Лисенко Підписне Тираж 26 прим. Міністерство освіти і науки України Державний департамент інтелектуальної власності, вул. Урицького, 45, м. Київ, МСП, 03680, Україна ДП “Український інститут промислової власності”, вул. Глазунова, 1, м. Київ – 42, 01601
