П’єзоелектричний перетворювач механічних величин
Номер патенту: 12399
Опубліковано: 15.02.2006
Автори: Шарапова Олена Валеріївна, Кісіль Тетяна Юріївна, Мусієнко Максим Павлович, Шарапов Валерій Михайлович
Формула / Реферат
П'єзоелектричний перетворювач механічних величин, що містить п'єзоелемент з електродами та два узгоджувальних підсилювачі, який відрізняється тим, що п'єзоелемент виконаний у вигляді прямокутного паралелепіпеда з чотирма парами електродів, кожна з яких розташована на протилежних гранях п'єзоелемента, узгоджувальні підсилювачі виконані у вигляді підсилювачів напруги, причому вхід та вихід вихідного підсилювача та вхід додаткового підсилювача з'єднані з електродами, що розташовані на грані, перпендикулярній вектору поляризації, а вихід додаткового підсилювача з'єднаний з електродом, що розташований на грані, паралельній вектору поляризації, а інші електроди з'єднані з загальним проводом схеми, вектор сили F прикладений до п'єзоелемента перпендикулярно вектору поляризації Р.
Текст

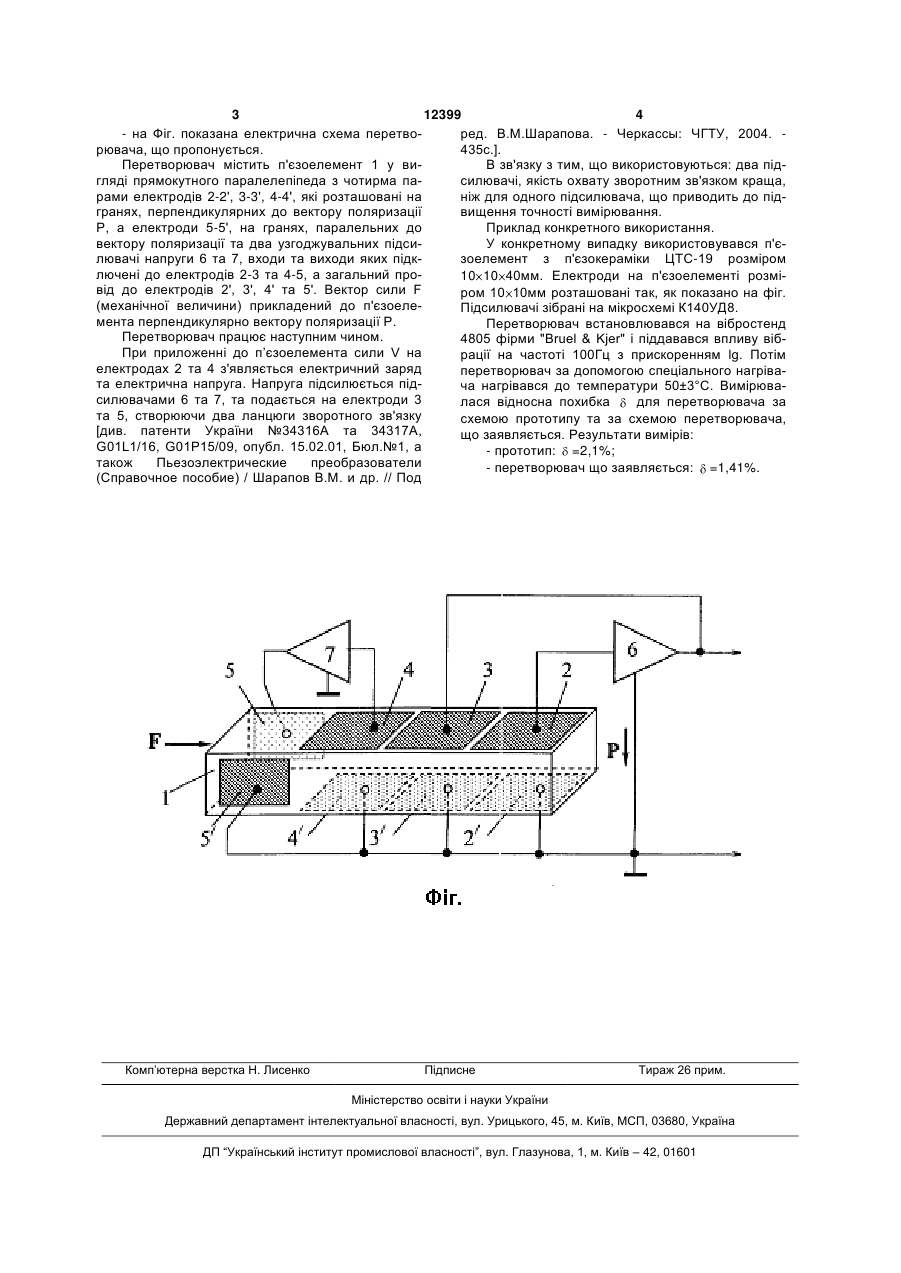

П'єзоелектричний перетворювач механічних величин, що містить п'єзоелемент з електродами та два узгоджувальних підсилювачі, який відрізняється тим, що п'єзоелемент виконаний у вигля 3 12399 4 - на Фіг. показана електрична схема перетворед. В.М.Шарапова. - Черкассы: ЧГТУ, 2004. рювача, що пропонується. 435с.]. Перетворювач містить п'єзоелемент 1 у виВ зв'язку з тим, що використовуються: два підгляді прямокутного паралелепіпеда з чотирма пасилювачі, якість охвату зворотним зв'язком краща, рами електродів 2-2', 3-3', 4-4', які розташовані на ніж для одного підсилювача, що приводить до підгранях, перпендикулярних до вектору поляризації вищення точності вимірювання. Р, а електроди 5-5', на гранях, паралельних до Приклад конкретного використання. вектору поляризації та два узгоджувальних підсиУ конкретному випадку використовувався п'єлювачі напруги 6 та 7, входи та виходи яких підкзоелемент з п'єзокераміки ЦТС-19 розміром лючені до електродів 2-3 та 4-5, а загальний про10 10 40мм. Електроди на п'єзоелементі розмівід до електродів 2', 3', 4' та 5'. Вектор сили F ром 10 10мм розташовані так, як показано на фіг. (механічної величини) прикладений до п'єзоелеПідсилювачі зібрані на мікросхемі К140УД8. мента перпендикулярно вектору поляризації Р. Перетворювач встановлювався на вібростенд Перетворювач працює наступним чином. 4805 фірми "Bruel & Kjer" і піддавався впливу вібПри приложенні до п’єзоелемента сили V на рації на частоті 100Гц з прискоренням lg. Потім електродах 2 та 4 з'являється електричний заряд перетворювач за допомогою спеціального нагрівата електрична напруга. Напруга підсилюється підча нагрівався до температури 50±3°С. Вимірювасилювачами 6 та 7, та подається на електроди 3 лася відносна похибка для перетворювача за та 5, створюючи два ланцюги зворотного зв'язку схемою прототипу та за схемою перетворювача, [див. патенти України №34316А та 34317А, що заявляється. Результати вимірів: G01L1/16, G01Р15/09, опубл. 15.02.01, Бюл.№1, а - прототип: =2,1%; також Пьезоэлектрические преобразователи - перетворювач що заявляється: =1,41%. (Справочное пособие) / Шарапов В.М. и др. // Под Комп’ютерна верстка Н. Лисенко Підписне Тираж 26 прим. Міністерство освіти і науки України Державний департамент інтелектуальної власності, вул. Урицького, 45, м. Київ, МСП, 03680, Україна ДП “Український інститут промислової власності”, вул. Глазунова, 1, м. Київ – 42, 01601
ДивитисяДодаткова інформація
Назва патенту англійськоюPiezoelectric mechanical-electric transducer
Автори англійськоюSharapov Valeriy Mykhaylovych, Musiienko Maksym Pavlovych, Kysil Tetiana Yuriivna, Sharapova Olena Valeriivna
Назва патенту російськоюПьезоэлектрический преобразователь механических величин в электрические
Автори російськоюШарапов Валерий Михайлович, Мусиенко Максим Павлович, Кисель Татьяна Юрьевна, Шарапова Елена Валерьевна
МПК / Мітки
МПК: G01P 15/09, G01L 1/16
Мітки: величин, механічних, п'єзоелектричний, перетворювач
