П'єзоелектричний перетворювач механічних величин, що містить п'єзоелемент з електродами та два узгоджувальних підсилювачі, один з яких підсилювач заряду, а інший -  підсилювач напруги, який відрізняється тим, що п'єзоелемент виконаний у вигляді прямокутного паралелепіпеда з чотирма парами електродів, причому три пари електродів розташовані на гранях, які перпендикулярні вектору поляризації Р, а четверта пара електродів розташована на гранях, які паралельні вектору поляризації Р, перший електрод, який розташований на одній з граней, що паралельні вектору поляризації Р, з'єднаний із виходом підсилювача напруги, а електрод, що розташований на протилежній грані, підключений до загального проводу схеми, другий електрод, який розташований на одній із граней, що перпендикулярні вектору поляризації Р, з'єднаний із входом підсилювача напруги, а електрод, що розташований на протилежній грані, підключений до загального проводу схеми, третій та четвертий електроди, які розташовані на одній з граней, що перпендикулярні вектору поляризації Р, з'єднані з входом та виходом підсилювача заряду, а вектор сили F прикладений до п'єзоелемента паралельно вектору поляризації Р.

Текст

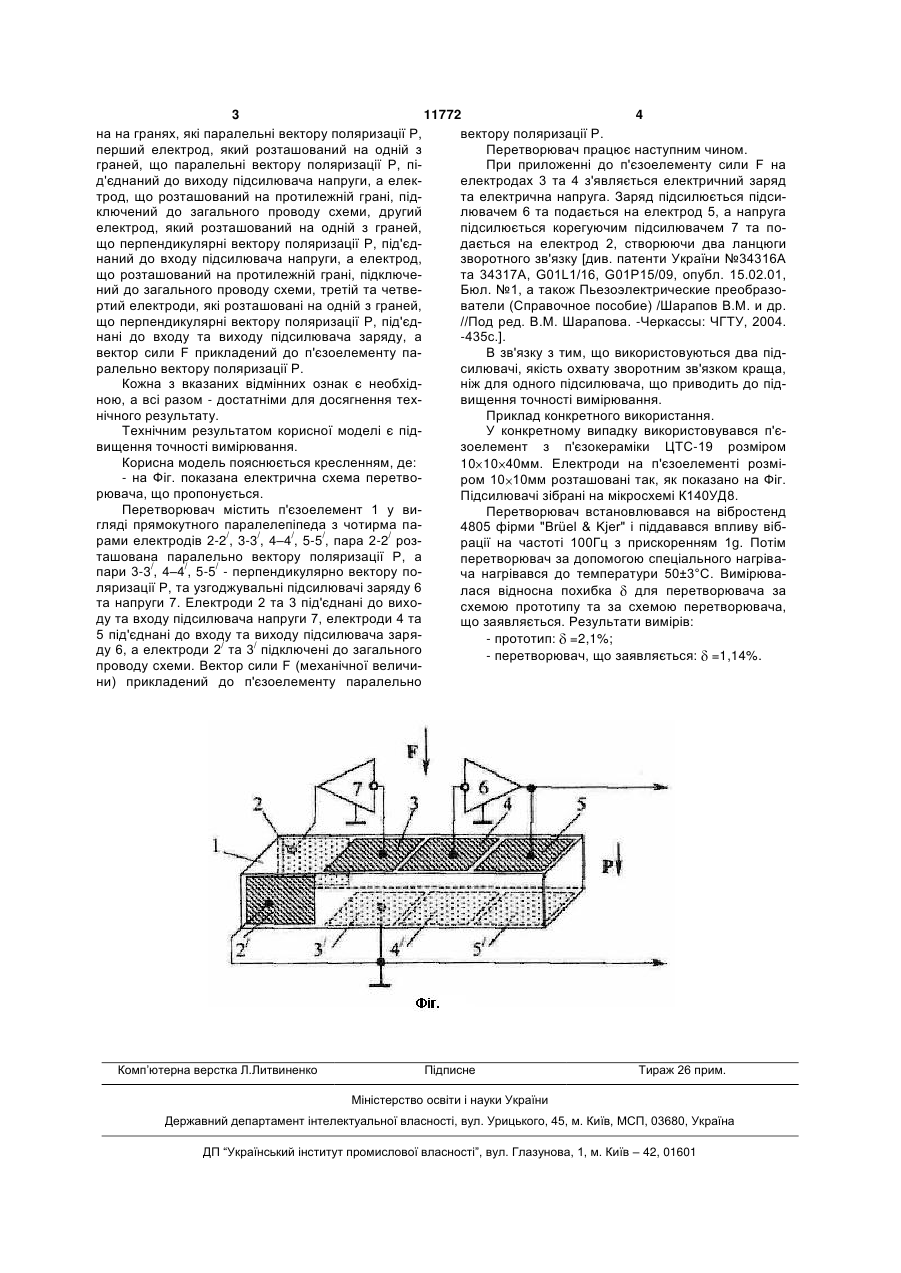

П'єзоелектричний перетворювач механічних величин, що містить п'єзоелемент з електродами та два узгоджувальних підсилювачі, один з яких підсилювач заряду, а інший - підсилювач напруги, який відрізняється тим, що п'єзоелемент виконаний у вигляді прямокутного паралелепіпеда з чотирма парами електродів, причому три пари електродів розташовані на гранях, які перпендикулярні 3 11772 4 на на гранях, які паралельні вектору поляризації Р, вектору поляризації Р. перший електрод, який розташований на одній з Перетворювач працює наступним чином. граней, що паралельні вектору поляризації Р, піПри приложенні до п'єзоелементу сили F на д'єднаний до виходу підсилювача напруги, а елекелектродах 3 та 4 з'являється електричний заряд трод, що розташований на протилежній грані, підта електрична напруга. Заряд підсилюється підсиключений до загального проводу схеми, другий лювачем 6 та подається на електрод 5, а напруга електрод, який розташований на одній з граней, підсилюється корегуючим підсилювачем 7 та пощо перпендикулярні вектору поляризації Р, під'єддається на електрод 2, створюючи два ланцюги наний до входу підсилювача напруги, а електрод, зворотного зв'язку [див. патенти України №34316А що розташований на протилежній грані, підключета 34317А, G01L1/16, G01Р15/09, опубл. 15.02.01, ний до загального проводу схеми, третій та четвеБюл. №1, а також Пьезоэлектрические преобразортий електроди, які розташовані на одній з граней, ватели (Справочное пособие) /Шарапов В.М. и др. що перпендикулярні вектору поляризації Р, під'єд//Под ред. В.М. Шарапова. -Черкассы: ЧГТУ, 2004. нані до входу та виходу підсилювача заряду, а -435с.]. вектор сили F прикладений до п'єзоелементу паВ зв'язку з тим, що використовуються два підралельно вектору поляризації Р. силювачі, якість охвату зворотним зв'язком краща, Кожна з вказаних відмінних ознак є необхідніж для одного підсилювача, що приводить до підною, а всі разом - достатніми для досягнення техвищення точності вимірювання. нічного результату. Приклад конкретного використання. Технічним результатом корисної моделі є підУ конкретному випадку використовувався п'євищення точності вимірювання. зоелемент з п'єзокераміки ЦТС-19 розміром Корисна модель пояснюється кресленням, де: 10 10 40мм. Електроди на п'єзоелементі розмі- на Фіг. показана електрична схема перетвором 10 10мм розташовані так, як показано на Фіг. рювача, що пропонується. Підсилювачі зібрані на мікросхемі К140УД8. Перетворювач містить п'єзоелемент 1 у виПеретворювач встановлювався на вібростенд гляді прямокутного паралелепіпеда з чотирма па4805 фірми "Brüel & Kjer" і піддавався впливу вібрами електродів 2-2/, 3-3/, 4–4/, 5-5/, пара 2-2/ розрації на частоті 100Гц з прискоренням 1g. Потім ташована паралельно вектору поляризації Р, а перетворювач за допомогою спеціального нагрівапари 3-3/, 4–4/, 5-5/ - перпендикулярно вектору поча нагрівався до температури 50±3°С. Вимірюваляризації Р, та узгоджувальні підсилювачі заряду 6 лася відносна похибка для перетворювача за та напруги 7. Електроди 2 та 3 під'єднані до вихосхемою прототипу та за схемою перетворювача, ду та входу підсилювача напруги 7, електроди 4 та що заявляється. Результати вимірів: 5 під'єднані до входу та виходу підсилювача заря- прототип: =2,1%; ду 6, а електроди 2/ та 3/ підключені до загального - перетворювач, що заявляється: =1,14%. проводу схеми. Вектор сили F (механічної величини) прикладений до п'єзоелементу паралельно Комп’ютерна верстка Л.Литвиненко Підписне Тираж 26 прим. Міністерство освіти і науки України Державний департамент інтелектуальної власності, вул. Урицького, 45, м. Київ, МСП, 03680, Україна ДП “Український інститут промислової власності”, вул. Глазунова, 1, м. Київ – 42, 01601

Дивитися

Додаткова інформація

Назва патенту англійською

Piezoelectric mechanical-electric transducer

Автори англійською

Sharapov Valeriy Mykhaylovych, Musiienko Maksym Pavlovych, Rotte Serhiy Viktorovych, Sharapova Olena Valeriivna

Назва патенту російською

Пьезоэлектрический преобразователь механических величин в электрические

Автори російською

Шарапов Валерий Михайлович, Мусиенко Максим Павлович, Ротте Сергей Викторович, Шарапова Елена Валерьевна

МПК / Мітки

МПК: H01L 41/08, G01L 1/16
