Анкерний кріпильний пристрій

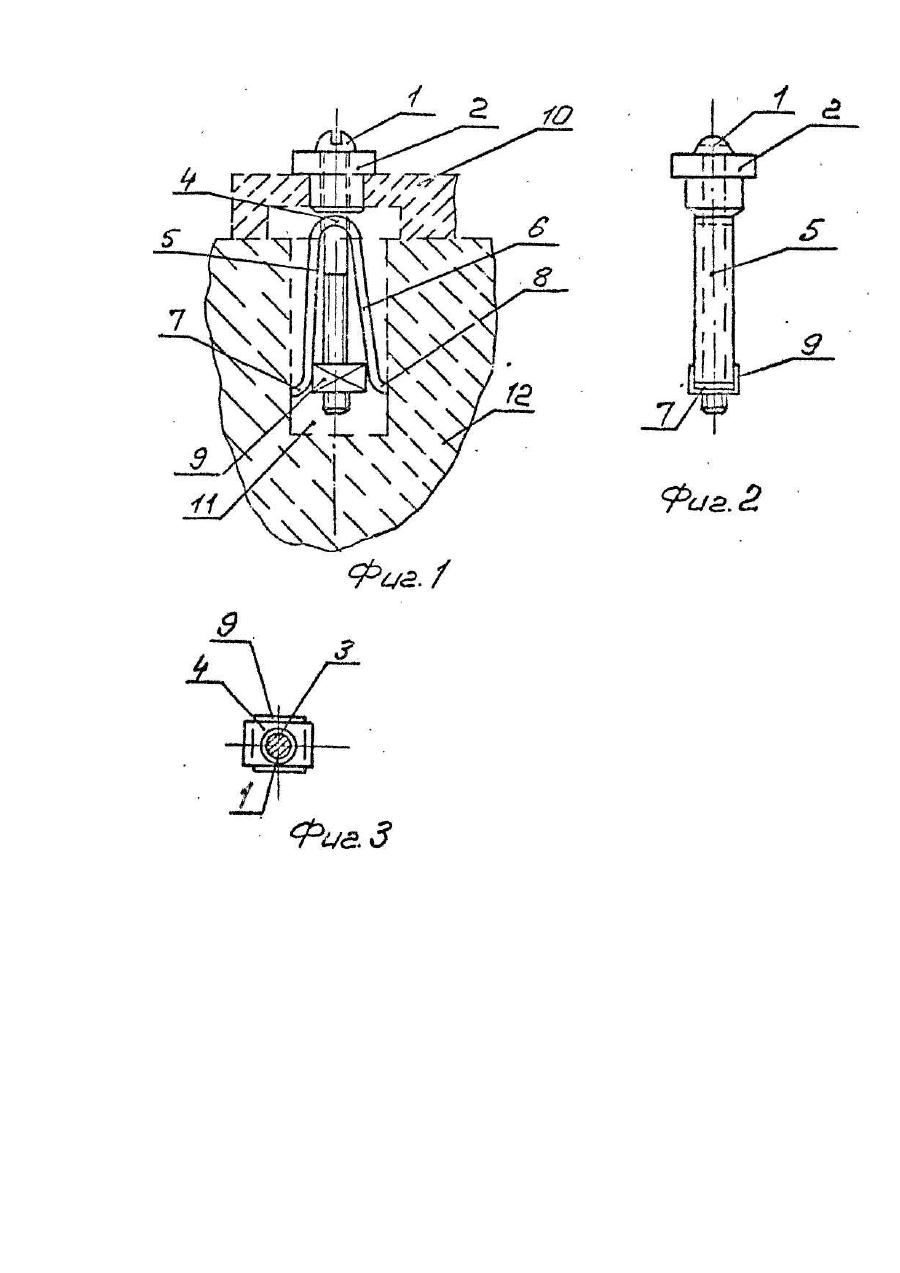

Изобретение относится к машиностроению, а именно к устройствам для соединения деталей. Известно анкерное крепежное устройство, содержащее болт и два штампованных элемента клиновидной формы, соединенные между собой перемычкой, которая разрушается при сборке (см. патент США № 40697310, кл. 85-72,1978 г). Недостаток данного крепежного устройства состоит в сложной конфигурации заготовки и в необходимости затраты энергии на разрушение Перемычки в процессе сборки соединенения. Прототипом предлагаемого изобретения является анкерное крепежное устройство, содержащее винт, установленный на нем центральный клиновый элемент с возможностью взаимодействия с наклонными боковыми поверхностями боковых клиновых элементов выполненных из листового материала и соединенных между собой перемычкой с отверстием под стержень болта (см. авт.св. СССР № 838114, кл. F 16 В 13/10, 1979 г.). Недостаток устройства состоит в сложной заготовке для боковых клиновых элементов, соединенных перемычкой, имеющих П-образное поперечное сечение, что усложняет конструкцию и ограничивает технологические возможности применения устройства, например, для прямоугольных отверстий с малыми размерами, В основу изобретения поставлена задача усовершенствования анкерного крепежного устройства путем упрощения конструкции и монтажа устройства в отверстии базовой детали. Технический результат при осуществлении изобретения заключается в повышении надежности крепления изделия в отверстиях с малыми размерами в базовой детали. Поставленная задача решается тем, что в анкерном крепежном устройстве, содержащим винт, центральный клиновой элемент с осевым отверстием и соединенные перемычкой с отверстием под стержень винта боковые клиновые элементы, согласно изобретению центральный элемент выполнен в виде квадратной гайки, а боковые элементы, выполненные за одно целое с перемычкой имеют скобообразную форму и загнутые во внешнюю сторону концы. Совокупность существенных признаков изобретения, в том числе выполнение боковых элементов за одно целое с перемычкой в виде скобы с загнутыми во внешнюю сторону концами, обеспечивает достижение упомянутого технического результата. На фиг. 1 изображен общий вид анкерного устройства; на фиг. 2 - то же, вид сбоку; на фиг, 3 - то же, вид в плане. Предлагаемое анкерное устройство содержит винт 1, пропущенный через отверстие во втулке 2 и отверстие 3 в перемычке 4 боковых элементов 5 и 6, выполненных из полосового материала за одно целое с перемычкой 4 и имеющих загнутые во внешнюю сторону концы 7 и 8, квадратную гайку 9, навернутую на винт 1 и установленную с возможностью взаимодействия с наклонными поверхностями элементов 5 и б. Прикрепляемое изделие показано пунктиром и обозначено поз.10. Анкерное крепежное устройство в сборе установлено в глухом отверстии 11 детали 12 показанной пунктиром. При заворачивании винта 1 гайка 9 перемещается о осевом направлении и разводит боковые элементы 5 и 6, в стороны, прижимая загнутые концы 7 и 8 к поверхности стенок прямоугольного отверстия 11 и заклинивая в нем все устройство. Простота конструкции, компактность устройства являются преимуществом по сравнению с прототипом и обеспечивают расширение его технологических возможностей путем закрепления устройства в пряоугольных отверстиях с малыми размерами.
