E02D 5/80 — грунтові анкери

Номер патенту: 97790

Опубліковано: 10.04.2015

Автор: Мікульонок Ігор Олегович

МПК: E02D 5/80

Мітки: якір

Формула / Реферат:

1. Якір, що містить стрижень із загостреним наконечником та гвинтовою лопаттю, який відрізняється тим, що щонайменше на одній з поверхонь гвинтової лопаті за допомогою шарніра закріплено щонайменше одну пластину, при цьому шарнір кожної пластини розташовано в її нижній частині і споряджено обмежником повороту.2. Якір за п. 1, який відрізняється тим, що кожну пластину споряджено фіксатором її положення на поверхні гвинтової лопаті.

Номер патенту: 92461

Опубліковано: 11.08.2014

Автор: Купчак Володимир Романович

МПК: E02D 5/80, E04B 1/49, F16B 13/00 ...

Мітки: пристрій, анкерний

Формула / Реферат:

1. Анкерний пристрій для установки і утримання в ґрунті опор об'єктів різного призначення, що містить основу з монтажними елементами для з'єднання з опорою встановлюваної конструкції і утримувальні елементи, з'єднані з основою, який відрізняється тим, що основа має щонайменше три розміщених вздовж витікаючих з однієї точки променів з однаковою просторовою кутовою відстанню профільованих плеча, орієнтованих вниз під кутами до горизонталі,...

Номер патенту: 36746

Опубліковано: 10.11.2008

Автори: Карманов Максим Васильович, Білоус Лілія Миколаївна, Гололобов Борис Дмитрович, Сергієнко Олена Юріївна, Шарабарін Олександр Герасимович

МПК: E02D 5/80

Мітки: анкер-ін'єктор

Формула / Реферат:

Анкер-ін'єктор, який містить зовнішню перфоровану і внутрішню труби, розтискний тампон, розміщений на внутрішній трубі між двома фланцями, подовжувальний патрубок, жорстко закріплений на фланці труби, кільцеподібну манжету із захисним ковпачком, розміщеним на кільцевій манжеті з періодичним профілем у вигляді циліндричних поверхонь різних діаметрів, який відрізняється тим, що додатково містить пустотний наконечник з конусною кришкою, жорстко...

Номер патенту: 21424

Опубліковано: 15.03.2007

Автори: Ходорівський Михайло Степанович, Шевченко Юрій Валер'янович, Олексієнко Леонід Миколаєвич

МПК: E02D 5/80, E02D 5/22

Мітки: гвинтова, паля

Формула / Реферат:

1. Гвинтова паля, що містить стовбур з жорстко закріпленою гвинтовою лопаттю, яка відрізняється тим, що додатково містить напрямний пристрій, який фіксується на поверхні грунта і має центральний отвір, в якому розташований стовбур палі, та радіальний паз, в якому розміщений виток гвинтової лопаті.2. Гвинтова паля за п. 1, яка відрізняється тим, що на напрямному пристрої розташований ролик з можливістю контакту з верхньою поверхнею...

Номер патенту: 21423

Опубліковано: 15.03.2007

Автори: Ходорівський Михайло Степанович, Шевченко Юрій Валер'янович, Олексієнко Леонід Миколаєвич

МПК: E02D 5/80, E02D 5/22

Мітки: гвинтова, паля

Формула / Реферат:

1. Паля гвинтова, що містить стовбур з жорстко закріпленою гвинтовою лопаттю, яка відрізняється тим, що гвинтова лопать виконана з двох витків - основного та різального, які виконані з однаковим кроком h.2. Паля гвинтова за п. 1, яка відрізняється тим, що різальний виток має зміннй радіус, який зменшується з кроком h.3. Паля гвинтова за пп. 1, 2, яка відрізняється тим, що різальний виток має периферійну різальну кромку...

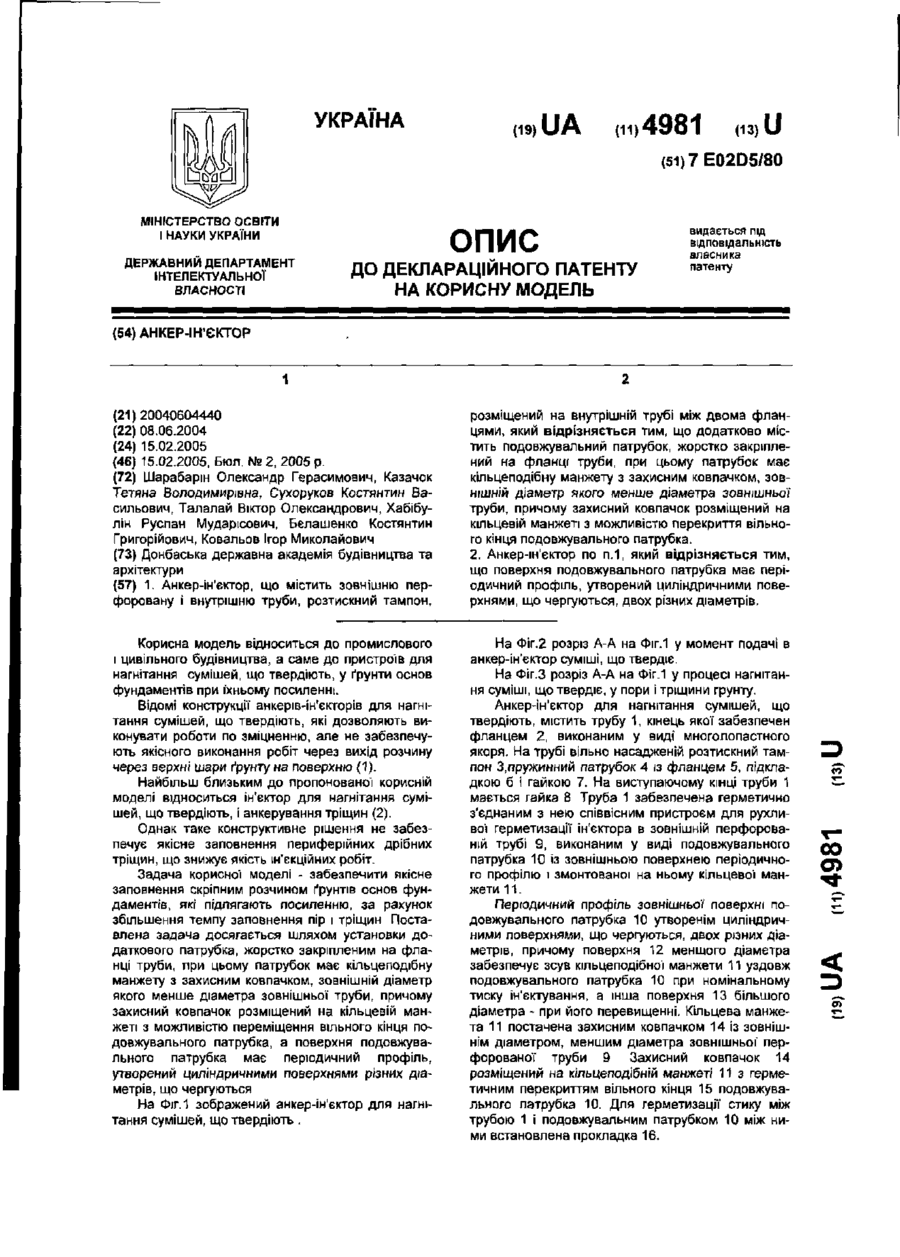

Номер патенту: 4981

Опубліковано: 15.02.2005

Автори: Ковальов Ігор Миколайович, Хабібулін Руслан Мударісович, Казачок Тетяна Володимирівна, Сухоруков Костянтин Васильович, Бєлашенко Костянтин Григорійович, Талалай Віктор Олександрович, Шарабарін Олександр Герасимович

МПК: E02D 5/80

Мітки: анкер-ін'єктор

Формула / Реферат:

1. Анкер-ін'єктор, що містить зовнішню перфоровану і внутрішню труби, розтискний тампон, розміщений на внутрішній трубі між двома фланцями, який відрізняється тим, що додатково містить подовжувальний патрубок, жорстко закріплений на фланці труби, при цьому патрубок має кільцеподібну манжету з захисним ковпачком, зовнішній діаметр якого менше діаметра зовнішньої труби, причому захисний ковпачок розміщений на кільцевій манжеті з можливістю...

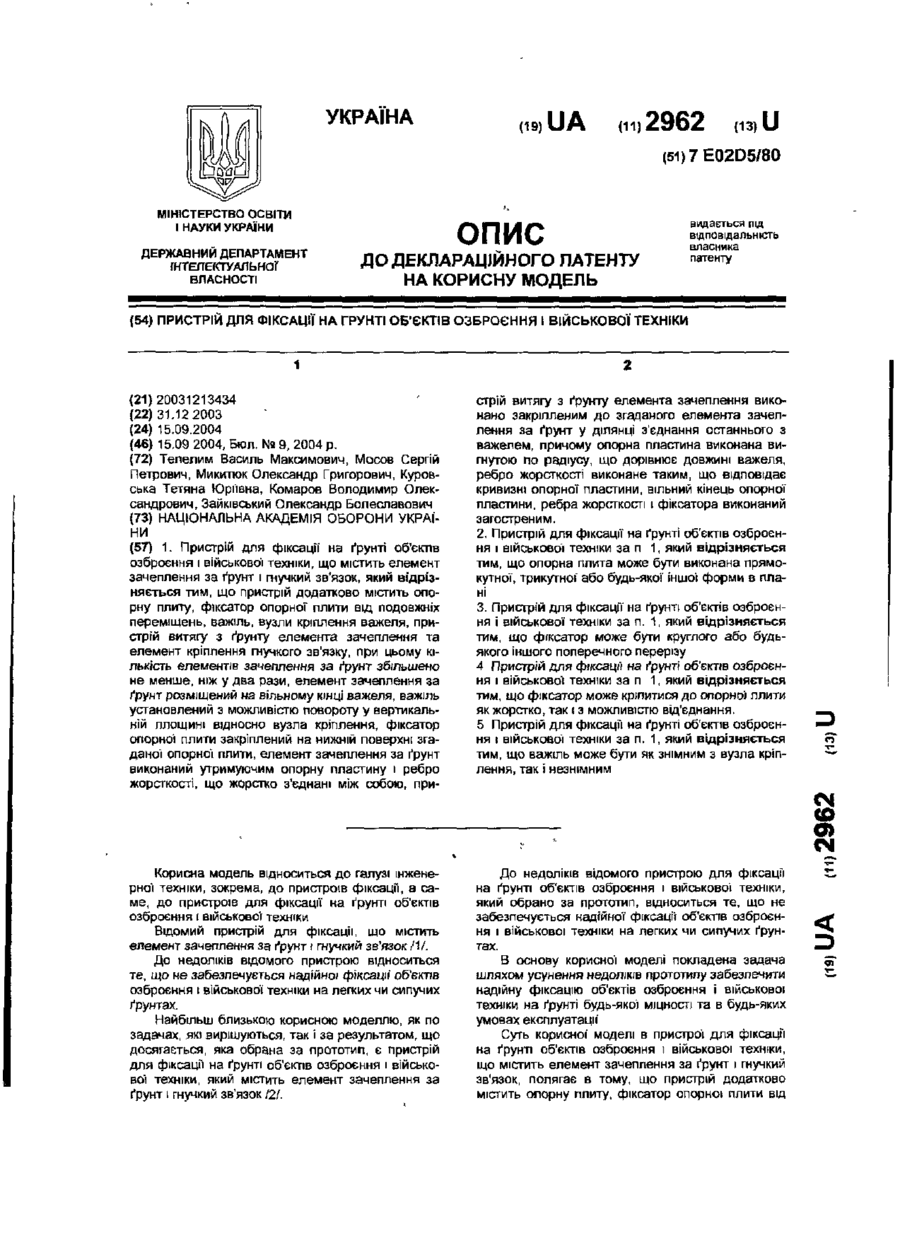

Номер патенту: 2962

Опубліковано: 15.09.2004

Автори: Мосов Сергій Петрович, Комаров Володимир Олександрович, Микитюк Олександр Григорович, Телелим Василь Максимович, Куровська Тетяна Юріївна, Зайківський Олександр Болеславович

МПК: E02D 5/80

Мітки: техніки, фіксації, військової, об'єктів, грунті, пристрій, озброєння

Формула / Реферат:

1. Пристрій для фіксації на ґрунті об'єктів озброєння і військової техніки, що містить елемент зачеплення за ґрунт і гнучкий зв'язок, який відрізняється тим, що пристрій додатково містить опорну плиту, фіксатор опорної плити від подовжніх переміщень, важіль, вузли кріплення важеля, пристрій витягу з ґрунту елемента зачеплення та елемент кріплення гнучкого зв'язку, при цьому кількість елементів зачеплення за ґрунт збільшено не менше, ніж у два...

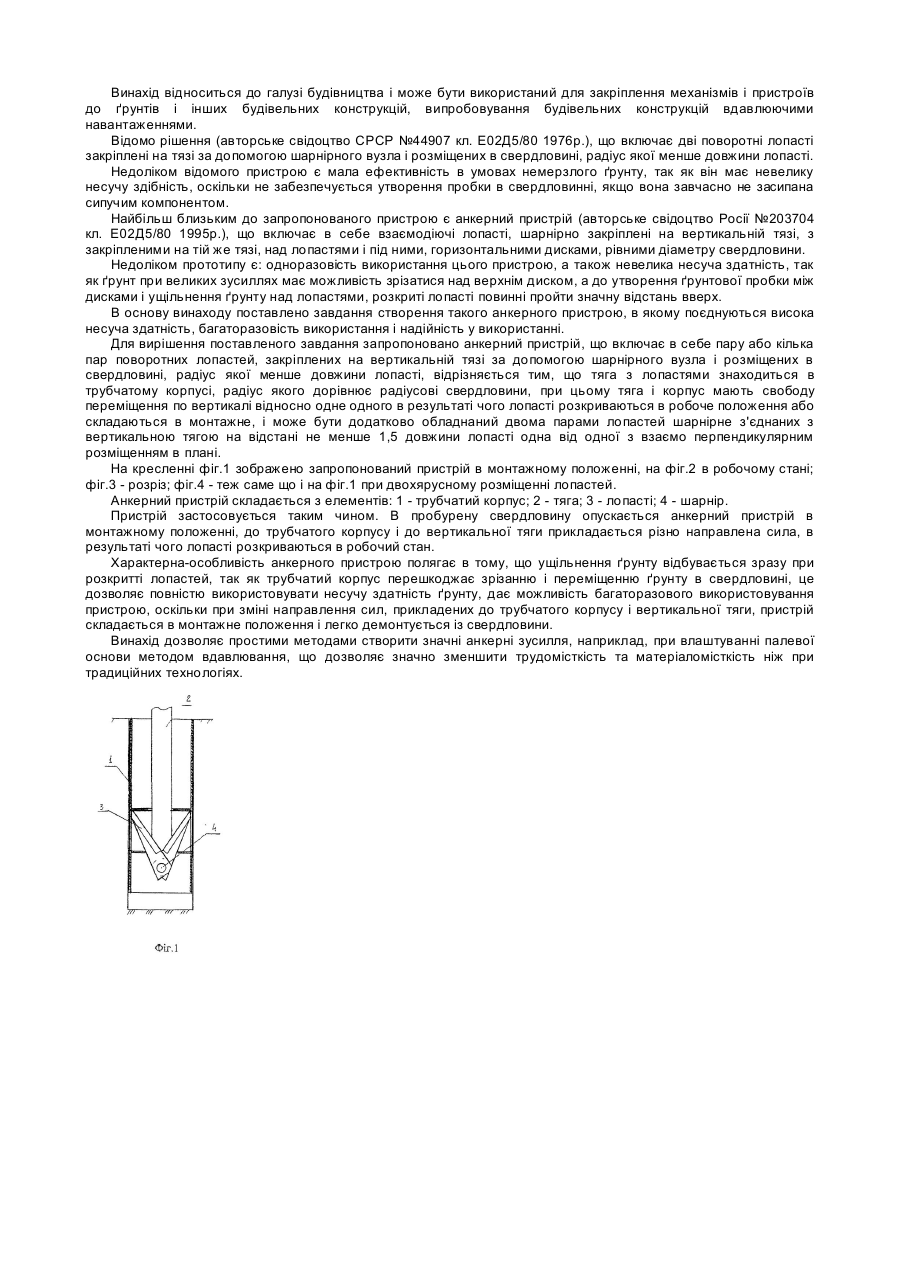

Номер патенту: 63282

Опубліковано: 15.01.2004

Автор: Каштелян Микола Михайлович

МПК: E02D 5/80

Мітки: анкерний, пристрій

Формула / Реферат:

1. Анкерний пристрій, що включає в себе принаймні пару поворотних лопатей, закріплених на вертикальній тязі за допомогою шарнірного вузла і розміщених в свердловині, радіус якої менший довжини лопаті, який відрізняється тим, що тяга з лопатями знаходиться в трубчастому корпусі, радіус якого менший довжини лопаті, при цьому тяга і корпус мають свободу переміщення по вертикалі відносно одне одного для розкриття лопатей в робоче положення або...

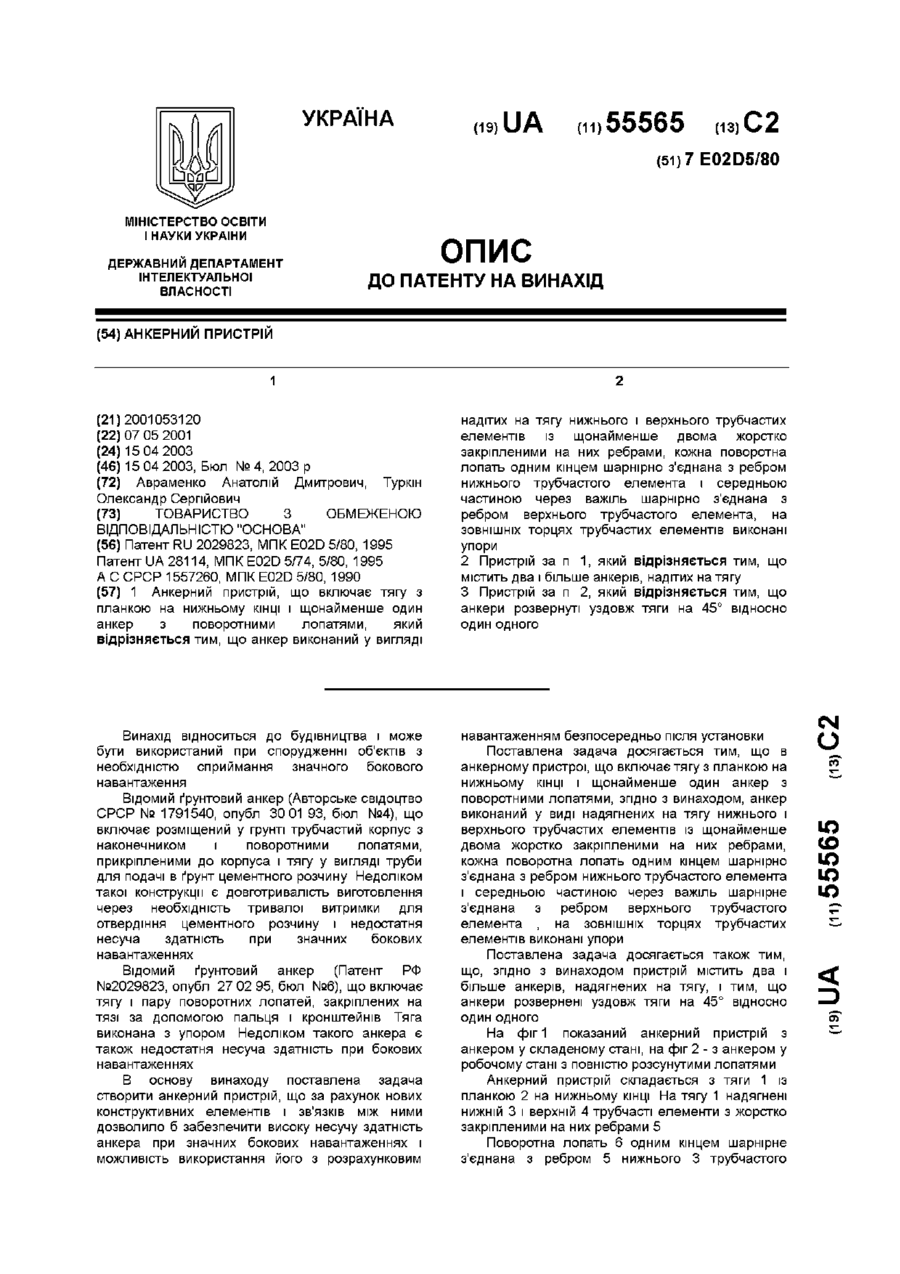

Номер патенту: 55565

Опубліковано: 15.04.2003

Автори: Авраменко Анатолій Дмитрович, Туркін Олександр Сергійович

МПК: E02D 5/80

Мітки: пристрій, анкерний

Формула / Реферат:

1. Анкерний пристрій, що включає тягу з планкою на нижньому кінці і щонайменше один анкер з поворотними лопатями, який відрізняється тим, що анкер виконаний у вигляді надітих на тягу нижнього і верхнього трубчастих елементів із щонайменше двома жорстко закріпленими на них ребрами, кожна поворотна лопать одним кінцем шарнірно з'єднана з ребром нижнього трубчастого елемента і середньою частиною через важіль шарнірно з'єднана з ребром верхнього...

Номер патенту: 30767

Опубліковано: 15.12.2000

Автори: Шахов Сергій Олександрович, Погрібний Дмитро Пилипович, Шахов Олександр Миколайович

МПК: E02D 5/80

Мітки: анкер, ромашка, грунтовий

Формула / Реферат:

1. Грунтовий анкер, що включає тросову розтяжку і анкерні елементи, який відрізняється тим, що корпус анкера виконаний з пружного матеріалу у формі зрізаного тіла обертання, по твірній корпуса виконані прорізи, що утворюють пелюсткові елементи, нижні кінці яких з'єднані гнучкими тягами з розклинювальним якорем, на якому закріплена тросова розтяжка, що взаємодіє з тросовим захватом, встановленим у верхній частині корпуса.2. Грунтовий...

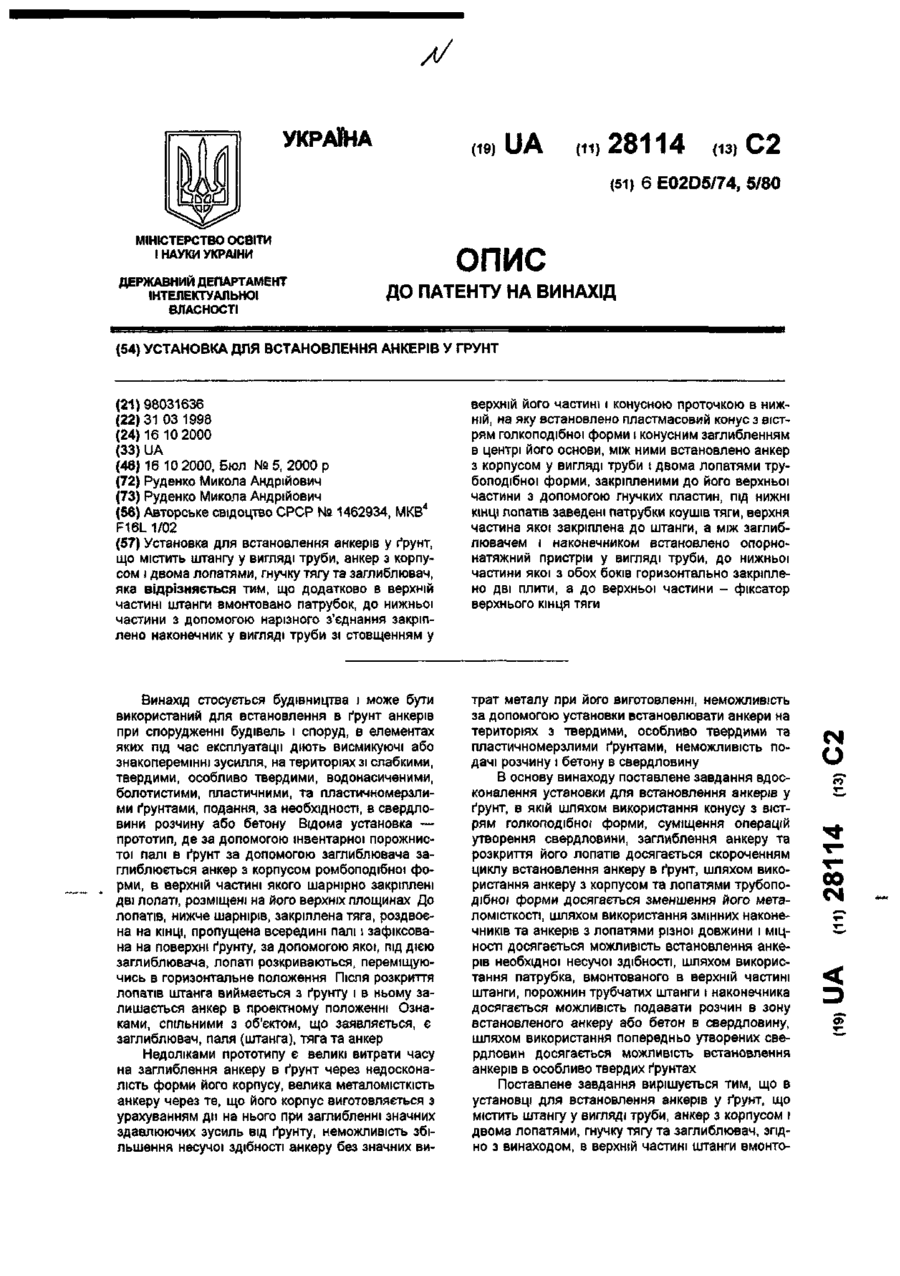

Номер патенту: 28114

Опубліковано: 16.10.2000

Автор: Руденко Микола Андрійович

МПК: E02D 5/80, E02D 5/74

Мітки: встановлення, анкерів, грунт, установка

Формула / Реферат:

Установка для встановлення анкерів у грунт, що містить штангу у вигляді труби, анкер з корпусом і двома лопатями, гнучку тягу та заглиблювач, яка відрізняється тим, що додатково в верхній частині штанги вмонтовано патрубок, до нижньої частини з допомогою нарізного з'єднання закріплено наконечник у вигляді труби зі стовщенням у верхній його частині і конусною проточкою в нижній, на яку встановлено пластмасовий конус з вістрям голкоподібної...

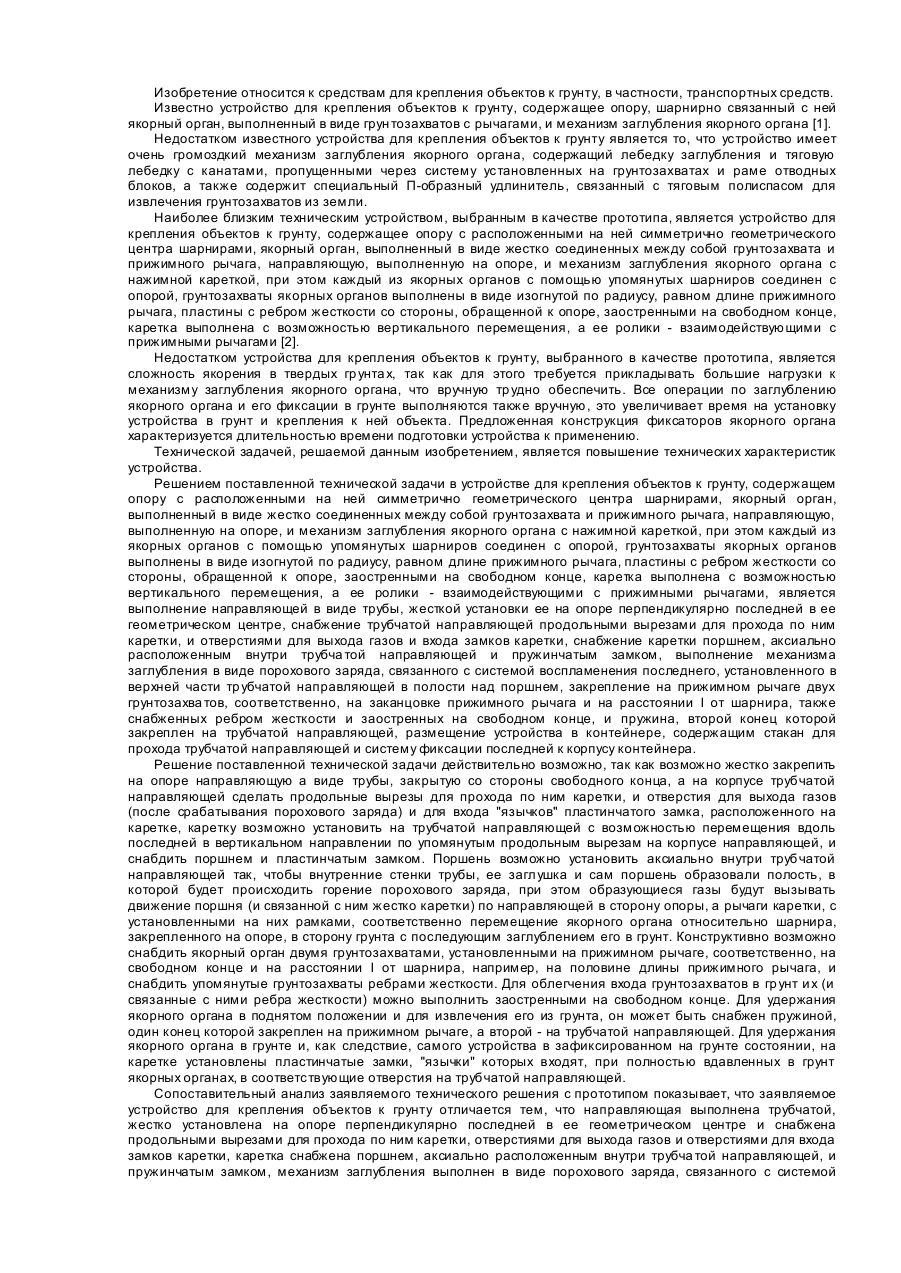

Номер патенту: 23782

Опубліковано: 16.06.1998

Автори: Комаров Володимир Олександрович, Павленко Анатолій Володимирович

МПК: E02D 5/80

Мітки: пристрій, об'єктів, грунту, кріплення

Формула / Реферат:

1. Устройство для крепления объектов к грунту, содержащее опору с расположенными на ней симметрично относительно геометрического центра шарнирами, якорный орган, выполненный в виде жестко соединенных между собой грунтозахвата и прижимного рычага, направляющую, выполненную на опоре, и механизм заглубления якорного органа с нажимной кареткой, при этом каждый из якорных органов с помощью упомянутых шарниров соединен с опорой, грунтозахваты...

Номер патенту: 21553

Опубліковано: 06.01.1998

Автори: Тісновський Леонід Рахмилович, Павленко Анатолій Володимирович, Комаров Володимир Олександрович

МПК: E02D 5/80

Мітки: пристрій, якірний

Формула / Реферат:

1. Якорное устройство, содержащее опору, шарнирно связанный с ней якорный орган, выпол­ненный в виде грунтозахвата с рычагами, и меха­низм заглубления якорного органа, отличаю­щийся тем, что на опоре установлен ограничитель перемещений, якорный орган выполнен в виде двух грунтозахватов, установленных на прижим­ном рычаге соответственно, на его свободном конце и на расстоянии 1 от шарнира, грунтозахваты снаб­жены ребром жесткости, выполненным...

Номер патенту: 21552

Опубліковано: 06.01.1998

Автори: Павленко Анатолій Володимирович, Тісновський Леонід Рахмилович, Комаров Володимир Олександрович

МПК: E02D 5/80

Мітки: фіксації, об'єктів, пристрій, грунту

Формула / Реферат:

1. Устройство для фиксации объектов к грун­ту, содержащее опору с расположенными на ней симметрично геометрического центра шарнирами, якорный орган, выполненный в виде жестко соеди­ненных между собой грунтозахвата и прижимного рычага, направляющую, выполненную на опоре, и механизм заглубления якорного органа с нажим­ной кареткой, при этом каждый из якорных орга­нов с помощью упомянутых шарниров соединен с опорой, грунтозахвата якорных органов...

Номер патенту: 179

Опубліковано: 30.04.1993

Автори: Чувенков Юрій Васильович, Романов Станіслав Васильович, Волков Михайло Григорович

МПК: E02D 5/80

Мітки: анкерний, пристрій

Формула / Реферат:

Формула изобретенияАнкерное устройство для закрепления конструкций на поверхности грунта, включающее корпус и расположенную внутри него плиту, снабженную патрубком, присоединенным к вакуумному насосу, отличающееся тем, что, с целью увеличения стабильности прижимающей силы и облегчения погружения и извлечения стенок корпуса, устройство снабжено оболочкой из эластичного воздухонепроницаемого материала, расположенной внутри корпуса и...
