Кріпильний пристрій

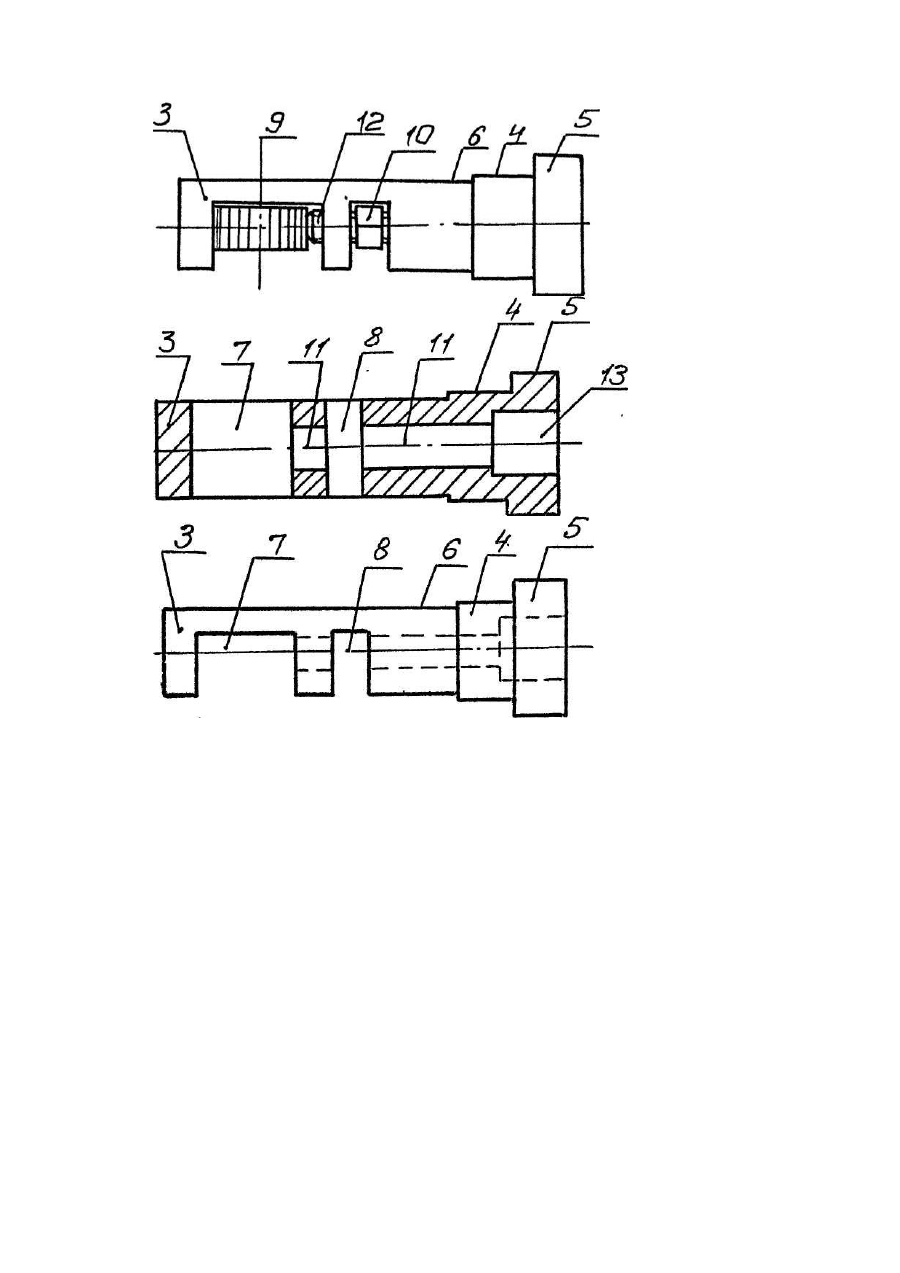

Изобретение относится к области машиностроения и касается крепежных устройств для закрепления деталей или изделий в отверстиях других деталей. Прототипом предлагаемого изобретения является крепежное устройство, в котором упругий элемент, образующий замыкающую головку, выполнен в виде кольца, а стержень - двухступенчатым, при этом ступень большего диаметра расположена со стороны винта, а ступень меньшего диаметра расположена со стороны замыкающей головки и выполнена со сквозным симметрично относительно оси стержня окном [1]. Выполнение в стержне в зоне меньшего диаметра сквозного окна ограничивает ширину кольца упругого элемента, что сказывается на устойчивости стержня и надежности крепления устройства в отверстии базовой детали. В основу изобретения поставлена задача усовершенствования крепежного устройства путем упрощения конструкции. Технический результат при осуществлении изобретения заключается в повышении надежности закрепления устройства в отверстии базовой детали. Поставленная задача решается тем, что в крепежном устройстве, содержащем двухступенчатый стержень с центральным отверстием под винт на одном конце и упругим элементом в виде кольца, размещенным в сквозном окне на другом конце, согласно изобретению центральное отверстие выполнено гладким, окно имеет форму паза, а стержень снабжен для размещения гайки поперечным пазом, глубина которого равна по величине размеру гайки под ключ. Выполнение в стержне поперечного паза для размещения гайки позволяет не выполнять в центральном отверстии резьбы и дает возможность использовать стандартные винт и гайку, что упрощает конструкцию и сборку устройства в целом; выполнение окна по форме паза обеспечивает установку упругого кольца большей ширины, что повышает надежность закрепления устройства в отверстии базовой детали. В результате совокупность существенных признаков обеспечивает достижение указанного технического результата. На фиг.1 изображен общий вид крепежного устройства, разрез; на фиг.2 - то же, вид в плане; на фиг.3 и 4 - конструкция стержня. Крепежное устройство установлено в глухом отверстии 1 детали 2 и содержит двухступенчатый стержень 3 с первой ступенью 4, расположенный над отверстием 1 и снабженной цилиндрической головкой 5. Вторая ступень 6 меньшего диаметра, расположена непосредственно в отверстии 1 и снабжена поперечными пазами 7 и 8, в первом из которых установлен упругий элемент в виде кольца 9, а во втором расположена гайка 10, при этом глубина паза 8 равна по величине размеру гайки 10 под ключ. В стержне 3 центральное отверстие 11 выполнено гладким и в нем расположен винт 12, ввернутый через гайку 10 до упора в кольцо 9. Головка винта 12 расположена в полости цилиндрической расточки 13, выполненной в стержне 1. Прикрепляемое изделие обозначено поз. 14. Все устройство в сборе вводится в отверстие 1 до упора ступени 4 в поверхность детали 2, при этом стержень 3 пропущен через отверстие в прикрепляемом изделии 14. Затем заворачиванием винта 12 производят сжатие кольца 9. За счет радиальной деформации кольца осуществляется заклинивание стержня внутри отверстия. Простота конструкции устройства и компактность позволяет использовать его для крепления в отверстиях небольшого диаметра, например, изделий, в бытовой технике, приборостроении и других отраслей народного хозяйства.
