П’єзоелектричний перетворювач механічних величин

Формула / Реферат | Подібні патенти | МПК / Мітки | Додаткова інформація | Код посилання

Номер патенту: 12406

Опубліковано: 15.02.2006

Автори: Ротте Сергій Вікторович, Шарапова Олена Валеріївна, Мусієнко Максим Павлович, Шарапов Валерій Михайлович

Завантажити PDF файл.

Формула / Реферат

П'єзоелектричний перетворювач механічних величин, що містить п'єзоелемент з електродами та два узгоджувальних підсилювачі, один з яких підсилювач заряду, а інший підсилювач напруги, який відрізняється тим, що п'єзоелемент виконаний у вигляді прямокутного паралелепіпеда з трьома парами електродів, причому електроди розташовані на гранях, які паралельні вектору поляризації Р, електроди, які розташовані на одній із граней п'єзоелемента, з'єднані з входом та виходом підсилювача напруги та з входом підсилювача заряду, а електроди на протилежній грані підключені до загального проводу схеми та до виходу підсилювача заряду, а вектор сили F прикладений до п'єзоелемента паралельно вектору поляризації Р.

Текст

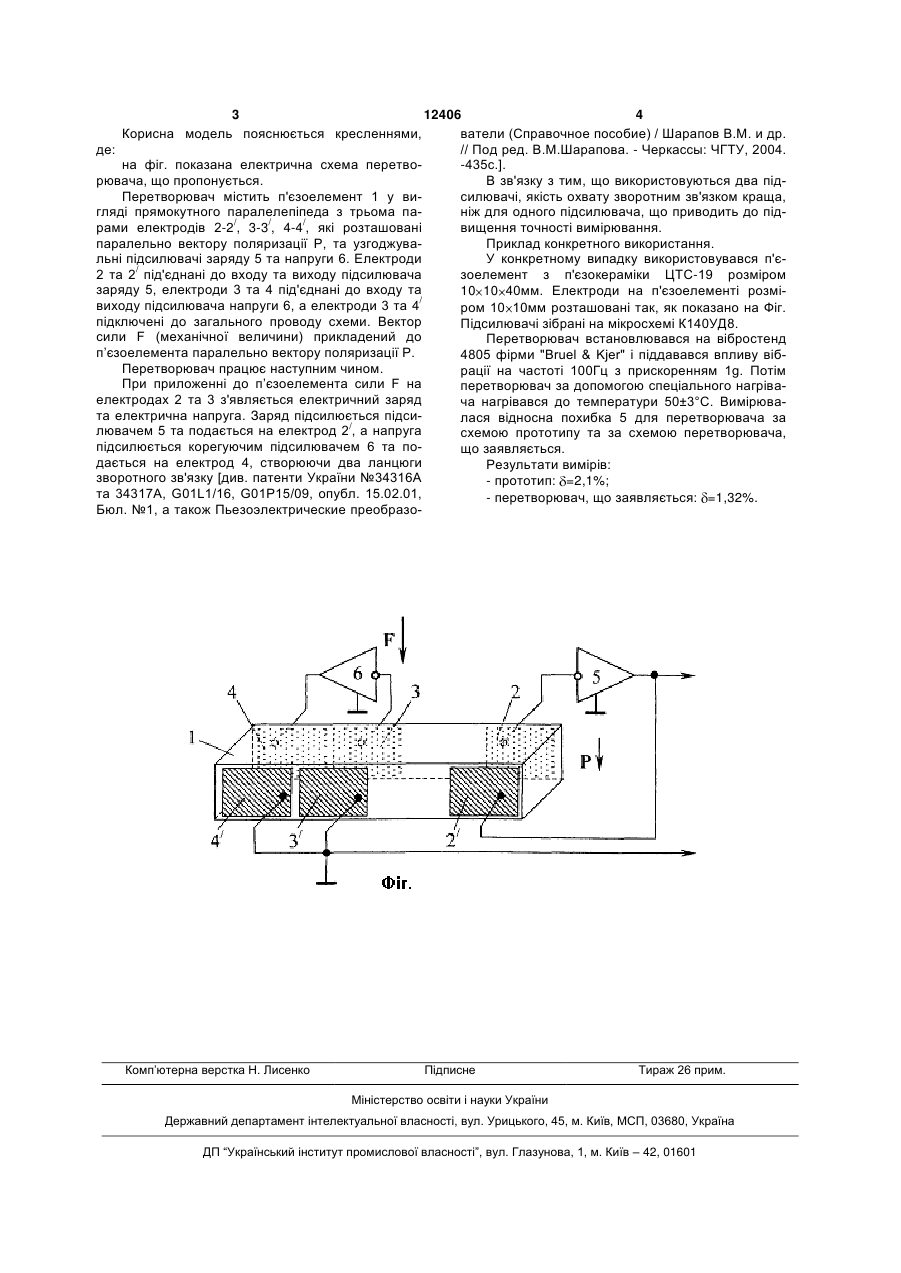

П'єзоелектричний перетворювач механічних величин, що містить п'єзоелемент з електродами та два узгоджувальних підсилювачі, один з яких 3 12406 4 Корисна модель пояснюється кресленнями, ватели (Справочное пособие) / Шарапов В.М. и др. де: // Под ред. В.М.Шарапова. - Черкассы: ЧГТУ, 2004. на фіг. показана електрична схема перетво-435с.]. рювача, що пропонується. В зв'язку з тим, що використовуються два підПеретворювач містить п'єзоелемент 1 у висилювачі, якість охвату зворотним зв'язком краща, гляді прямокутного паралелепіпеда з трьома паніж для одного підсилювача, що приводить до підрами електродів 2-2/, 3-3/, 4-4/, які розташовані вищення точності вимірювання. паралельно вектору поляризації Р, та узгоджуваПриклад конкретного використання. льні підсилювачі заряду 5 та напруги 6. Електроди У конкретному випадку використовувався п'є2 та 2/ під'єднані до входу та виходу підсилювача зоелемент з п'єзокераміки ЦТС-19 розміром заряду 5, електроди 3 та 4 під'єднані до входу та 10 10 40мм. Електроди на п'єзоелементі розмівиходу підсилювача напруги 6, а електроди 3 та 4/ ром 10 10мм розташовані так, як показано на Фіг. підключені до загального проводу схеми. Вектор Підсилювачі зібрані на мікросхемі К140УД8. сили F (механічної величини) прикладений до Перетворювач встановлювався на вібростенд п’єзоелемента паралельно вектору поляризації Р. 4805 фірми "Bruel & Kjer" і піддавався впливу вібПеретворювач працює наступним чином. рації на частоті 100Гц з прискоренням 1g. Потім При приложенні до п’єзоелемента сили F на перетворювач за допомогою спеціального нагріваелектродах 2 та 3 з'являється електричний заряд ча нагрівався до температури 50±3°С. Вимірювата електрична напруга. Заряд підсилюється підсилася відносна похибка 5 для перетворювача за / лювачем 5 та подається на електрод 2 , а напруга схемою прототипу та за схемою перетворювача, підсилюється корегуючим підсилювачем 6 та пощо заявляється. дається на електрод 4, створюючи два ланцюги Результати вимірів: зворотного зв'язку [див. патенти України №34316А - прототип: =2,1%; та 34317А, G01L1/16, G01Р15/09, опубл. 15.02.01, - перетворювач, що заявляється: =1,32%. Бюл. №1, а також Пьезоэлектрические преобразо Комп’ютерна верстка Н. Лисенко Підписне Тираж 26 прим. Міністерство освіти і науки України Державний департамент інтелектуальної власності, вул. Урицького, 45, м. Київ, МСП, 03680, Україна ДП “Український інститут промислової власності”, вул. Глазунова, 1, м. Київ – 42, 01601
