П`єзоелектричний перетворювач механічних величин

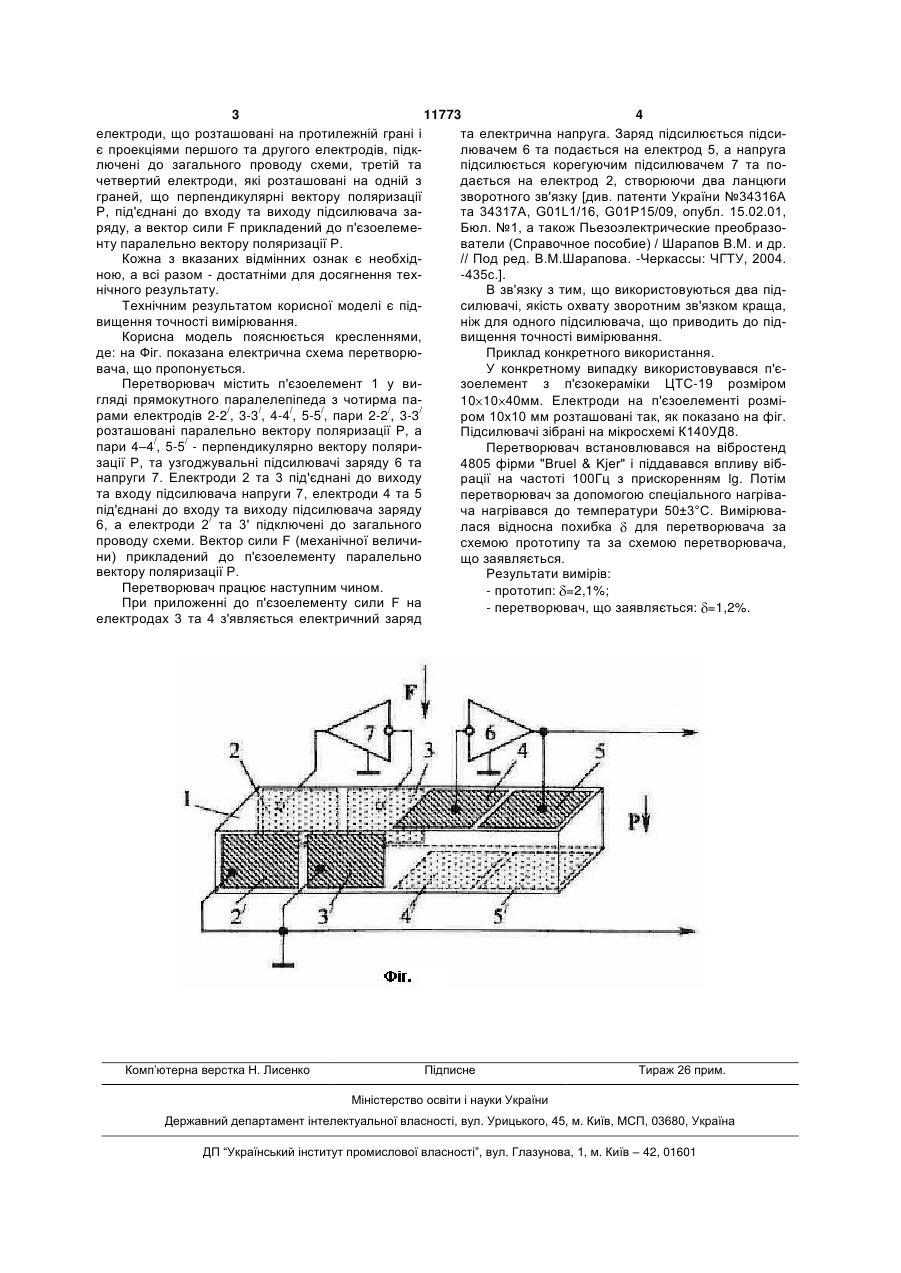

П'єзоелектричний перетворювач механічних величин, що містить п'єзоелемент з електродами та два узгоджувальних підсилювачі, один з яких підсилювач заряду, а інший - підсилювач напруги, який відрізняється тим, що п'єзоелемент виконаний у вигляді прямокутного паралелепіпеда з чо 3 11773 4 електроди, що розташовані на протилежній грані і та електрична напруга. Заряд підсилюється підсиє проекціями першого та другого електродів, підклювачем 6 та подається на електрод 5, а напруга лючені до загального проводу схеми, третій та підсилюється корегуючим підсилювачем 7 та почетвертий електроди, які розташовані на одній з дається на електрод 2, створюючи два ланцюги граней, що перпендикулярні вектору поляризації зворотного зв'язку [див. патенти України №34316А Р, під'єднані до входу та виходу підсилювача зата 34317А, G01L1/16, G01Р15/09, опубл. 15.02.01, ряду, а вектор сили F прикладений до п'єзоелемеБюл. №1, а також Пьезоэлектрические преобразонту паралельно вектору поляризації Р. ватели (Справочное пособие) / Шарапов В.М. и др. Кожна з вказаних відмінних ознак є необхід// Под ред. В.М.Шарапова. -Черкассы: ЧГТУ, 2004. ною, а всі разом - достатніми для досягнення тех-435с.]. нічного результату. В зв'язку з тим, що використовуються два підТехнічним результатом корисної моделі є підсилювачі, якість охвату зворотним зв'язком краща, вищення точності вимірювання. ніж для одного підсилювача, що приводить до підКорисна модель пояснюється кресленнями, вищення точності вимірювання. де: на Фіг. показана електрична схема перетворюПриклад конкретного використання. вача, що пропонується. У конкретному випадку використовувався п'єПеретворювач містить п'єзоелемент 1 у визоелемент з п'єзокераміки ЦТС-19 розміром гляді прямокутного паралелепіпеда з чотирма па10 10 40мм. Електроди на п'єзоелементі розмірами електродів 2-2/, 3-3/, 4-4/, 5-5/, пари 2-2/, 3-3/ ром 10х10 мм розташовані так, як показано на фіг. розташовані паралельно вектору поляризації Р, а Підсилювачі зібрані на мікросхемі К140УД8. пари 4–4/, 5-5/ - перпендикулярно вектору поляриПеретворювач встановлювався на вібростенд зації Р, та узгоджувальні підсилювачі заряду 6 та 4805 фірми "Bruel & Kjer" і піддавався впливу вібнапруги 7. Електроди 2 та 3 під'єднані до виходу рації на частоті 100Гц з прискоренням lg. Потім та входу підсилювача напруги 7, електроди 4 та 5 перетворювач за допомогою спеціального нагрівапід'єднані до входу та виходу підсилювача заряду ча нагрівався до температури 50±3°С. Вимірюва6, а електроди 2/ та 3' підключені до загального лася відносна похибка для перетворювача за проводу схеми. Вектор сили F (механічної величисхемою прототипу та за схемою перетворювача, ни) прикладений до п'єзоелементу паралельно що заявляється. вектору поляризації Р. Результати вимірів: Перетворювач працює наступним чином. - прототип: =2,1%; При приложенні до п'єзоелементу сили F на - перетворювач, що заявляється: =1,2%. електродах 3 та 4 з'являється електричний заряд Комп’ютерна верстка Н. Лисенко Підписне Тираж 26 прим. Міністерство освіти і науки України Державний департамент інтелектуальної власності, вул. Урицького, 45, м. Київ, МСП, 03680, Україна ДП “Український інститут промислової власності”, вул. Глазунова, 1, м. Київ – 42, 01601
