П’єзоелектричний перетворювач механічних величин

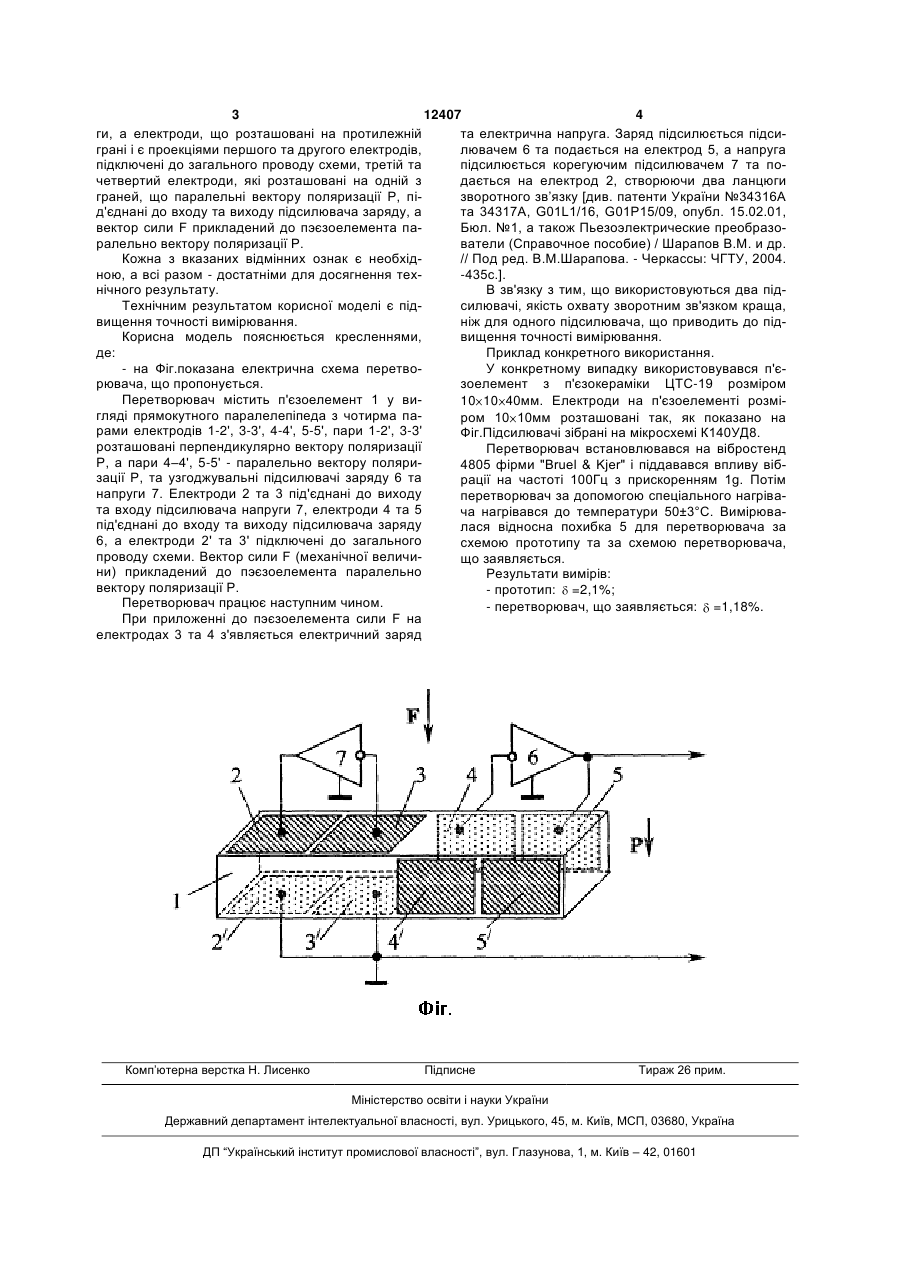

П'єзоелектричний перетворювач механічних величин, що містить п'єзоелемент з електродами та два узгоджувальних підсилювачі, один з яких підсилювач заряду, а інший - підсилювач напруги, який відрізняється тим, що п'єзоелемент виконаний у вигляді прямокутного паралелепіпеда з чо 3 12407 4 ги, а електроди, що розташовані на протилежній та електрична напруга. Заряд підсилюється підсиграні і є проекціями першого та другого електродів, лювачем 6 та подається на електрод 5, а напруга підключені до загального проводу схеми, третій та підсилюється корегуючим підсилювачем 7 та почетвертий електроди, які розташовані на одній з дається на електрод 2, створюючи два ланцюги граней, що паралельні вектору поляризації Р, пізворотного зв’язку [див. патенти України №34316А д'єднані до входу та виходу підсилювача заряду, а та 34317А, G01L1/16, G01Р15/09, опубл. 15.02.01, вектор сили F прикладений до пэєзоелемента паБюл. №1, а також Пьезоэлектрические преобразоралельно вектору поляризації Р. ватели (Справочное пособие) / Шарапов В.М. и др. Кожна з вказаних відмінних ознак є необхід// Под ред. В.М.Шарапова. - Черкассы: ЧГТУ, 2004. ною, а всі разом - достатніми для досягнення тех-435с.]. нічного результату. В зв'язку з тим, що використовуються два підТехнічним результатом корисної моделі є підсилювачі, якість охвату зворотним зв'язком краща, вищення точності вимірювання. ніж для одного підсилювача, що приводить до підКорисна модель пояснюється кресленнями, вищення точності вимірювання. де: Приклад конкретного використання. - на Фіг.показана електрична схема перетвоУ конкретному випадку використовувався п'єрювача, що пропонується. зоелемент з п'єзокераміки ЦТС-19 розміром Перетворювач містить п'єзоелемент 1 у ви10 10 40мм. Електроди на п'єзоелементі розмігляді прямокутного паралелепіпеда з чотирма паром 10 10мм розташовані так, як показано на рами електродів 1-2', 3-3', 4-4', 5-5', пари 1-2', 3-3' Фіг.Підсилювачі зібрані на мікросхемі К140УД8. розташовані перпендикулярно вектору поляризації Перетворювач встановлювався на вібростенд Р, а пари 4–4', 5-5' - паралельно вектору поляри4805 фірми "Вruеl & Kjer" і піддавався впливу вібзації Р, та узгоджувальні підсилювачі заряду 6 та рації на частоті 100Гц з прискоренням 1g. Потім напруги 7. Електроди 2 та 3 під'єднані до виходу перетворювач за допомогою спеціального нагрівата входу підсилювача напруги 7, електроди 4 та 5 ча нагрівався до температури 50±3°С. Вимірювапід'єднані до входу та виходу підсилювача заряду лася відносна похибка 5 для перетворювача за 6, а електроди 2' та 3' підключені до загального схемою прототипу та за схемою перетворювача, проводу схеми. Вектор сили F (механічної величищо заявляється. ни) прикладений до пэєзоелемента паралельно Результати вимірів: вектору поляризації Р. - прототип: =2,1%; Перетворювач працює наступним чином. - перетворювач, що заявляється: =1,18%. При приложенні до пэєзоелемента сили F на електродах 3 та 4 з'являється електричний заряд Комп’ютерна верстка Н. Лисенко Підписне Тираж 26 прим. Міністерство освіти і науки України Державний департамент інтелектуальної власності, вул. Урицького, 45, м. Київ, МСП, 03680, Україна ДП “Український інститут промислової власності”, вул. Глазунова, 1, м. Київ – 42, 01601
