П’єзоелектричний перетворювач механічних величин
Номер патенту: 12410
Опубліковано: 15.02.2006
Автори: Туз Вячеслав Валерійович, Шарапов Валерій Михайлович, Мусієнко Максим Павлович
Формула / Реферат
П'єзоелектричний перетворювач механічних величин, що містить п'єзоелемент з електродами та два узгоджувальних підсилювачі, який відрізняється тим, що п'єзоелемент виконаний у вигляді прямокутного паралелепіпеда з трьома парами електродів, які розташовані попарно на двох гранях, що паралельні вектору поляризації, причому електроди, розташовані на другій грані, є проекціями електродів, що розташовані на паралельній грані, узгоджувальні підсилювачі виконані у вигляді підсилювачів заряду, входи основного та додаткового підсилювача, а також вихід додаткового під'єднані до електродів, які розташовані на одній з граней п'єзоелемента, вихід основного підсилювача під'єднаний до електрода, що є проекцією електрода, до якого під'єднаний вхід основного підсилювача, а вектор сили прикладений до п'єзоелемента перпендикулярно вектору поляризації.
Текст

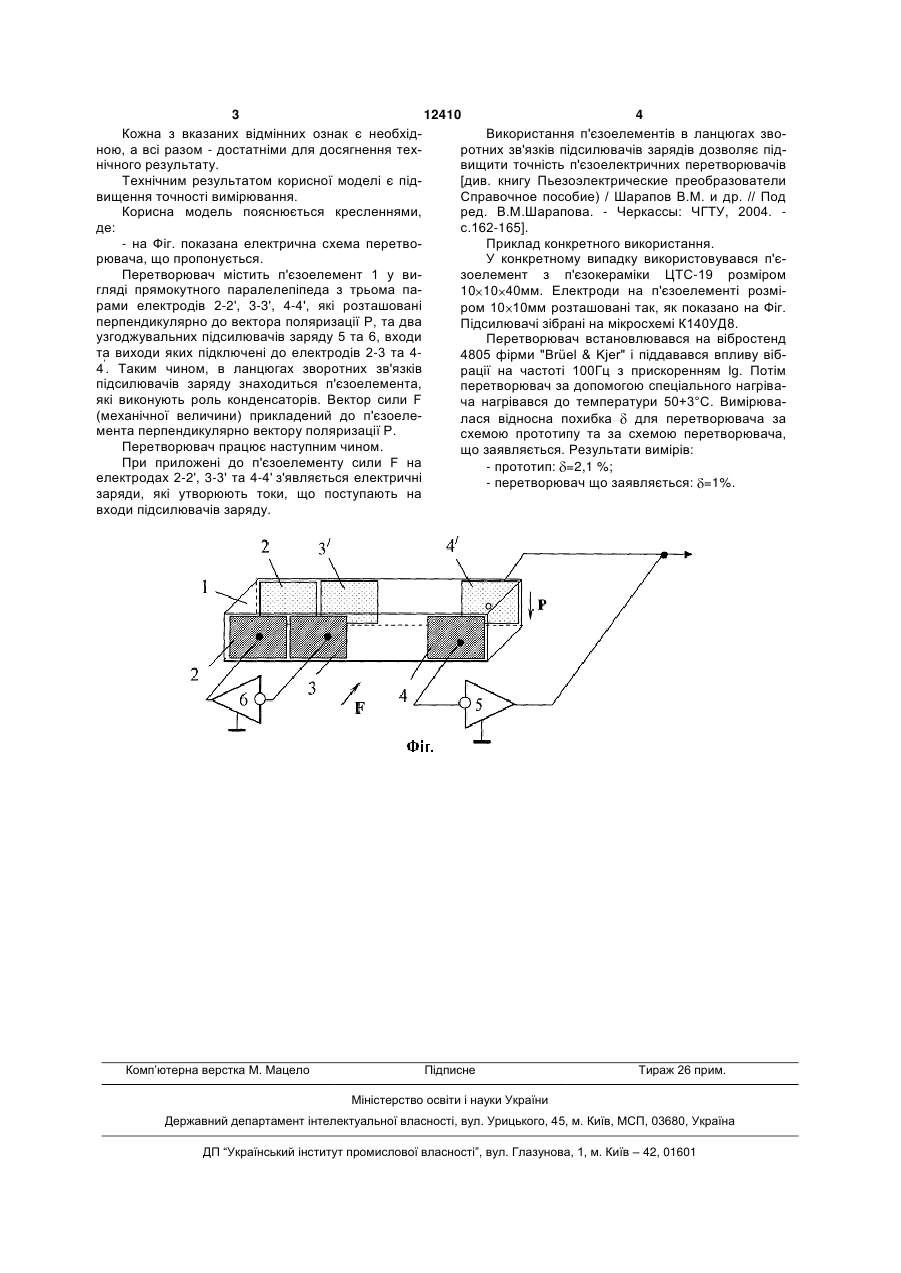

П'єзоелектричний перетворювач механічних величин, що містить п'єзоелемент з електродами та два узгоджувальних підсилювачі, який відрізняється тим, що п'єзоелемент виконаний у вигляді прямокутного паралелепіпеда з трьома парами 3 12410 4 Кожна з вказаних відмінних ознак є необхідВикористання п'єзоелементів в ланцюгах звоною, а всі разом - достатніми для досягнення техротних зв'язків підсилювачів зарядів дозволяє піднічного результату. вищити точність п'єзоелектричних перетворювачів Технічним результатом корисної моделі є під[див. книгу Пьезоэлектрические преобразователи вищення точності вимірювання. Справочное пособие) / Шарапов В.М. и др. // Под Корисна модель пояснюється кресленнями, ред. В.М.Шарапова. - Черкассы: ЧГТУ, 2004. де: с.162-165]. - на Фіг. показана електрична схема перетвоПриклад конкретного використання. рювача, що пропонується. У конкретному випадку використовувався п'єПеретворювач містить п'єзоелемент 1 у визоелемент з п'єзокераміки ЦТС-19 розміром гляді прямокутного паралелепіпеда з трьома па10 10 40мм. Електроди на п'єзоелементі розмірами електродів 2-2', 3-3', 4-4', які розташовані ром 10 10мм розташовані так, як показано на Фіг. перпендикулярно до вектора поляризації Р, та два Підсилювачі зібрані на мікросхемі К140УД8. узгоджувальних підсилювачів заряду 5 та 6, входи Перетворювач встановлювався на вібростенд та виходи яких підключені до електродів 2-3 та 44805 фірми "Brüel & Kjer" і піддавався впливу віб4'. Таким чином, в ланцюгах зворотних зв'язків рації на частоті 100Гц з прискоренням lg. Потім підсилювачів заряду знаходиться п'єзоелемента, перетворювач за допомогою спеціального нагріваякі виконують роль конденсаторів. Вектор сили F ча нагрівався до температури 50+3°С. Вимірюва(механічної величини) прикладений до п'єзоелелася відносна похибка для перетворювача за мента перпендикулярно вектору поляризації Р. схемою прототипу та за схемою перетворювача, Перетворювач працює наступним чином. що заявляється. Результати вимірів: При приложені до п'єзоелементу сили F на - прототип: =2,1 %; електродах 2-2', 3-3' та 4-4' з'являється електричні - перетворювач що заявляється: =1%. заряди, які утворюють токи, що поступають на входи підсилювачів заряду. Комп’ютерна верстка М. Мацело Підписне Тираж 26 прим. Міністерство освіти і науки України Державний департамент інтелектуальної власності, вул. Урицького, 45, м. Київ, МСП, 03680, Україна ДП “Український інститут промислової власності”, вул. Глазунова, 1, м. Київ – 42, 01601
ДивитисяДодаткова інформація
Назва патенту англійськоюPiezoelectric mechanical-electric transducer
Автори англійськоюSharapov Valeriy Mykhaylovych, Musiienko Maksym Pavlovych, Tuz Viacheslav Valeriiovych
Назва патенту російськоюПьезоэлектрический преобразователь механических величин в электрические
Автори російськоюШарапов Валерий Михайлович, Мусиенко Максим Павлович, Туз Вячеслав Валерьевич
МПК / Мітки
МПК: H01L 41/08, G01L 1/16
Мітки: механічних, величин, перетворювач, п'єзоелектричний
