П’єзоелектричний перетворювач механічних величин
Номер патенту: 12411
Опубліковано: 15.02.2006
Автори: Шарапов Валерій Михайлович, Мусієнко Максим Павлович, Туз Вячеслав Валерійович
Формула / Реферат
П'єзоелектричний перетворювач механічних величин, що містить п'єзоелемент з електродами та два узгоджувальних підсилювачі, який відрізняється тим, що п'єзоелемент виконаний у вигляді прямокутного паралелепіпеда з трьома парами електродів, які розташовані попарно на двох гранях, що паралельні вектору поляризації, причому електроди, розташовані на другій грані, є проекціями електродів, що розташовані на паралельній грані, узгоджувальні підсилювачі виконані у вигляді підсилювачів заряду, входи основного та додаткового підсилювача, а також вихід додаткового під'єднані до електродів, які розташовані на одній з граней п'єзоелемента, вихід основного підсилювача під'єднаний до електрода, що є проекцією електрода, до якого під'єднаний вхід основного підсилювача, а вектор сили прикладений до п'єзоелемента паралельно вектору поляризації.
Текст

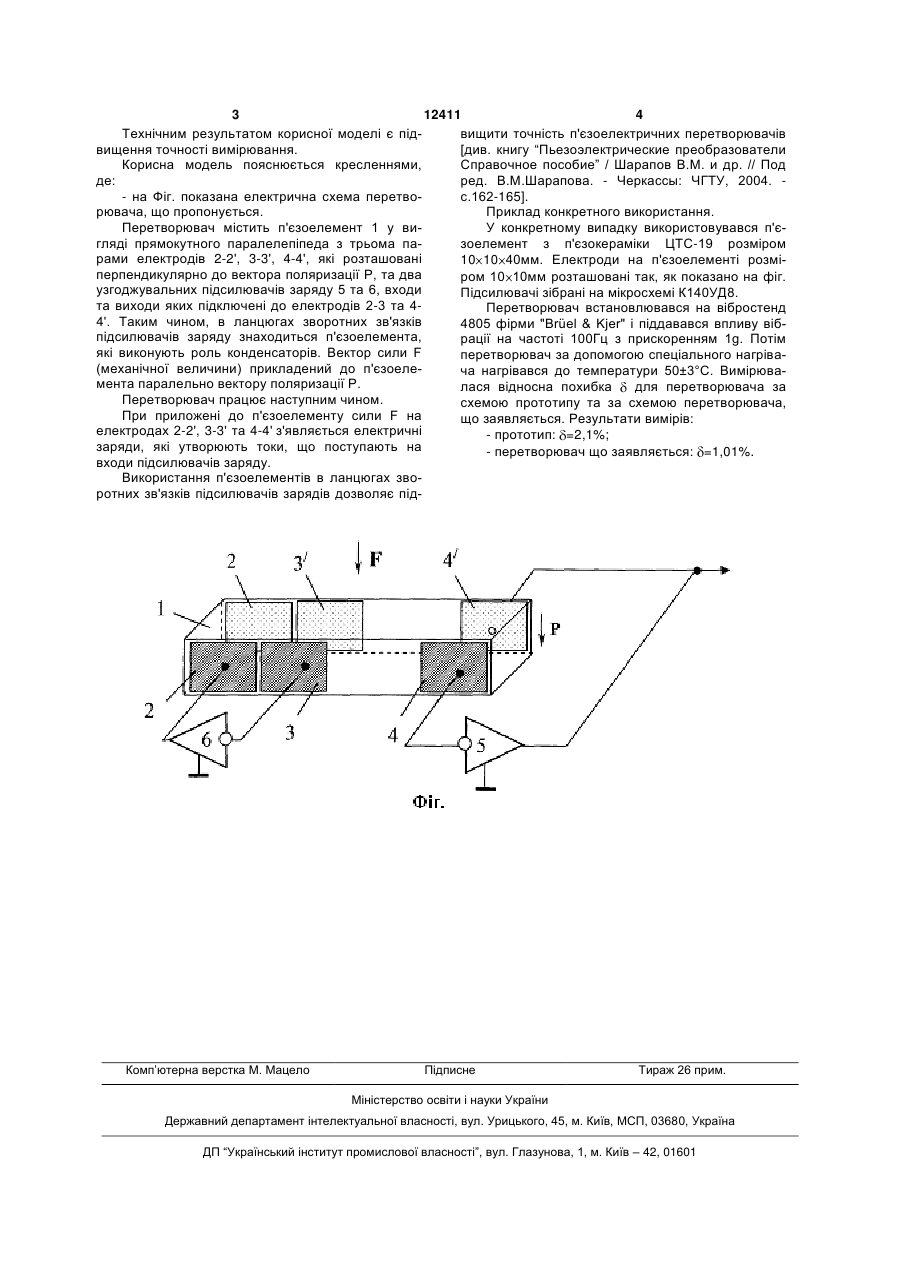

П'єзоелектричний перетворювач механічних величин, що містить п'єзоелемент з електродами та два узгоджувальних підсилювачі, який відрізняється тим, що п'єзоелемент виконаний у вигляді прямокутного паралелепіпеда з трьома парами 3 12411 4 Технічним результатом корисної моделі є підвищити точність п'єзоелектричних перетворювачів вищення точності вимірювання. [див. книгу “Пьезоэлектрические преобразователи Корисна модель пояснюється кресленнями, Справочное пособие” / Шарапов В.М. и др. // Под де: ред. В.М.Шарапова. - Черкассы: ЧГТУ, 2004. - на Фіг. показана електрична схема перетвос.162-165]. рювача, що пропонується. Приклад конкретного використання. Перетворювач містить п'єзоелемент 1 у виУ конкретному випадку використовувався п'єгляді прямокутного паралелепіпеда з трьома пазоелемент з п'єзокераміки ЦТС-19 розміром рами електродів 2-2', 3-3', 4-4', які розташовані 10 10 40мм. Електроди на п'єзоелементі розміперпендикулярно до вектора поляризації Р, та два ром 10 10мм розташовані так, як показано на фіг. узгоджувальних підсилювачів заряду 5 та 6, входи Підсилювачі зібрані на мікросхемі К140УД8. та виходи яких підключені до електродів 2-3 та 4Перетворювач встановлювався на вібростенд 4'. Таким чином, в ланцюгах зворотних зв'язків 4805 фірми "Brüel & Kjer" і піддавався впливу вібпідсилювачів заряду знаходиться п'єзоелемента, рації на частоті 100Гц з прискоренням 1g. Потім які виконують роль конденсаторів. Вектор сили F перетворювач за допомогою спеціального нагріва(механічної величини) прикладений до п'єзоелеча нагрівався до температури 50±3°С. Вимірювамента паралельно вектору поляризації Р. лася відносна похибка для перетворювача за Перетворювач працює наступним чином. схемою прототипу та за схемою перетворювача, При приложені до п'єзоелементу сили F на що заявляється. Результати вимірів: електродах 2-2', 3-3' та 4-4' з'являється електричні - прототип: =2,1%; заряди, які утворюють токи, що поступають на - перетворювач що заявляється: =1,01%. входи підсилювачів заряду. Використання п'єзоелементів в ланцюгах зворотних зв'язків підсилювачів зарядів дозволяє під Комп’ютерна верстка М. Мацело Підписне Тираж 26 прим. Міністерство освіти і науки України Державний департамент інтелектуальної власності, вул. Урицького, 45, м. Київ, МСП, 03680, Україна ДП “Український інститут промислової власності”, вул. Глазунова, 1, м. Київ – 42, 01601
ДивитисяДодаткова інформація
Назва патенту англійськоюPiezoelectric mechanical-electric transducer
Автори англійськоюSharapov Valeriy Mykhaylovych, Musiienko Maksym Pavlovych, Tuz Viacheslav Valeriiovych
Назва патенту російськоюПьезоэлектрический преобразователь механических величин в электрические
Автори російськоюШарапов Валерий Михайлович, Мусиенко Максим Павлович, Туз Вячеслав Валерьевич
МПК / Мітки
МПК: G01L 1/16, G01P 15/09
Мітки: перетворювач, п'єзоелектричний, механічних, величин
Код посилання
<a href="https://ua.patents.su/2-12411-pehzoelektrichnijj-peretvoryuvach-mekhanichnikh-velichin.html" target="_blank" rel="follow" title="База патентів України">П’єзоелектричний перетворювач механічних величин</a>
П`єзоелектричний перетворювач механічних величин
Номер патенту: 11226
Опубліковано: 15.12.2005
Автори: Мусієнко Максим Павлович, Туз Вячеслав Валерійович, Шарапов Валерій Михайлович
МПК: G01P 15/09, H01L 41/00, G01L 1/16
Мітки: перетворювач, величин, п'єзоелектричний, механічних
Формула / Реферат:
П'єзоелектричний перетворювач механічних величин, що містить п'єзоелемент з електродами та два узгоджувальних підсилювачі, який відрізняється тим, що п'єзоелемент виконаний у вигляді прямокутного паралелепіпеда з трьома парами електродів, які розташовані попарно на двох гранях, причому дві пари електродів розміщені на грані, що перпендикулярна вектору поляризації Р, а третя пара електродів розміщена на гранях, що паралельні вектору...
П’єзоелектричний перетворювач механічних величин
Номер патенту: 12410
Опубліковано: 15.02.2006
Автори: Шарапов Валерій Михайлович, Туз Вячеслав Валерійович, Мусієнко Максим Павлович
МПК: H01L 41/08, G01L 1/16
Мітки: величин, перетворювач, механічних, п'єзоелектричний
Формула / Реферат:
П'єзоелектричний перетворювач механічних величин, що містить п'єзоелемент з електродами та два узгоджувальних підсилювачі, який відрізняється тим, що п'єзоелемент виконаний у вигляді прямокутного паралелепіпеда з трьома парами електродів, які розташовані попарно на двох гранях, що паралельні вектору поляризації, причому електроди, розташовані на другій грані, є проекціями електродів, що розташовані на паралельній грані, узгоджувальні...
П’єзоелектричний перетворювач механічних величин
Номер патенту: 12408
Опубліковано: 15.02.2006
Автори: Трембовецька Руслана Володимирівна, Шарапов Валерій Михайлович, Мусієнко Максим Павлович
МПК: G01P 15/09, G01L 1/16
Мітки: механічних, величин, п'єзоелектричний, перетворювач
Формула / Реферат:
П'єзоелектричний перетворювач механічних величин, що містить п'єзоелемент з електродами та два узгоджувальні підсилювачі, один з яких підсилювач напруги, а другий -підсилювач заряду, який відрізняється тим, що п'єзоелемент виконаний у вигляді прямокутного паралелепіпеда з трьома парами електродів, причому дві пари електродів розташовані на гранях, які перпендикулярні до вектора поляризації Р, а третя пара електродів розташована на гранях,...
П`єзоелектричний перетворювач механічних величин
Номер патенту: 11225
Опубліковано: 15.12.2005
Автори: Мусієнко Максим Павлович, Чудаєва Ія Борисівна, Шарапов Валерій Михайлович, Туз Вячеслав Валерійович
МПК: G01L 1/16, G01P 15/08, G01P 15/09
Мітки: величин, перетворювач, п'єзоелектричний, механічних
Формула / Реферат:
П'єзоелектричний перетворювач механічних величин, що містить п'єзоелемент з електродами та два узгоджувальних підсилювачі, який відрізняється тим, що п'єзоелемент виконаний у вигляді прямокутного паралелепіпеда з двома парами електродів, причому електроди розташовані на гранях, які перпендикулярні до вектора поляризації Р, узгоджувальні підсилювачі виконані у вигляді підсилювачів заряду, вхід та вихід основного підсилювача з'єднані з...
П’єзоелектричний перетворювач механічних величин
Номер патенту: 12409
Опубліковано: 15.02.2006
Автори: Шарапов Валерій Михайлович, Трембовецька Руслана Володимирівна, Мусієнко Максим Павлович, Куницька Лариса Георгіївна
МПК: G01L 1/16, G01P 15/09
Мітки: п'єзоелектричний, механічних, перетворювач, величин
Формула / Реферат:
П'єзоелектричний перетворювач механічних величин, що містить п'єзоелемент з електродами та два узгоджувальні підсилювачі, один з яких підсилювач напруги, а другий - підсилювач заряду, який відрізняється тим, що п'єзоелемент виконаний у вигляді прямокутного паралелепіпеда з трьома парами електродів, причому по три електроди розташовані на гранях, які перпендикулярні до вектора поляризації Р, електроди, що розташовані на одній із граней...
