Пристрій для перетворення та представлення вимірювальної інформації в тахометричних лічильниках газу

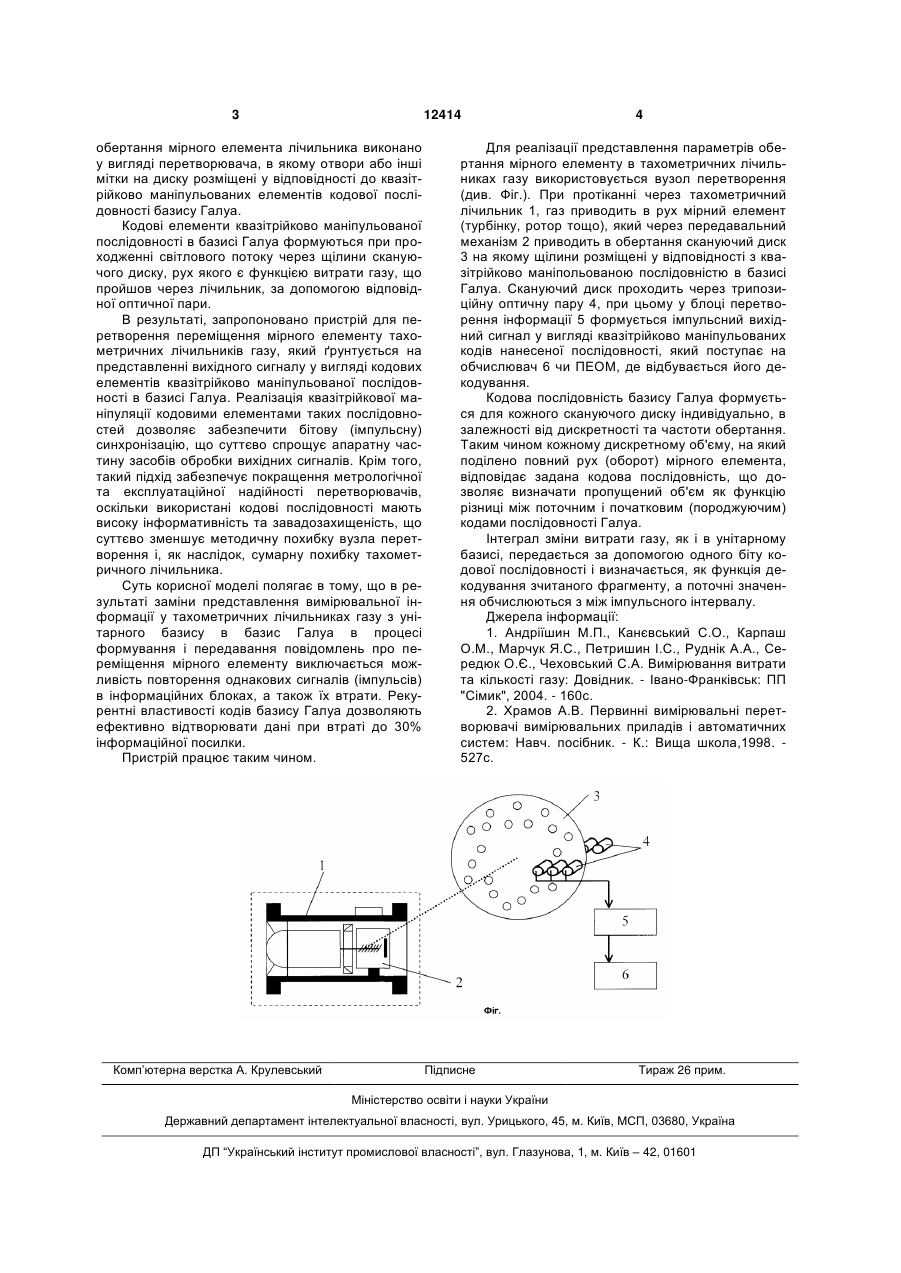

Пристрій для перетворення та представлення вимірювальної інформації у тахометричних лічильниках газу, який виконаний у вигляді оптичного 3 12414 обертання мірного елемента лічильника виконано у вигляді перетворювача, в якому отвори або інші мітки на диску розміщені у відповідності до квазітрійково маніпульованих елементів кодової послідовності базису Галуа. Кодові елементи квазітрійково маніпульованої послідовності в базисі Галуа формуються при проходженні світлового потоку через щілини скануючого диску, рух якого є функцією витрати газу, що пройшов через лічильник, за допомогою відповідної оптичної пари. В результаті, запропоновано пристрій для перетворення переміщення мірного елементу тахометричних лічильників газу, який ґрунтується на представленні вихідного сигналу у вигляді кодових елементів квазітрійково маніпульованої послідовності в базисі Галуа. Реалізація квазітрійкової маніпуляції кодовими елементами таких послідовностей дозволяє забезпечити бітову (імпульсну) синхронізацію, що суттєво спрощує апаратну частину засобів обробки вихідних сигналів. Крім того, такий підхід забезпечує покращення метрологічної та експлуатаційної надійності перетворювачів, оскільки використані кодові послідовності мають високу інформативність та завадозахищеність, що суттєво зменшує методичну похибку вузла перетворення і, як наслідок, сумарну похибку тахометричного лічильника. Суть корисної моделі полягає в тому, що в результаті заміни представлення вимірювальної інформації у тахометричних лічильниках газу з унітарного базису в базис Галуа в процесі формування і передавання повідомлень про переміщення мірного елементу виключається можливість повторення однакових сигналів (імпульсів) в інформаційних блоках, а також їх втрати. Рекурентні властивості кодів базису Галуа дозволяють ефективно відтворювати дані при втраті до 30% інформаційної посилки. Пристрій працює таким чином. Комп’ютерна верстка А. Крулевський 4 Для реалізації представлення параметрів обертання мірного елементу в тахометричних лічильниках газу використовується вузол перетворення (див. Фіг.). При протіканні через тахометричний лічильник 1, газ приводить в рух мірний елемент (турбінку, ротор тощо), який через передавальний механізм 2 приводить в обертання скануючий диск 3 на якому щілини розміщені у відповідності з квазітрійково маніпольованою послідовністю в базисі Галуа. Скануючий диск проходить через трипозиційну оптичну пару 4, при цьому у блоці перетворення інформації 5 формується імпульсний вихідний сигнал у вигляді квазітрійково маніпульованих кодів нанесеної послідовності, який поступає на обчислювач 6 чи ПЕОМ, де відбувається його декодування. Кодова послідовність базису Галуа формується для кожного скануючого диску індивідуально, в залежності від дискретності та частоти обертання. Таким чином кожному дискретному об'єму, на який поділено повний рух (оборот) мірного елемента, відповідає задана кодова послідовність, що дозволяє визначати пропущений об'єм як функцію різниці між поточним і початковим (породжуючим) кодами послідовності Галуа. Інтеграл зміни витрати газу, як і в унітарному базисі, передається за допомогою одного біту кодової послідовності і визначається, як функція декодування зчитаного фрагменту, а поточні значення обчислюються з між імпульсного інтервалу. Джерела інформації: 1. Андріїшин М.П., Канєвський С.О., Карпаш О.М., Марчук Я.С., Петришин І.С., Руднік А.А., Середюк О.Є., Чеховський С.А. Вимірювання витрати та кількості газу: Довідник. - Івано-Франківськ: ПП "Сімик", 2004. - 160с. 2. Храмов А.В. Первинні вимірювальні перетворювачі вимірювальних приладів і автоматичних систем: Навч. посібник. - К.: Вища школа,1998. 527с. Підписне Тираж 26 прим. Міністерство освіти і науки України Державний департамент інтелектуальної власності, вул. Урицького, 45, м. Київ, МСП, 03680, Україна ДП “Український інститут промислової власності”, вул. Глазунова, 1, м. Київ – 42, 01601
