Пристрій для візуального представлення інформації

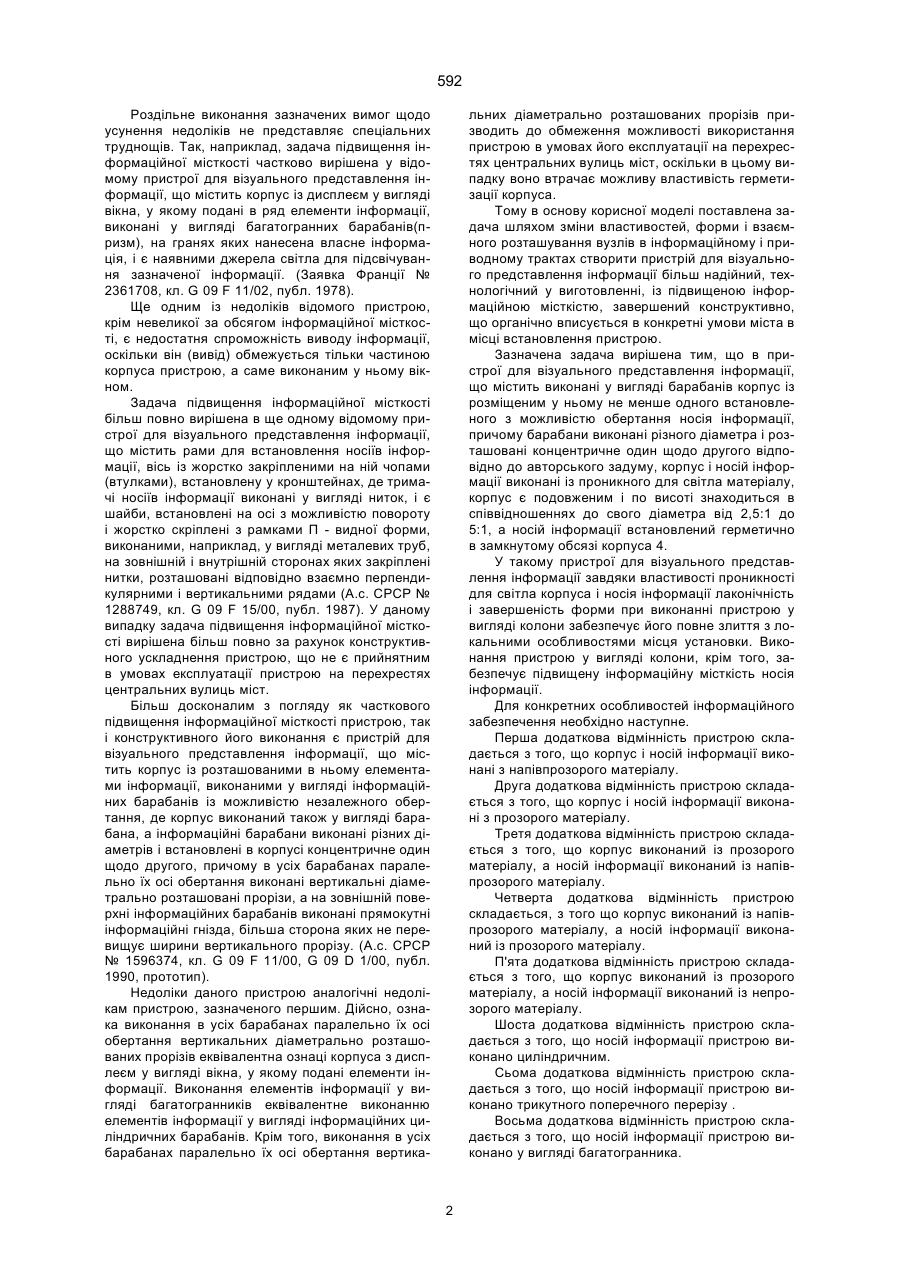

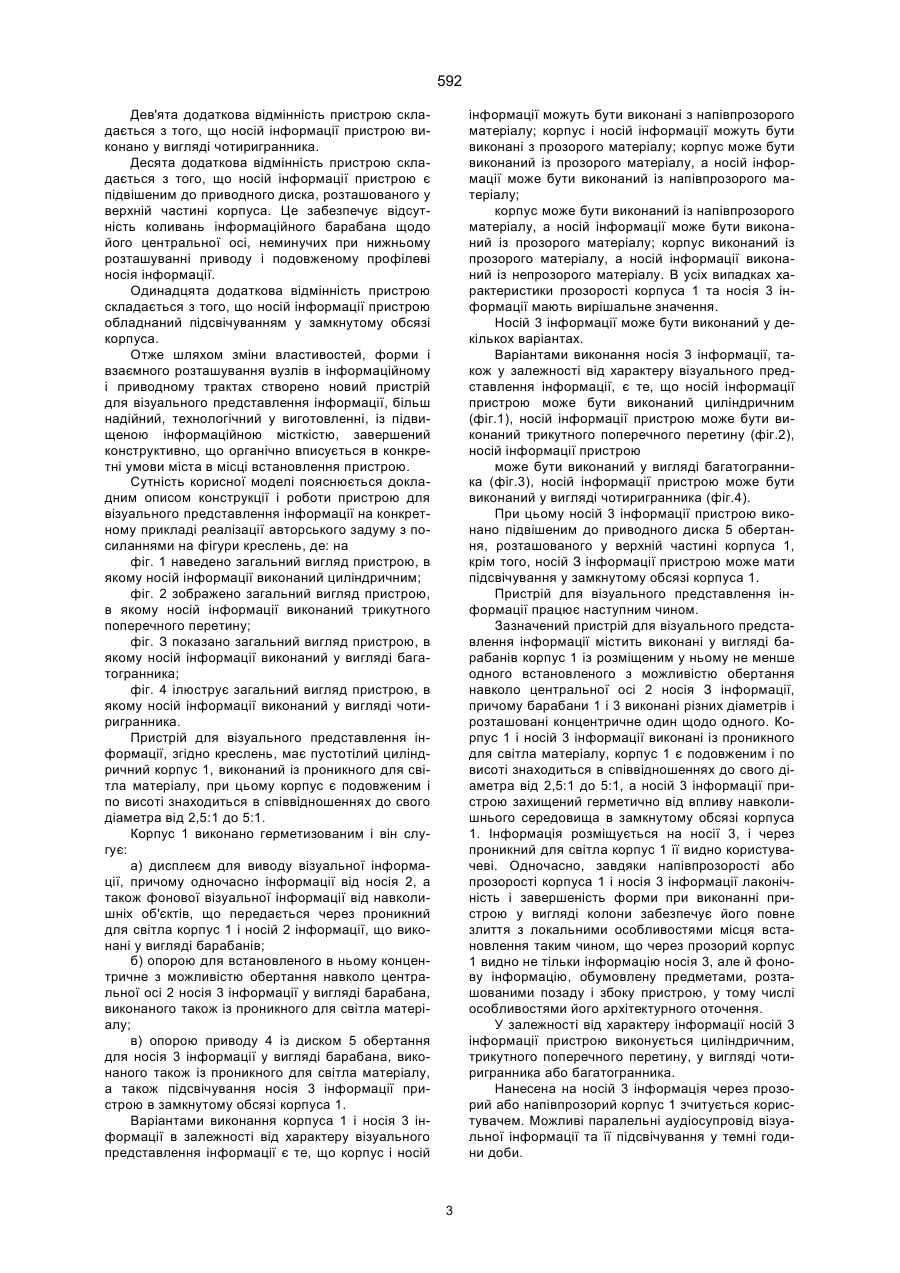

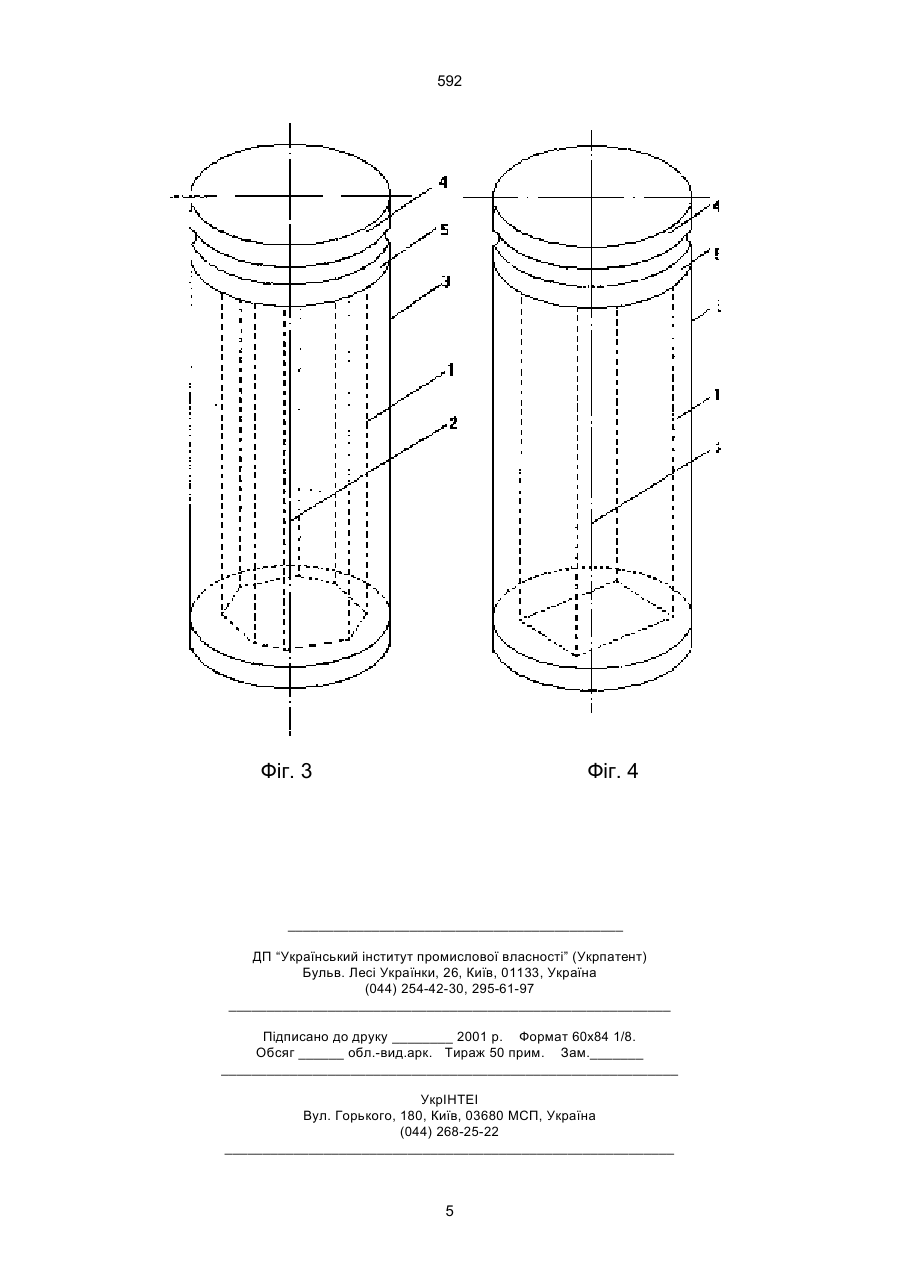

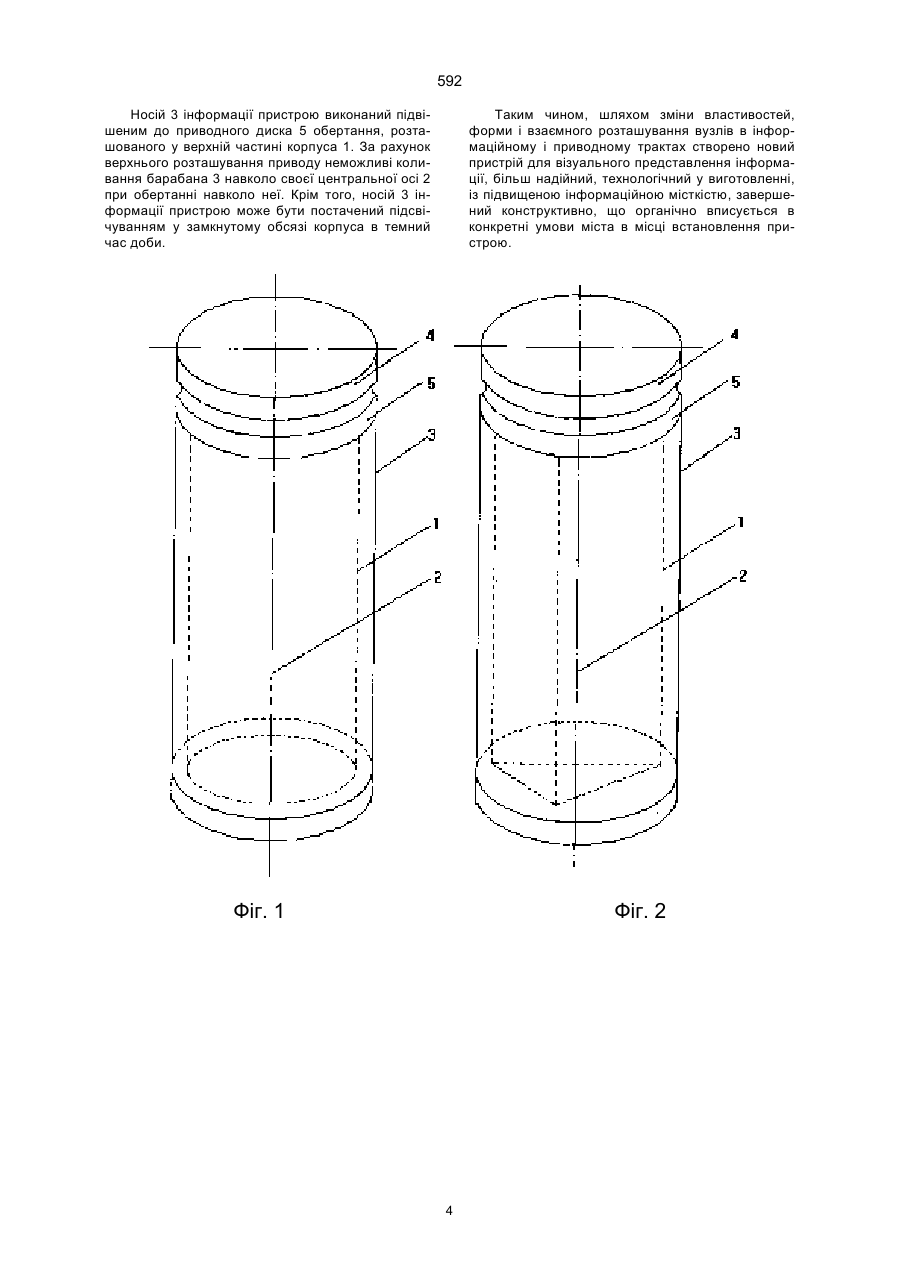

1. Пристрій для візуального представлення інформації, що містить виконані у вигляді барабанів корпус із розміщеним у ньому не менше одного встановленого з можливістю обертання носія інформації, причому барабани виконані різного діаметра і розташовані концентрично один щодо другого, який відрізняється тим, що корпус і носій інформації виконані із проникного для світла матеріалу, корпус є подовженим і по висоті знаходиться в співвідношеннях до свого діаметра від 2,5:1 до 5:1, а носій інформації встановлений герметично в замкнутому обсязі корпуса. 2. Пристрій за п. 1, який відрізняється тим, що корпус і носій інформації виконані з напівпрозорого матеріалу. 3. Пристрій за п. 1, який відрізняється тим, що корпус і носій інформації виконані з прозорого матеріалу. 4. Пристрій за п. 1, який відрізняється тим, що корпус виконаний із прозорого матеріалу, а носій інформації виконаний із напівпрозорого матеріа U (54) ПРИСТРІЙ ДЛЯ ВІЗУАЛЬНОГО ПРЕДСТАВЛЕННЯ ІНФОРМАЦІЇ 592 Роздільне виконання зазначених вимог щодо усунення недоліків не представляє спеціальних труднощів. Так, наприклад, задача підвищення інформаційної місткості частково вирішена у відомому пристрої для візуального представлення інформації, що містить корпус із дисплеєм у вигляді вікна, у якому подані в ряд елементи інформації, виконані у вигляді багатогранних барабанів(призм), на гранях яких нанесена власне інформація, і є наявними джерела світла для підсвічування зазначеної інформації. (Заявка Франції № 2361708, кл. G 09 F 11/02, публ. 1978). Ще одним із недоліків відомого пристрою, крім невеликої за обсягом інформаційної місткості, є недостатня спроможність виводу інформації, оскільки він (вивід) обмежується тільки частиною корпуса пристрою, а саме виконаним у ньому вікном. Задача підвищення інформаційної місткості більш повно вирішена в ще одному відомому пристрої для візуального представлення інформації, що містить рами для встановлення носіїв інформації, вісь із жорстко закріпленими на ній чопами (втулками), встановлену у кронштейнах, де тримачі носіїв інформації виконані у вигляді ниток, і є шайби, встановлені на осі з можливістю повороту і жорстко скріплені з рамками П - видної форми, виконаними, наприклад, у вигляді металевих труб, на зовнішній і внутрішній сторонах яких закріплені нитки, розташовані відповідно взаємно перпендикулярними і вертикальними рядами (А.с. СРСР № 1288749, кл. G 09 F 15/00, публ. 1987). У даному випадку задача підвищення інформаційної місткості вирішена більш повно за рахунок конструктивного ускладнення пристрою, що не є прийнятним в умовах експлуатації пристрою на перехрестях центральних вулиць міст. Більш досконалим з погляду як часткового підвищення інформаційної місткості пристрою, так і конструктивного його виконання є пристрій для візуального представлення інформації, що містить корпус із розташованими в ньому елементами інформації, виконаними у вигляді інформаційних барабанів із можливістю незалежного обертання, де корпус виконаний також у вигляді барабана, а інформаційні барабани виконані різних діаметрів і встановлені в корпусі концентричне один щодо другого, причому в усіх барабанах паралельно їх осі обертання виконані вертикальні діаметрально розташовані прорізи, а на зовнішній поверхні інформаційних барабанів виконані прямокутні інформаційні гнізда, більша сторона яких не перевищує ширини вертикального прорізу. (А.с. СРСР № 1596374, кл. G 09 F 11/00, G 09 D 1/00, публ. 1990, прототип). Недоліки даного пристрою аналогічні недолікам пристрою, зазначеного першим. Дійсно, ознака виконання в усіх барабанах паралельно їх осі обертання вертикальних діаметрально розташованих прорізів еквівалентна ознаці корпуса з дисплеєм у вигляді вікна, у якому подані елементи інформації. Виконання елементів інформації у вигляді багатогранників еквівалентне виконанню елементів інформації у вигляді інформаційних циліндричних барабанів. Крім того, виконання в усіх барабанах паралельно їх осі обертання вертика льних діаметрально розташованих прорізів призводить до обмеження можливості використання пристрою в умовах його експлуатації на перехрестях центральних вулиць міст, оскільки в цьому випадку воно втрачає можливу властивість герметизації корпуса. Тому в основу корисної моделі поставлена задача шляхом зміни властивостей, форми і взаємного розташування вузлів в інформаційному і приводному трактах створити пристрій для візуального представлення інформації більш надійний, технологічний у виготовленні, із підвищеною інформаційною місткістю, завершений конструктивно, що органічно вписується в конкретні умови міста в місці встановлення пристрою. Зазначена задача вирішена тим, що в пристрої для візуального представлення інформації, що містить виконані у вигляді барабанів корпус із розміщеним у ньому не менше одного встановленого з можливістю обертання носія інформації, причому барабани виконані різного діаметра і розташовані концентричне один щодо другого відповідно до авторського задуму, корпус і носій інформації виконані із проникного для світла матеріалу, корпус є подовженим і по висоті знаходиться в співвідношеннях до свого діаметра від 2,5:1 до 5:1, а носій інформації встановлений герметично в замкнутому обсязі корпуса 4. У такому пристрої для візуального представлення інформації завдяки властивості проникності для світла корпуса і носія інформації лаконічність і завершеність форми при виконанні пристрою у вигляді колони забезпечує його повне злиття з локальними особливостями місця установки. Виконання пристрою у вигляді колони, крім того, забезпечує підвищену інформаційну місткість носія інформації. Для конкретних особливостей інформаційного забезпечення необхідно наступне. Перша додаткова відмінність пристрою складається з того, що корпус і носій інформації виконані з напівпрозорого матеріалу. Друга додаткова відмінність пристрою складається з того, що корпус і носій інформації виконані з прозорого матеріалу. Третя додаткова відмінність пристрою складається з того, що корпус виконаний із прозорого матеріалу, а носій інформації виконаний із напівпрозорого матеріалу. Четверта додаткова відмінність пристрою складається, з того що корпус виконаний із напівпрозорого матеріалу, а носій інформації виконаний із прозорого матеріалу. П'ята додаткова відмінність пристрою складається з того, що корпус виконаний із прозорого матеріалу, а носій інформації виконаний із непрозорого матеріалу. Шоста додаткова відмінність пристрою складається з того, що носій інформації пристрою виконано циліндричним. Сьома додаткова відмінність пристрою складається з того, що носій інформації пристрою виконано трикутного поперечного перерізу . Восьма додаткова відмінність пристрою складається з того, що носій інформації пристрою виконано у вигляді багатогранника. 2 592 Дев'ята додаткова відмінність пристрою складається з того, що носій інформації пристрою виконано у вигляді чотиригранника. Десята додаткова відмінність пристрою складається з того, що носій інформації пристрою є підвішеним до приводного диска, розташованого у верхній частині корпуса. Це забезпечує відсутність коливань інформаційного барабана щодо його центральної осі, неминучих при нижньому розташуванні приводу і подовженому профілеві носія інформації. Одинадцята додаткова відмінність пристрою складається з того, що носій інформації пристрою обладнаний підсвічуванням у замкнутому обсязі корпуса. Отже шляхом зміни властивостей, форми і взаємного розташування вузлів в інформаційному і приводному трактах створено новий пристрій для візуального представлення інформації, більш надійний, технологічний у виготовленні, із підвищеною інформаційною місткістю, завершений конструктивно, що органічно вписується в конкретні умови міста в місці встановлення пристрою. Сутність корисної моделі пояснюється докладним описом конструкції і роботи пристрою для візуального представлення інформації на конкретному прикладі реалізації авторського задуму з посиланнями на фігури креслень, де: на фіг. 1 наведено загальний вигляд пристрою, в якому носій інформації виконаний циліндричним; фіг. 2 зображено загальний вигляд пристрою, в якому носій інформації виконаний трикутного поперечного перетину; фіг. З показано загальний вигляд пристрою, в якому носій інформації виконаний у вигляді багатогранника; фіг. 4 ілюструє загальний вигляд пристрою, в якому носій інформації виконаний у вигляді чотиригранника. Пристрій для візуального представлення інформації, згідно креслень, має пустотілий циліндричний корпус 1, виконаний із проникного для світла матеріалу, при цьому корпус є подовженим і по висоті знаходиться в співвідношеннях до свого діаметра від 2,5:1 до 5:1. Корпус 1 виконано герметизованим і він слугує: а) дисплеєм для виводу візуальної інформації, причому одночасно інформації від носія 2, а також фонової візуальної інформації від навколишніх об'єктів, що передається через проникний для світла корпус 1 і носій 2 інформації, що виконані у вигляді барабанів; б) опорою для встановленого в ньому концентричне з можливістю обертання навколо центральної осі 2 носія 3 інформації у вигляді барабана, виконаного також із проникного для світла матеріалу; в) опорою приводу 4 із диском 5 обертання для носія 3 інформації у вигляді барабана, виконаного також із проникного для світла матеріалу, а також підсвічування носія 3 інформації пристрою в замкнутому обсязі корпуса 1. Варіантами виконання корпуса 1 і носія 3 інформації в залежності від характеру візуального представлення інформації є те, що корпус і носій інформації можуть бути виконані з напівпрозорого матеріалу; корпус і носій інформації можуть бути виконані з прозорого матеріалу; корпус може бути виконаний із прозорого матеріалу, а носій інформації може бути виконаний із напівпрозорого матеріалу; корпус може бути виконаний із напівпрозорого матеріалу, а носій інформації може бути виконаний із прозорого матеріалу; корпус виконаний із прозорого матеріалу, а носій інформації виконаний із непрозорого матеріалу. В усіх випадках характеристики прозорості корпуса 1 та носія 3 інформації мають вирішальне значення. Носій 3 інформації може бути виконаний у декількох варіантах. Варіантами виконання носія 3 інформації, також у залежності від характеру візуального представлення інформації, є те, що носій інформації пристрою може бути виконаний циліндричним (фіг.1), носій інформації пристрою може бути виконаний трикутного поперечного перетину (фіг.2), носій інформації пристрою може бути виконаний у вигляді багатогранника (фіг.3), носій інформації пристрою може бути виконаний у вигляді чотиригранника (фіг.4). При цьому носій 3 інформації пристрою виконано підвішеним до приводного диска 5 обертання, розташованого у верхній частині корпуса 1, крім того, носій З інформації пристрою може мати підсвічування у замкнутому обсязі корпуса 1. Пристрій для візуального представлення інформації працює наступним чином. Зазначений пристрій для візуального представлення інформації містить виконані у вигляді барабанів корпус 1 із розміщеним у ньому не менше одного встановленого з можливістю обертання навколо центральної осі 2 носія З інформації, причому барабани 1 і 3 виконані різних діаметрів і розташовані концентричне один щодо одного. Корпус 1 і носій 3 інформації виконані із проникного для світла матеріалу, корпус 1 є подовженим і по висоті знаходиться в співвідношеннях до свого діаметра від 2,5:1 до 5:1, а носій 3 інформації пристрою захищений герметично від впливу навколишнього середовища в замкнутому обсязі корпуса 1. Інформація розміщується на носії 3, і через проникний для світла корпус 1 її видно користувачеві. Одночасно, завдяки напівпрозорості або прозорості корпуса 1 і носія 3 інформації лаконічність і завершеність форми при виконанні пристрою у вигляді колони забезпечує його повне злиття з локальними особливостями місця встановлення таким чином, що через прозорий корпус 1 видно не тільки інформацію носія 3, але й фонову інформацію, обумовлену предметами, розташованими позаду і збоку пристрою, у тому числі особливостями його архітектурного оточення. У залежності від характеру інформації носій 3 інформації пристрою виконується циліндричним, трикутного поперечного перетину, у вигляді чотиригранника або багатогранника. Нанесена на носій 3 інформація через прозорий або напівпрозорий корпус 1 зчитується користувачем. Можливі паралельні аудіосупровід візуальної інформації та її підсвічування у темні години доби. 3 592 Таким чином, шляхом зміни властивостей, форми і взаємного розташування вузлів в інформаційному і приводному трактах створено новий пристрій для візуального представлення інформації, більш надійний, технологічний у виготовленні, із підвищеною інформаційною місткістю, завершений конструктивно, що органічно вписується в конкретні умови міста в місці встановлення пристрою. Носій 3 інформації пристрою виконаний підвішеним до приводного диска 5 обертання, розташованого у верхній частині корпуса 1. За рахунок верхнього розташування приводу неможливі коливання барабана 3 навколо своєї центральної осі 2 при обертанні навколо неї. Крім того, носій 3 інформації пристрою може бути постачений підсвічуванням у замкнутому обсязі корпуса в темний час доби. Фіг. 1 Фіг. 2 4 592 Фіг. 3 Фіг. 4 ____________________________________________ ДП “Український інститут промислової власності” (Укрпатент) Бульв. Лесі Українки, 26, Київ, 01133, Україна (044) 254-42-30, 295-61-97 __________________________________________________________ Підписано до друку ________ 2001 р. Формат 60х84 1/8. Обсяг ______ обл.-вид.арк. Тираж 50 прим. Зам._______ ____________________________________________________________ УкрІНТЕІ Вул. Горького, 180, Київ, 03680 МСП, Україна (044) 268-25-22 ___________________________________________________________ 5
