Форма універсальна
Номер патенту: 12537
Опубліковано: 28.02.1997
Автори: Богатирьов Генадій Михайлович, Вайнштейн Володимир Ілліч, Линник Борис Васильович
Формула / Реферат

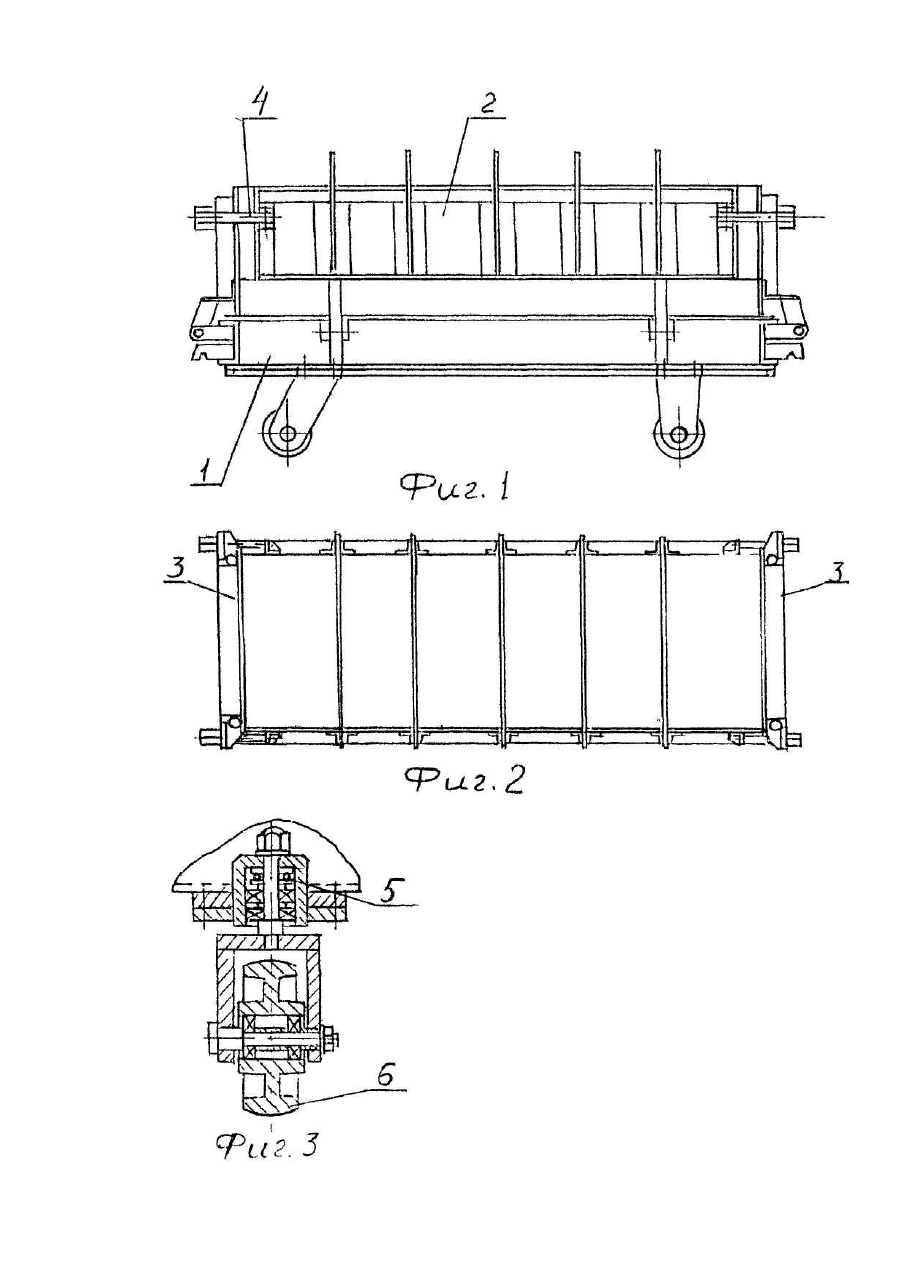

Форма универсальная, содержащая установленный на опорные элементы качения поддон, несущий продольные и поперечные борта, связанные замками, отличающаяся тем, что опорные элементы качения выполнены в виде поворотно установленных на горизонтальных осях роликов.
Текст
Предполагаемое изобретение относится к производству блоков из ячеистых бетонов на малых производственных площадях и может быть использовано для получения изделий по аналогичным технологиям, связанным с разливкой и постепенным твердением материала. Известна форма-вагонетка СМЖ-780, содержащая поддон с бортами, который установлен на опорные элементы качения, представляющие собой колесные пары, посредством которых форма перемещается по рельсовым путям к технологическим постам, связывая их в определенную технологическую цепочку. Недостатком описанной формы-вагонетки является громоздкость конструкции, передвижение ее возможно только в определенных направлениях, обусловленных рельсовыми путями, использование таких форм-вагонеток на малых площадях невозможно. В основу изобретения поставлена задача создания формы универсальной, в которой изменением конструкции опорных элементов качения обеспечивается мобильность формы и гибкость производственного процесса, за счет чего расширяется область применения форм. Поставленная задача решается тем, что в форме универсальной, содержащей установленный на опорные элементы качения поддон, несущий продольные и поперечные борта, связанные замками. Согласно изобретению, опорные элементы качения выполнены в виде поворотно установленных на горизонтальных осях роликов. Такая конструкция опорных элементов качения позволит создать гибкую технологическую цепочку, занимающую значительно меньшую площадь, так как форма имеет возможность свободно перемещаться в любом направлении, а при необходимости изменять последовательность технологической цепочки. Таким образом, предлагаемая форма универсальна, мобильна и удобна в эксплуатации на малых предприятиях. На фиг.1 изображена предлагаемая форма; на фиг.2 - то же, вид в плане; на фиг.3 - опора с роликом. Форма содержит поддон 1, несущий продольные 2 и поперечные 3 борта, связанные замками 4. Поддон установлен на опорные элементы 5 качения, выполненные в виде поворотно установленных на горизонтальных осях роликов 6. Поддон 1 формы универсальной подают на пост заливки и заполняют приготовленной массой. Затем поддон 1 перемещают на опорных элементах 5 качения к следующему технологическому посту. Выполнение опорных элементов 5 качения в виде поворотно установленных на горизонтальных осях роликов 6 позволяет свободно перемещать форму в любом направлении производственной площади. После набора массой необходимой прочности раскрывают замки 4 и производят распалубку продольных 2 и поперечных 3 бортов, снимают готовые изделия.
ДивитисяДодаткова інформація
Назва патенту англійськоюMultipurpose mould
Автори англійськоюVainshtein Volodymyr Illich, Lynnyk Borys Vasyliovych, Bohatyriov Hennadii Mykhailovych
Назва патенту російськоюФорма универсальная
Автори російськоюВайнштейн Владимир Ильич, Лынник Борис Васильевич, Богатирев Геннадий Михайлович
МПК / Мітки
МПК: B28B 7/02
Мітки: універсальна, форма
Код посилання
