B65G 17/30 — конструктивні елементи; допоміжні пристрої

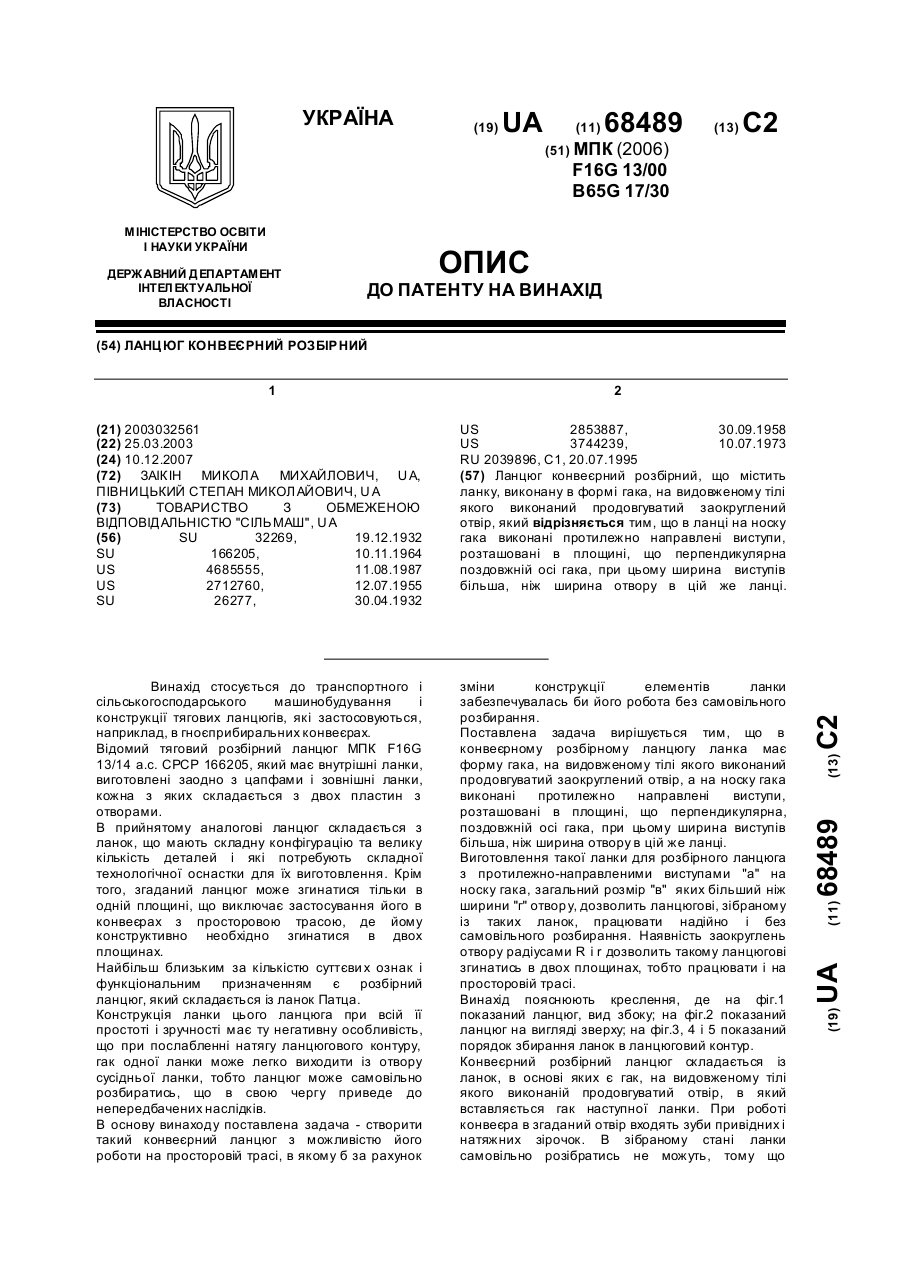

Номер патенту: 68489

Опубліковано: 10.12.2007

Автори: Півницький Степан Миколайович, Заікін Микола Михайлович

МПК: B65G 17/30, F16G 13/00

Мітки: розбірний, конвеєрний, ланцюг

Формула / Реферат:

Ланцюг конвеєрний розбірний, що містить ланку, виконану в формі гака, на видовженому тілі якого виконаний продовгуватий заокруглений отвір, який відрізняється тим, що в ланці на носку гака виконані протилежно направлені виступи, розташовані в площині, що перпендикулярна поздовжній осі гака, при цьому ширина  виступів більша, ніж ширина отвору в цій же ланці.

Номер патенту: 25584

Опубліковано: 10.08.2007

Автори: Жадкевич Михайло Львович, Бовкун Віктор Олексійович, Полєщук Михайло Анатолійович

МПК: B22D 5/00, F16G 13/00, B65G 17/30 ...

Мітки: розливна, машина, рідкого, металу, розливання

Формула / Реферат:

1. Розливна машина для розливання рідкого металу, що містить основу, на якій розміщені щонайменше два привідні вертикальні нескінченно-замкнені конвеєрні ланцюги, що містять з'єднані ланки ідентичної форми, кожна з яких оснащена вантажонесучим елементом, розміщеним на внутрішній боковій поверхні кожної ланки ланцюга і виконаним як одне ціле з ланкою у вигляді опорної полиці з упорними ребрами, конвеєрні ланцюги взаємодіють з привідними та...

Номер патенту: 10922

Опубліковано: 15.12.2005

Автори: Корсун Олег Миколайович, Бовкун Віктор Олексійович, Полєщук Михайло Анатолійович

МПК: B65G 17/30, B22D 5/00, F16G 13/00 ...

Мітки: розливна, металу, розливання, рідкого, машина

Формула / Реферат:

1. Розливна машина для розливання рідкого металу, що містить основу, на якій розміщені щонайменше два привідні вертикальні нескінченно-замкнені конвеєрні ланцюги, які по всій своїй довжині спираються на підтримуючі ролики, встановлені з можливістю обертання на підшипниках, конвеєрні ланцюги мають похилену розливну ділянку, ділянку охолодження виливків, ділянку вивантаження виливків та нижню неробочу ділянку, причому конвеєрні ланцюги містять...

Номер патенту: 50080

Опубліковано: 15.07.2004

Автори: Косарєв Іван Васильович, Сохацький Володимир Олексійович, Косарєв Василь Васильович, Лаптєв Анатолій Григорович, Літвінов Георгій Олексійович, Масальський Юрій Володимирович, Андрєєв Георгій Володимирович

МПК: B65G 19/18, B65G 17/00, B65G 17/30 ...

Мітки: направляння, тягового, ланцюга, пристрій, конвеєра

Формула / Реферат:

1. Пристрій для направляння тягового ланцюга конвеєра, що включає ланцюгознімач, який містить робочу частину,розташовану між вінцями зірочки з зазором і з можливістю контактування з ланцюгом, і вузол кріплення на рамі приводу конвеєра, оснащений опорним валиком, розміщеним в отворах вушка рами і ланцюгознімача, який відрізняється тим, що вісь опорного валика розташована в площині, перпендикулярній осі обертання зірочки, при цьому верхній...

Номер патенту: 47805

Опубліковано: 15.07.2002

Автори: Кошков Віктор Михайлович, Валіулін Геннадій Романович, Жарова Світлана Іванівна

МПК: B65G 17/30, B65G 17/06

Мітки: пластинчастий, переміщення, конвеєра, пляшок, ланцюг

Формула / Реферат:

Пластинчастий ланцюг конвеєра для переміщення пляшок, що виконаний у вигляді прямокутних підтримуючих пластин, з’єднаних між собою шарнірно циліндричними пальцями, який відрізняється тим, що наскрізний отвір в широкому вушці кожної підтримуючої пластини виконано у вигляді двох зрізаних конусів з твірною під кутом , а внутрішні бокові сторони між вузькими вушками мають...

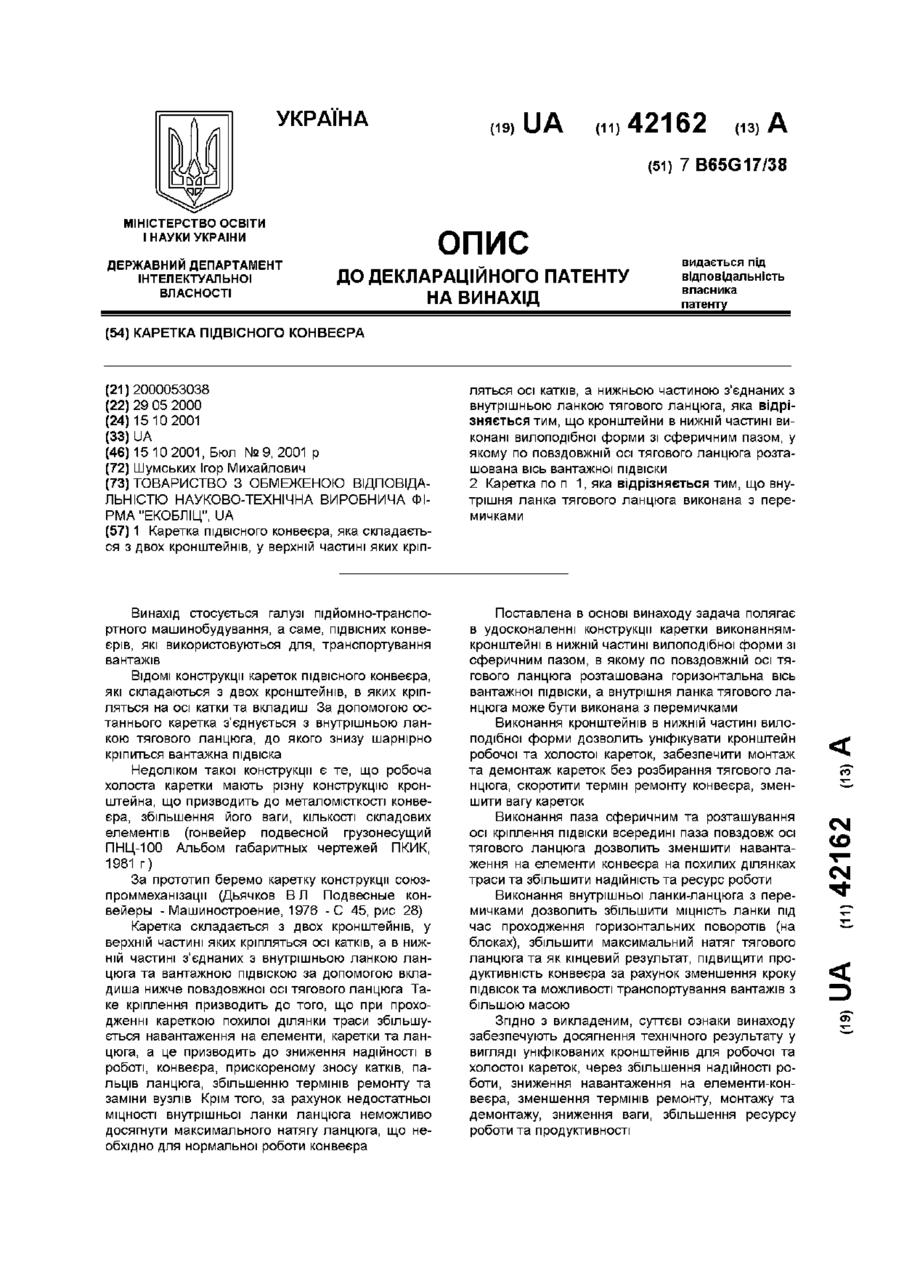

Номер патенту: 42162

Опубліковано: 15.10.2001

Автор: Шумських Ігор Михайлович

МПК: B65G 17/30

Мітки: конвеєра, каретка, підвісного

Формула / Реферат:

1. Каретка підвісного конвеєра, яка складається з двох кронштейнів, у верхній частині яких кріпляться осі катків, а нижньою частиною з’єднаних з внутрішньою ланкою тягового ланцюга, яка відрізняється тим, що кронштейни в нижній частині виконані вилоподібної форми зі сферичним пазом, у якому по повздовжній осі тягового ланцюга розташована вісь вантажної підвіски.2. Каретка по п. 1, яка відрізняється тим, що внутрішня ланка...

Номер патенту: 40163

Опубліковано: 16.07.2001

Автори: Валіулін Геннадій Романович, Галущенко Олександр Вікторович, Базаренко Володимир Васильович, Корсун Лариса Петрівна

МПК: B65G 17/06, B65G 17/30

Мітки: конвеєра, пластинчастий, ланцюг, переміщення, пляшок

Формула / Реферат:

Пластинчастий ланцюг конвеєра для переміщення пляшок у вигляді прямокутних підтримуючих пластин, з'єднаних між собою шарнірне циліндричними пальцями який відрізняється тим, що кожна прямокутна підтримуюча пластина ланцюга виконана з хрестоподібним отвором в центральній її частині, і що циліндричні пальці шарнірів обладнані втулками, які вільно обертаються на пальцях.

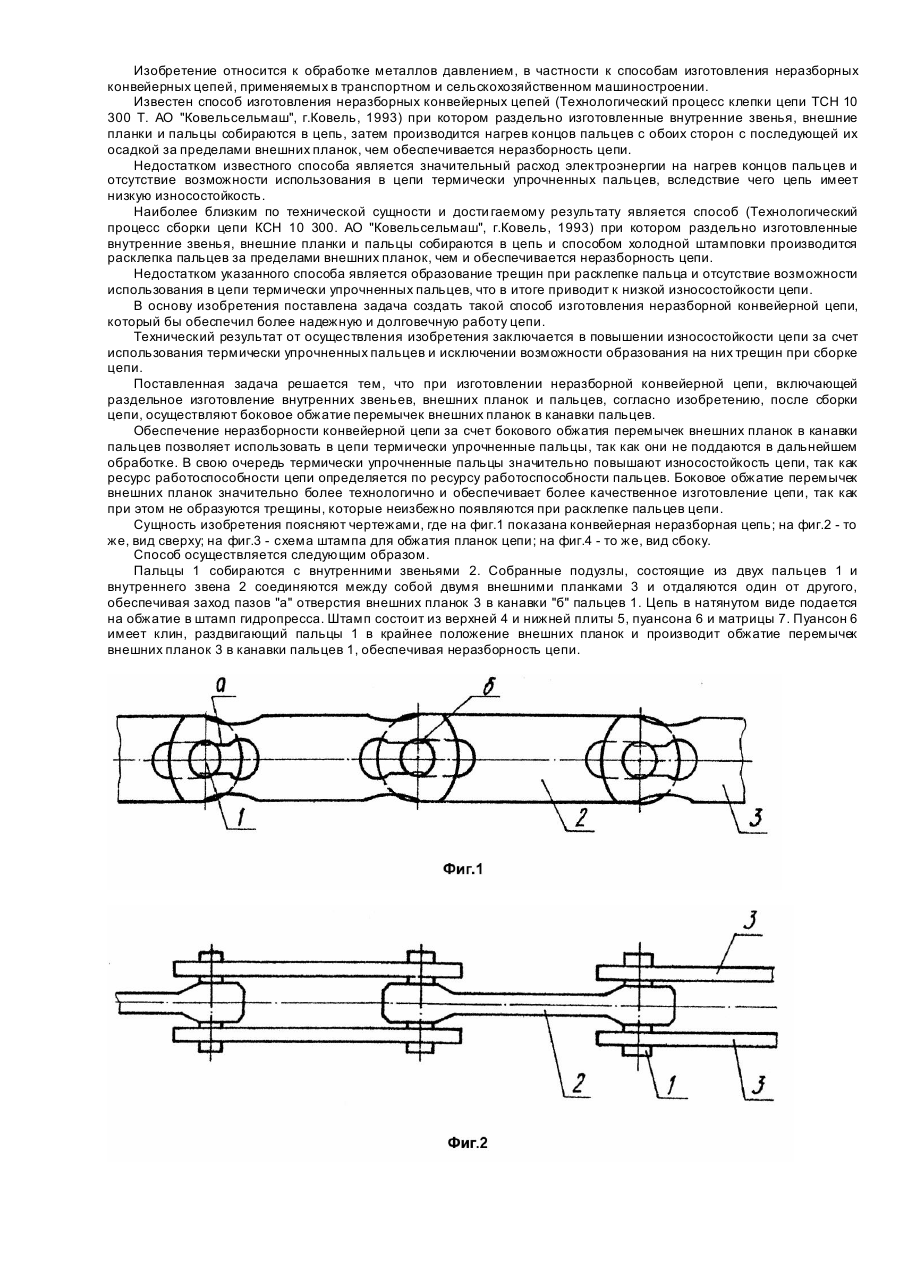

Номер патенту: 22080

Опубліковано: 30.04.1998

Автори: Крегенбільд Богдан Євгенович, Терещук Василь Карпович, Півницький Степан Миколайович, Таланчук Микола Макарович, Дейнеко Іван Петрович

МПК: B65G 17/30

Мітки: конвеєрних, ланцюгів, виготовлення, нерозбірних, спосіб

Формула / Реферат:

Способ изготовления неразборных конвейер­ных цепей, включающий раздельное изготовление внутренних звеньев, внешних планок и пальцев, отличающийся тем, что после сборки деталей це­пи, проводят боковое обжатие перемычек внешних планок в канавки пальцев.

Номер патенту: 19705

Опубліковано: 25.12.1997

Автори: Дубовик Володимир Микитович, Чабан Михайло Якимович, Шандренко Валерій Васильович, Поздняков Володимир Олександрович, Сергеев Сергій Гаврилович

МПК: B65G 17/30

Мітки: вантажоведучий, горизонтально-замкнений, візковий, конвейєр

Формула / Реферат:

Грузоведущий горизонтально замкнутый тележечный конвейер, включающий несущие тележки, установленные на рельсах с помощью основных ходовых катков, размещенных на осях, и привод перемещения тележек, отличающийся тем, что тележки снабжены дополнительными ходовыми катками, установленными на осях, перпендикулярных осям основных ходовых катков, при этом рельсы образуют замкнутую прямоугольную трассу и выполнены на угловых участках с приемными...

Номер патенту: 15123

Опубліковано: 30.06.1997

Автор: Рахманов Микола Миколайович

МПК: F16G 13/00, B65G 17/30

Мітки: ланцюг, двошарнірний, катковий

Формула / Реферат:

Двухшарнирная катковая цепь, содержащая звенья с отверстиями в пластинах для осей катков связанные между собой соединительным средством, отличающаяся тем, что соединительное средство выполнено из двух частей, каждая из которых имеет проушины с отверстиями под ось опорных катков и отверстие под ось вертикального шарнира, на концах которой установлены направляющие катки.

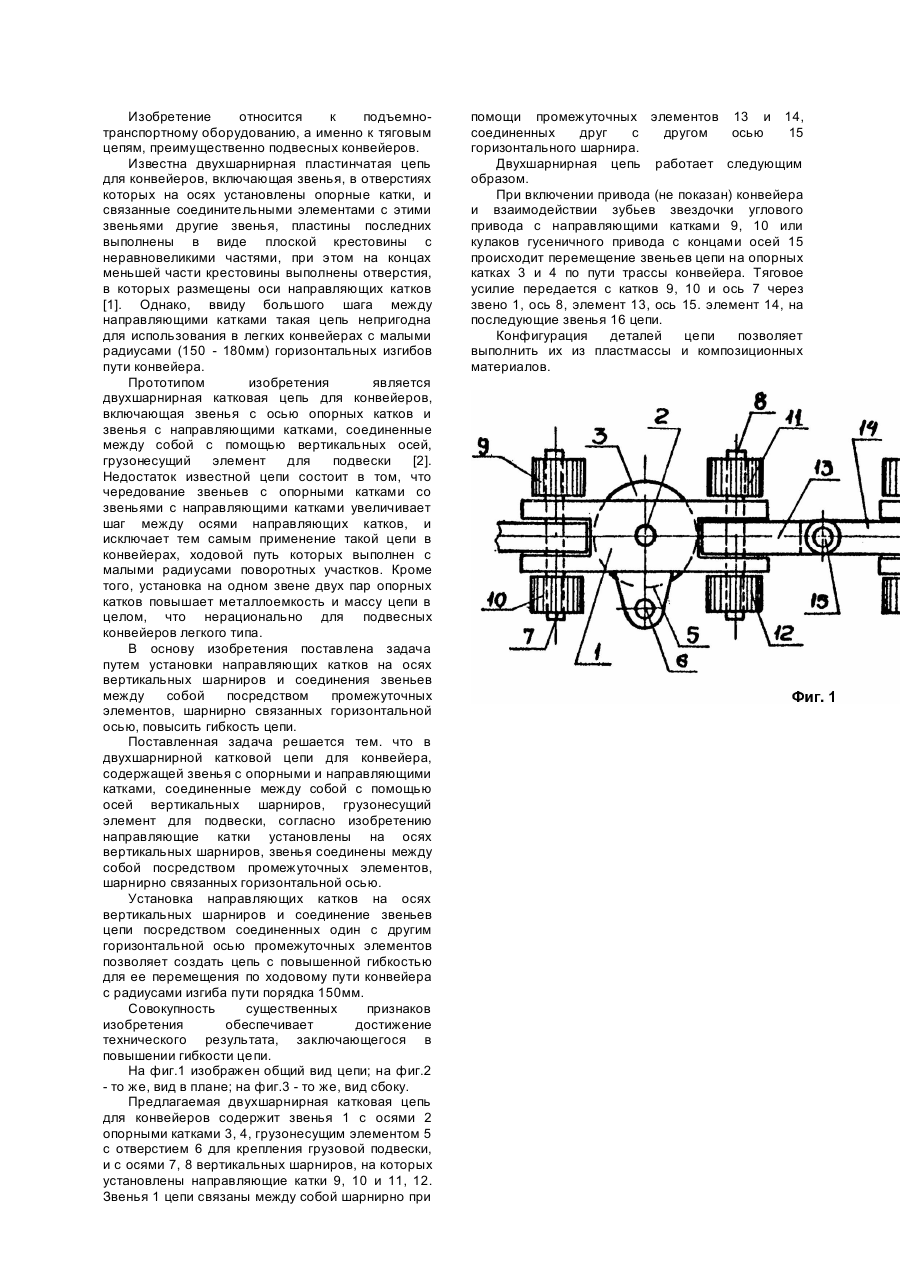

Номер патенту: 15129

Опубліковано: 30.06.1997

Автор: Рохманов Микола Миколайович

МПК: B65G 17/30

Мітки: ланцюг, конвейєрів, двошарнірний, катковий

Формула / Реферат:

Двухшарннрная катковая цепь для конвейе­ров, содержащая звенья с опорным» и направляю­щими катками, соединенные между собой с помошью осей вертикальных шарниров, грузонесущий элемент для подвески, отличающаяся тем, что направляющие катки установлены на осях вер­тикальных шарниров, звенья соединены между со­бой посредством промежуточных элементов, шарнирно связанных горизонтальной осью.

Номер патенту: 15013

Опубліковано: 30.06.1997

Автор: Рахманов Микола Миколайович

МПК: B65G 17/20, B65G 17/30

Мітки: конвеєрів, двошарнірний, ланцюг, пластинчатий

Формула / Реферат:

Двухшарнирная пластинчатая цепь для кон­вейеров, включающая соединенные пластинами крестовины из листового материала со смещенны­ми одно относительно другого отверстиями для осей катков, и с расположением пластин по середи­не осей, отличающаяся тем, что крестовина вы­полнена из двух соединенных между собой частей, каждая из которых имеет дугообразную выемку, образующую в сборе отверстие под одну из осей катков, и паз для размещения в нем...

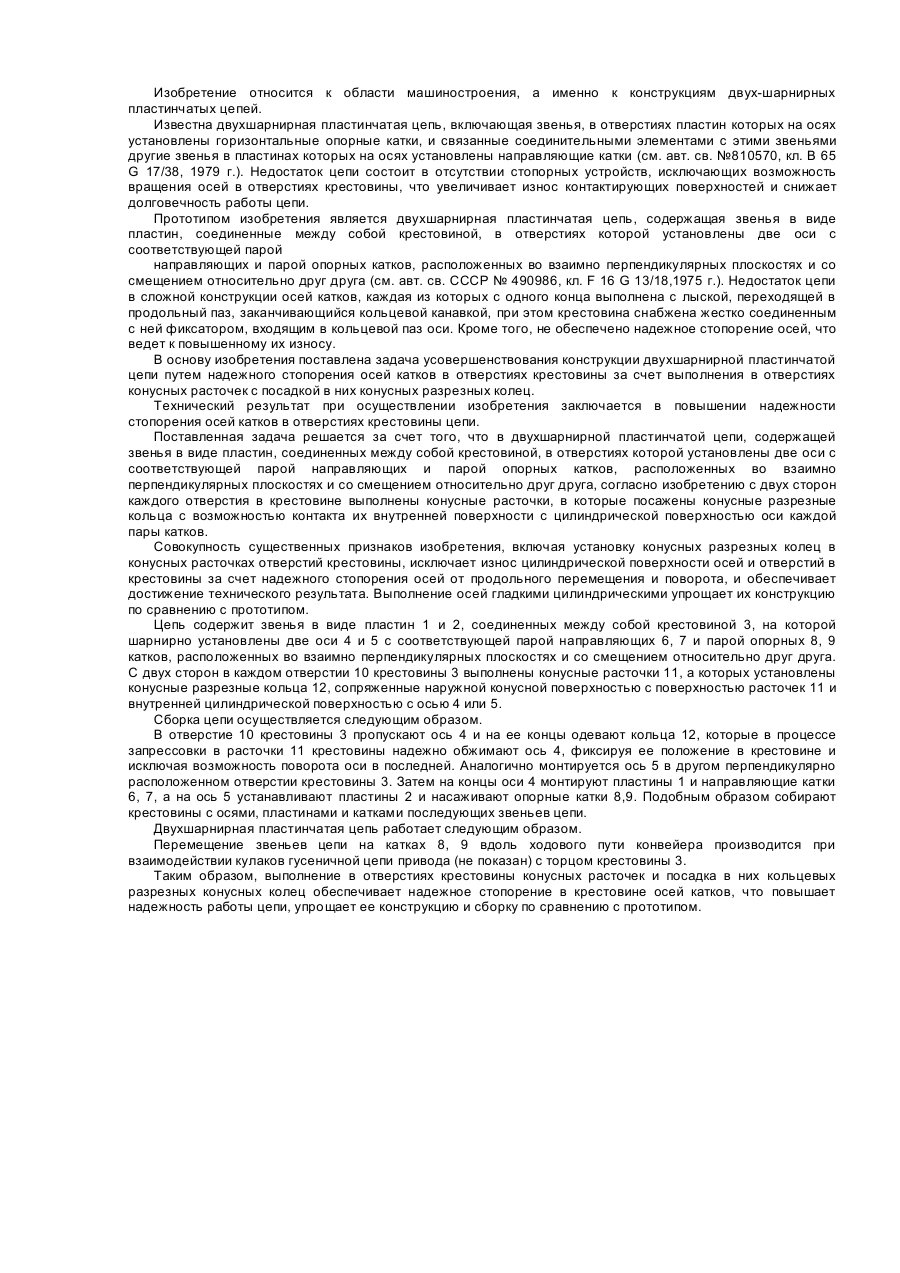

Номер патенту: 12505

Опубліковано: 28.02.1997

Автор: Рахманов Микола Миколайович

МПК: B65G 17/30

Мітки: ланцюг, двошарнірний, пластинчастий

Формула / Реферат:

Двухшарнирная пластинчатая цепь, содер­жащая звенья в виде пластин, соединенных между собой крестовиной, в отверстиях которой шарнирно установлены две оси с соответствующей парой направляющих и парой опорных катков, располо­женных во взаимно перпендикулярных плоско­стях и со смещением относительно друг друга, отличающаяся тем, что с двух сторон каждого отверстия крестовины выполнены конусные рас­точки, в которые посажены конусные разрезные...

Номер патенту: 4636

Опубліковано: 28.12.1994

Автор: Рахманов Микола Миколайович

МПК: B65G 17/30

Мітки: ланцюг, штовхачем, пластинчатий, двошарнірний

Формула / Реферат:

Двухшарнирная пластинчатая цепь с толка­телем, включающая звенья с опорными катками, закрепленными на осях пластин и связанные сое­динительными элементами с указанными звеньями другие звенья с направляющими катками, за­крепленными на соответствующих осях пластин, отличающаяся тем, что толкатель выполнен вви­де корпусной детали с боковыми стенками и с от­верстиями в них для осей опорных катков, при этом соединительные элементы расположены...

Номер патенту: 3880

Опубліковано: 27.12.1994

Автор: Рахманов Микола Миколайович

МПК: B65G 17/30, F16G 13/00

Мітки: катковий, двошарнірний, конвеєрів, ланцюг

Формула / Реферат:

Двухшарнирная Каткова я цепь для конвейеров, включающая скобообразные элементы с отверстиями для осей катков, соединенные между собой, отличающаяся тем, что скобообразные элементы установлены на оси каждой пары катков встречно-направленно один к другому, и каждый из них соединен с расположенным перпендикулярно ему скобообразным элементом соседней пары катков.

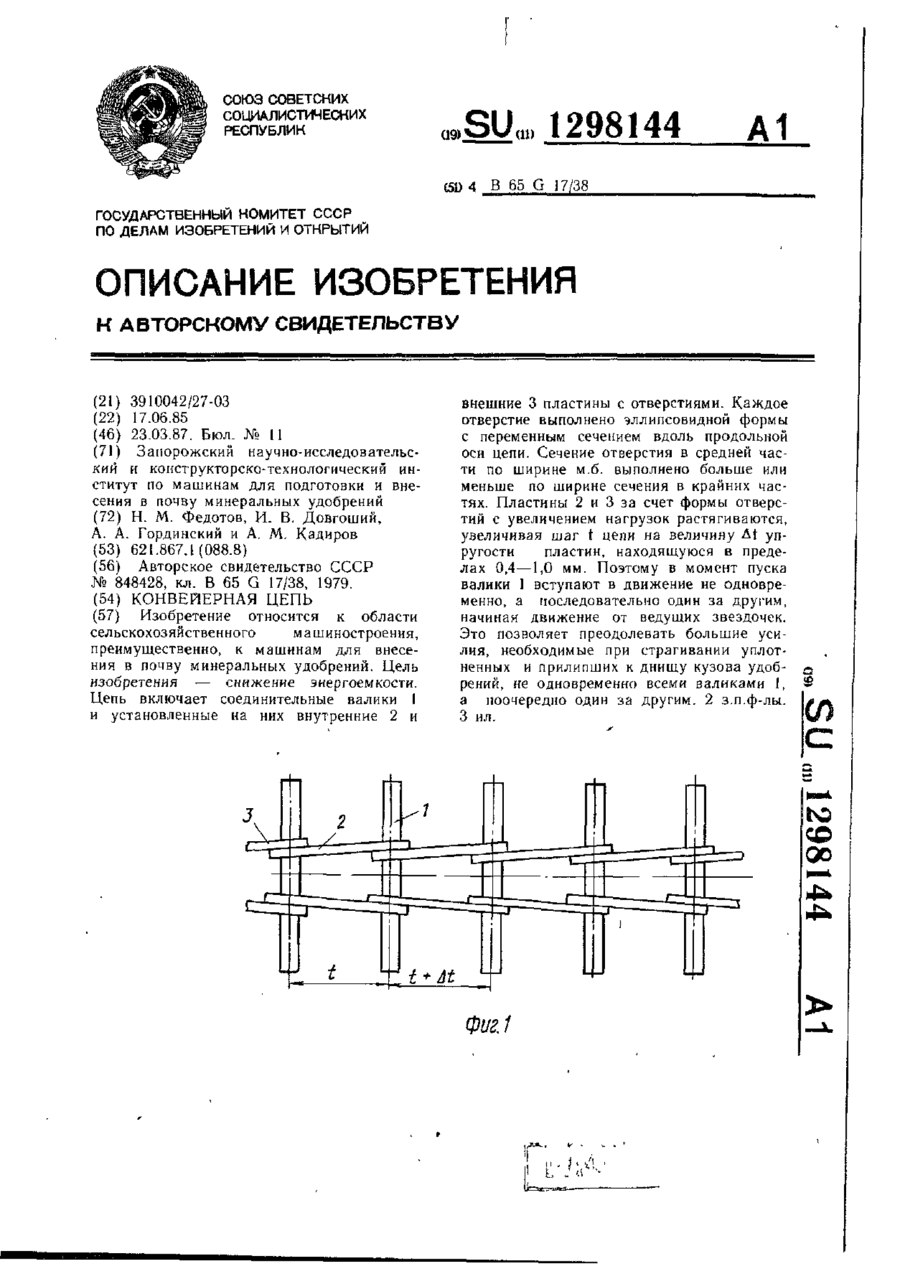

Номер патенту: 2380

Опубліковано: 26.12.1994

Автори: Кадиров Амет Мартазанович, Федотов Микола Михайлович, Довгоший Іван Васильович, Гординський Олександр Анатольович

МПК: B65G 17/30

Мітки: ланцюг, конвейєрний

Формула / Реферат:

1. Конвейерная цепь, включающая со­единительные валики и установленные на них внутренние и внешние пластины с рабочими и фиксирующими отверстиями, отличающаяся тем, что, с целью снижения энергоемкости, рабочее и фиксирующее отверстия каждой пластины со­единены между собой посредством криволинейно­го паза с переменным сечением вдоль продольной оси цепи.2. Конвейерная цепь по п. 1, отличающаяся тем, что сечение криволинейного паза в...

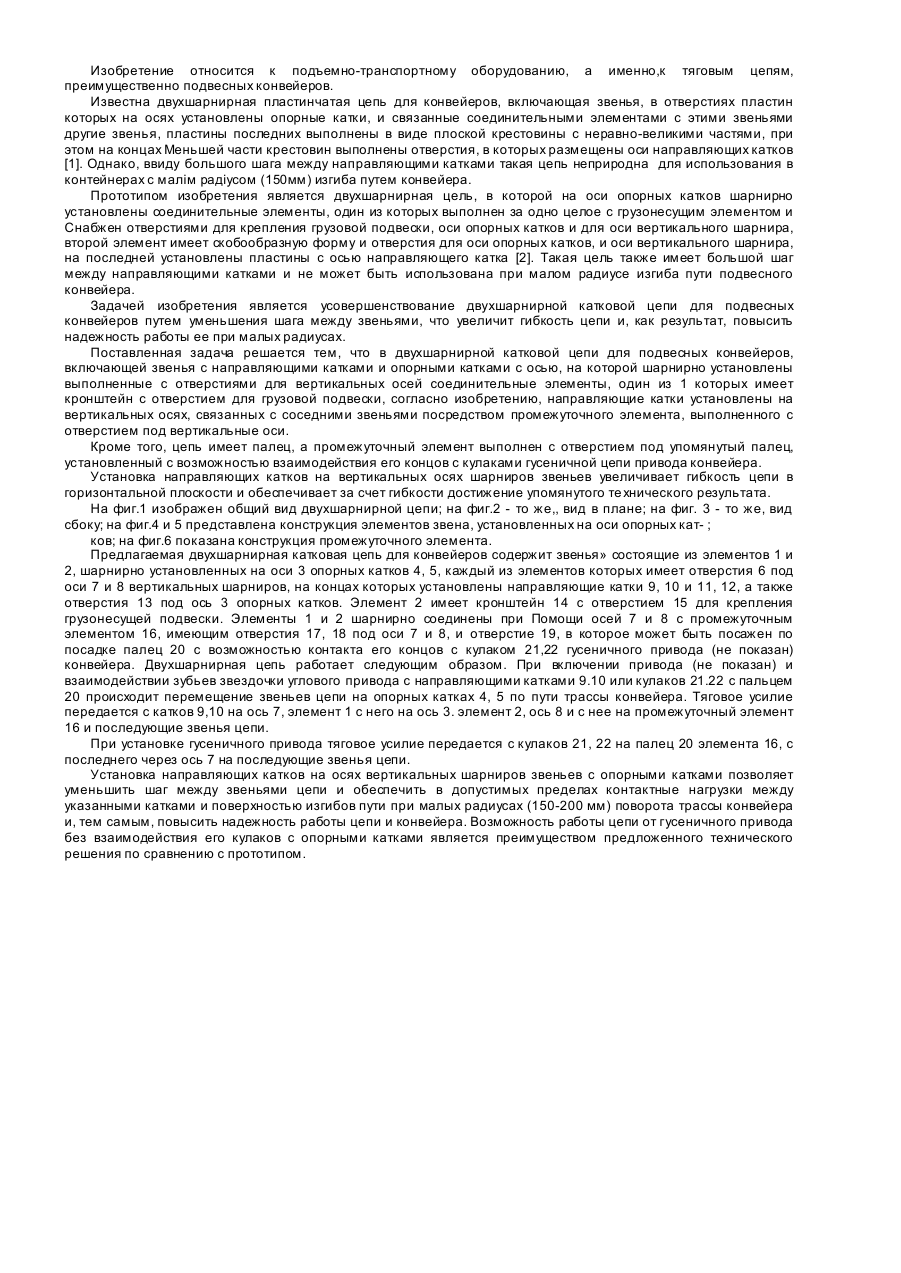

Номер патенту: 1720

Опубліковано: 25.10.1994

Автор: Рахманов Микола Миколайович

МПК: B65G 17/30, B65G 17/20

Мітки: конвеєрів, ланцюг, катковий, двохшарнірний, підвісних

Формула / Реферат:

1. Двухшарнирная катковая цепь для подвесных конвейеров, включающая звенья с направляющими катками и опорными катками с осью, на которой шарнирно установлены выполненные с отверстиями для вертикальных осей соединительные элементы,. один из которых имеет кронштейн с отверстием для грузовой подвески, отличающаяся тем, что направляющие катки установлены на вертикальных осях, связанных с соседними звеньями посредством промежуточного элемента,...
