Горизонтальний відстійник

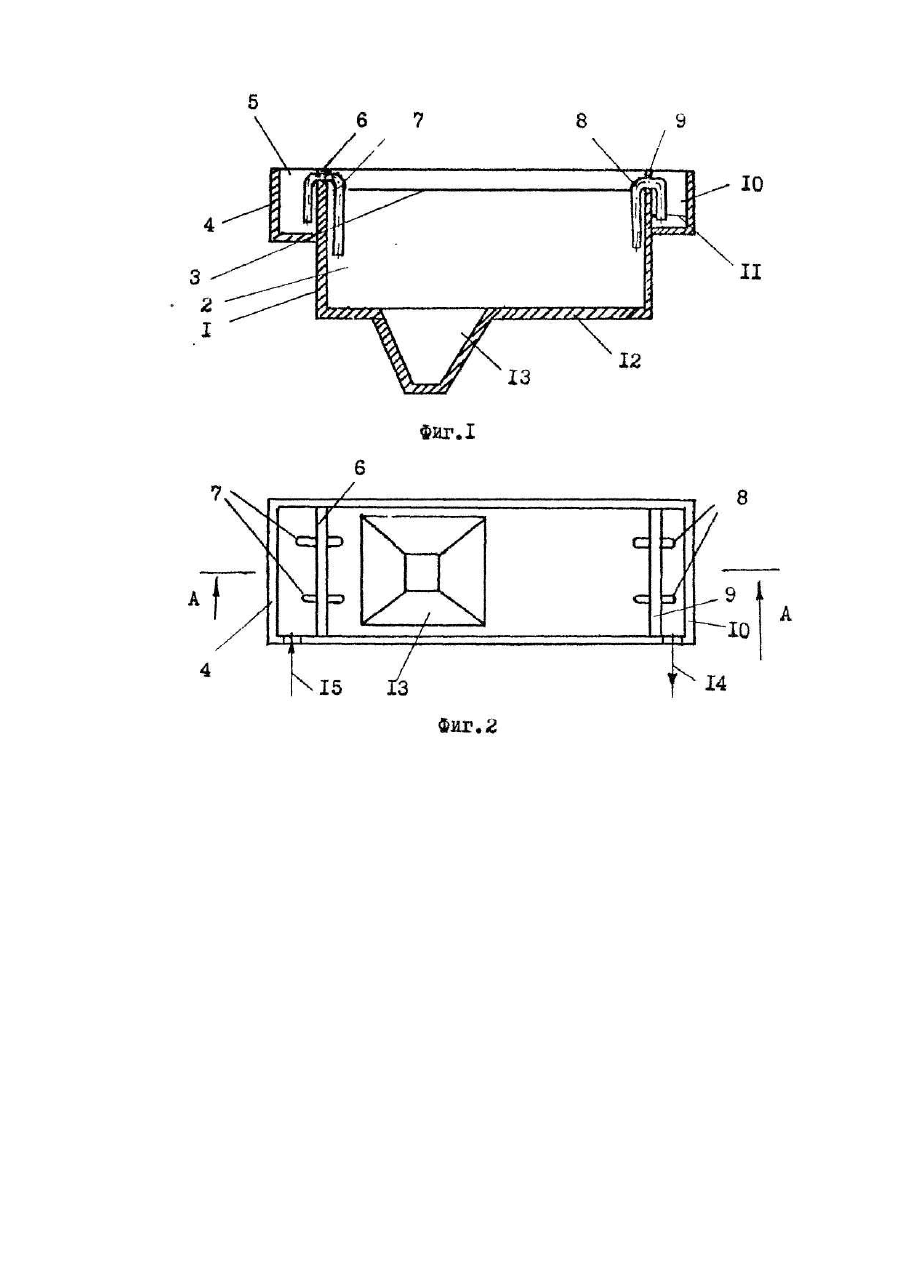

Изобретение относится к устройствам для очистки сточных вод от взвешенных веществ путем оседания их под действием гравитационных сил и может быть использовано для осветления бытовых и производственных сточных вод. Известен горизонтальный отстойник в виде прямоугольного резервуара, оборудованного патрубками для подвода осветляемой воды и отвода осветленной воды и устройством для периодического удаления выпавшего осадка, распределительным и сборным водосливами (Кульский Л.А., Строкач П.П. Технология очистки природных вод. - Киев: Выща школа, 1986. - с. 96). Недостатком такого отстойника является низкая степень очистки воды из-за неравномерного движения потока по жидкому сечению аппарата и вследствие этого образования застойных зон, снижающих эффективность полезного использования рабочего объема отстойника. Наиболее близким по своей сущности и достигаемому результату является горизонтальный отстойник, содержащий прямоугольный бассейн, с установленными в нем выравнивателями потока отстаиваемой воды, входной и выходной лотки со сливными порогами (Юрков Е.В. Влияние промежуточных дырчатых перегородок на эффективность работы горизонтальных отстойников. В кн. "Санитарная техника", № 10, Киев: Будивельник, 1971, с. 187- 191). В известном горизонтальном отстойнике выравниватели потоков сделаны в виде вертикально расположенных дырчатых перегородок с успокоительными экранами против каждой дырки, на изготовление которых требуется большой расход конструкционных материалов. Кроме того, дырчатые перегородки не задерживают плавающих взвешенных веществ, В основу изобретения поставлена задача усовершенствовать горизонтальный отстойник таким образом, чтобы изменение конструкции выравнивателей привело бы к уменьшению расхода материалов на их из-. готовление и сокращению выноса взвешенных веществ с потоком воды. Поставленная задача решается тем, что в горизонтальном отстойнике, содержащем прямоугольный бассейн с установленными в нем выравнивателями потока отстаиваемой воды, входной и выходной лотки со сливными порогами, согласно изобретению выравниватели выполнены в виде П-образных труб, установленных на сливных порогах на расстоянии друг от друга 1,0-1,5 м и опущенных одним концом в бассейн на 0,4-0,6 глубины его, а другим - во входной либо выходной лотки. Предлагаемое техническое решение не следует явным образом из известного уровня техники, так как из последнего не выявляется влияние существенных признаков этого изобретения на достижение нового технического результата. Схематическое изображение отстойника показано на фиг. 1 (боковой разрез А-А) и фиг. 2 (в плане). Отстойник имеет прямоугольный корпус 1 с бассейном 2 и уровнем воды 3, входной лоток 4 с уровнем воды 5 и сливным порогом б, входные 7 и выходные 8 выравниватели потока воды. Выравниватели 7 и 8 представляют собою пустотелые П-образные трубы со свободным проходом для жидкости. В отстойнике есть сливной порог 9, выходной лоток 10 с уровнем воды 11, днище 12, приямок 13 для накопления осадка, выход осветленного потока воды 14 и вход исходной воды 15. Отстойник работает следующим образом. Поток исходной воды 15, содержащей взвешенные вещества, непрерывно подают в приемный лоток 3, из которого вода переливается через сливной порог 6 в бассейн 2. Часть этого потока перетекает самотеком из лотка 4 в бассейн 2 по входным выравнивателям 7 благодаря тому, что уровень 5 в лотке 4 выше уровня 3 в бассейне 2. Правая половина выравнивателей 7 опущена вглубь водного бассейна 2 на 0,4-0,6 его высоты и это обеспечивает выравнивание профиля скоростей потока воды в бассейне 2 непосредственно у стенки корпуса 1. Взвешенные вещества оседают в приямке 13 и на днище 12. Поток отстоявшейся воды непрерывно перетекает самотеком из бассейна 2 по выходным выравнивателям 8 в выходной лоток 10 благодаря разности уровней воды 7 и 11. С целью обеспечения выравнивания профиля скоростей потока воды в отстойнике левая половина выравнивателей 8 опущена на 0,4-0,6 высоты отстойника. При опускании левой половины выравнивателя 8 менее чем на 0,4 и более чем 0,6 высоты отстойника профиль скоростей становится неровным и появляется опасность выноса из отстойника либо плавающих веществ, либо осадка. Выравниванию профиля скоростей служит расположение выравнивателей на расстоянии друг от друга равном 1,0-1,5 м. Этим обеспечивается полнота использования рабочего объема отстойника и ликвидируется застойная зона, При расстоянии менее 1,0 м увеличиваются затраты на установку выравнивателей, а при расстоянии более 1,5 м не гарантируется выравнивание потока. Плавающие взвешенные вещества задерживаются в бассейне отстойника порогом 9, выступающим выше уровня воды в отстойнике. По прототипу для типового отстойника, имеющего высоту 2,2 м и ширину 5,9 м, расход стали на изготовление дырчатой перегородки (без учета ребер жесткости и крепежных деталей) при толщине листа 0,004 м и плотности стали 7,9 т/м3 составит 2,2-5,9-0,004-7,9 =0,41 т По предлагаемому изобретению для тех же целей потребуется 4 трубы длиною 2,2 м каждая с диаметром 0,219 м и толщиною стенки 0,004 м. В этом случае расход материала на изготовление труб-выравнивателей составит 4· 2,2· 3,14· 0,219 -0,004-7,9-0,19 т. Следовательно, применение выравнивателей из П-образных труб вместо дырчатых перегородок позволяет экономить расход конструкционных материалов на их изготовление в 2 раза. При этом обеспечивается задержка плавающих веществ, что дает возможность снизить вынос взвешенных веществ с потоком воды из отстойника в 2 раза. Другими достоинствами предлагаемого устройства следует считать простоту изготовления и монтажа выравнивателей, их высокую надежность в работе, длительную эксплуатацию без засорения и ремонта.
