Віброізолююча опора

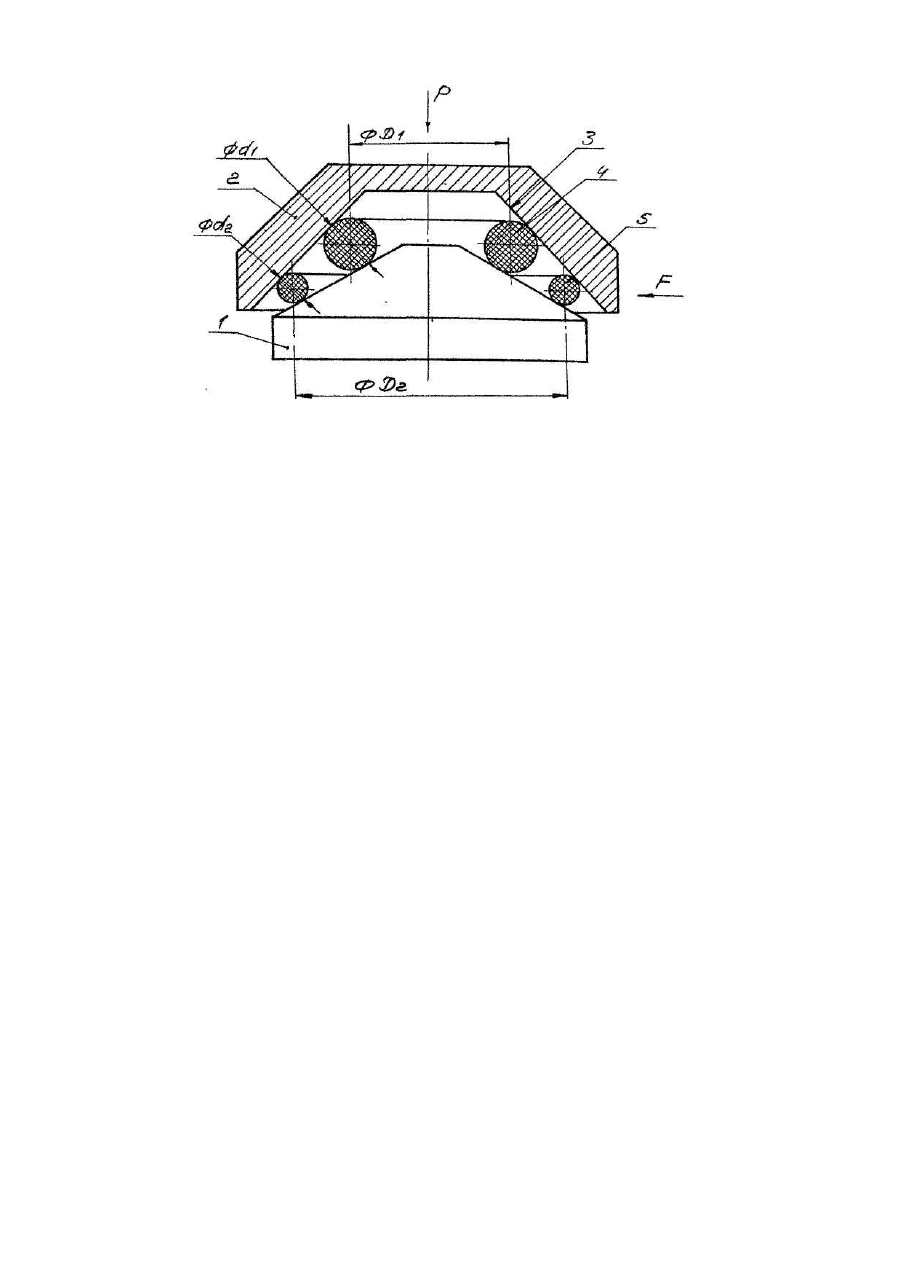

Изобретение относится к машиностроению, а именно к устройствам для виброизоляции различных объектов. Известна виброизолирующая опора, содержащая два конусных кольца и упругий элемент, выполненный в виде концентрично расположенных между конусными поверхностями двух резиновых колец, имеющих в сечении одинаковый по величине диаметр профиля [1]. Недостаток такой опоры состоит в том, что верхнее кольцо меньшего диаметра имеет меньшую массу и энергоемкость, чем нижнее кольцо большего диаметра. В результате в процессе работы резиновое кольцо меньшего диаметра будет испытывать перенапряжение и раньше терять работоспособность, чем нижнее резиновое кольцо большего диаметра. Прототипом изобретения является виброизолирующая опора, содержащая конусное основание, опорную плиту с конусной выемкой и установленный между ними упругий элемент в виде двух резиновых колец круглого сечения и разных диаметров [2]. Однако верхнее кольцо меньшего диаметра также имеет меньшую массу, чем кольцо большего диаметра, что делает конструкцию упругого элемента неравнопрочной и опора в целом имеет указанный выше недостаток. Увеличить массу верхнего кольца за счет увеличения площади поперечного сечения не представляется возможным, так как углы конусности поверхности основания и поверхности внутренней полости опорной плиты равны. Задачей изобретения является в виброизолирующей опоре обеспечить равнопрочность и одинаковую энергоемкость обеих резиновых колец опоры путем подбора соотношения размеров их диаметров, что приведет к повышению надежности работы опоры. Технический результат при осуществлении изобретения заключается в увеличении срока эксплуатации и долговечности виброизолирующей опоры. Поставленная задача решается тем, что в виброизолирующей опоре, содержащей конусное основание, опорную плиту с конусной выемкой и установленный между ними упругий элемент в виде двух резиновых колец круглого сечения и разных диаметров, согласно изобретению соотношение, диаметров поперечных сечений колец находится в зависимости где d1 - диаметр поперечного сечения верхнего кольца, D1 - диаметр того же кольца, d2 - диаметр поперечного сечения нижнего кольца, D2 - диаметр того же кольца. Выполнение резиновых колец упругого элемента опоры с указанным соотношением диаметров их сечений обеспечивает достижение технического результата. На чертеже изображен общий вид виброизолирующей опоры, Предлагаемая опора содержит конусное основание 1, опорную плиту 2 с конусной выемкой 3, упругий элемент в виде двух резиновых колец 4 меньшего диаметра D1и 5 общего диаметра D2. Кольцо 4 имеет в сечении диаметр d1 больший по величине, чем диаметр d2 сечения кольца 5. Соотношение диаметров определяется по формуле Работает опора следующим образом. При действии вертикальной нагрузки Ρ опорная плита 2 перемещается в осевом направлении и деформирует резиновые кольца 4 и 5 в пределах упругости с накапливанием в них потенциальной энергии. При снятии или уменьшении нагрузки Ρ плита 2 возвращается в исходное положение за счет действия потенциальной энергии. При действии горизонтальной силы F плита 2 перемещается относительно основания 1 в направлении действия силы с одновременной деформацией части колец 4 и 5. В исходное положение в горизонтальной плоскости плита 2 возвращается за счет потенциальной энергии деформированных колец 4 и 5. Таким образом, выполнение верхнего резинового кольца меньшего диаметра с сечением, имеющим диаметр по величине больший диаметра сечения нижнего кольца, обеспечивает за счет равнопрочности упругого элемента в целом повышение надежности и энергоемкости по сравнению с прототипом.
