Опора

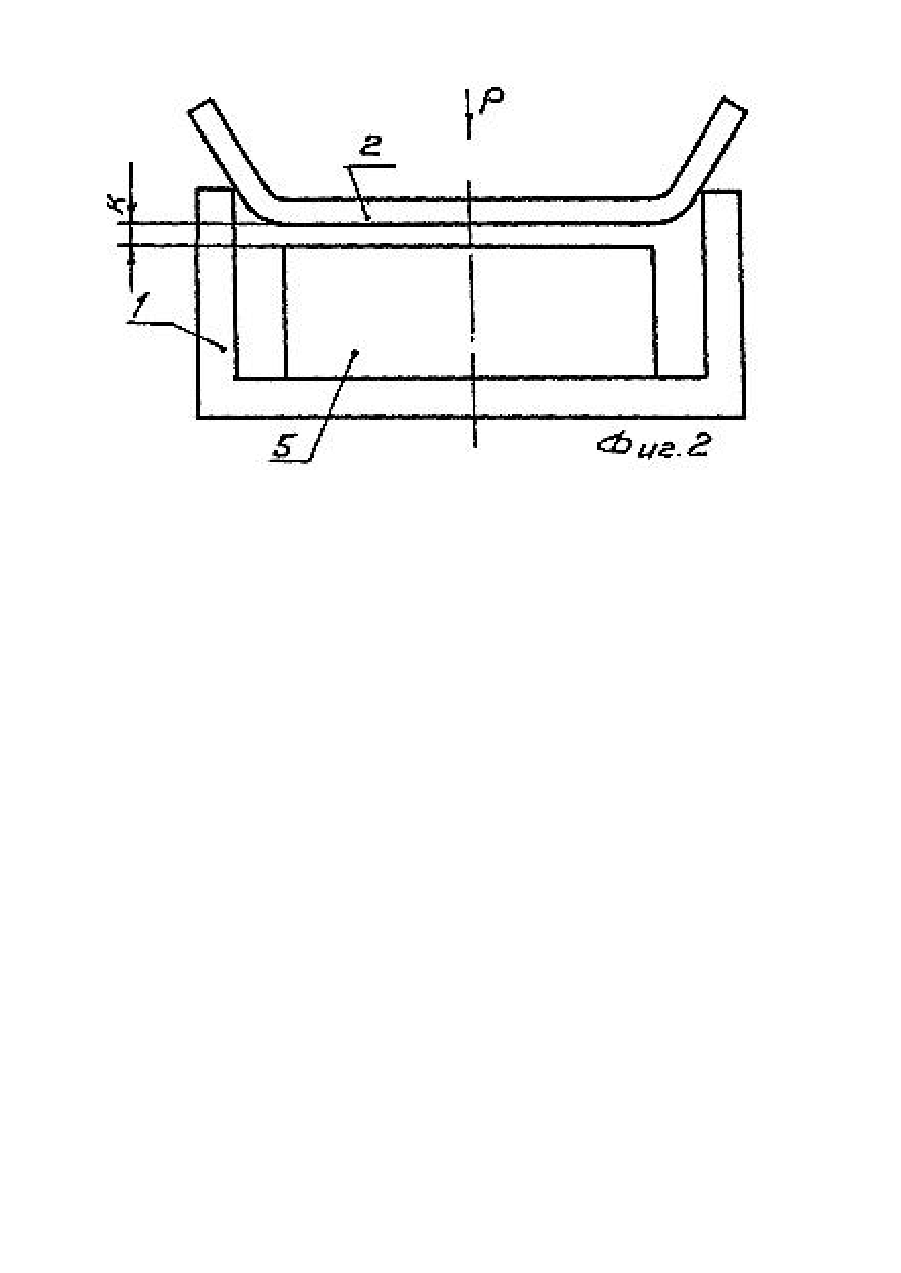

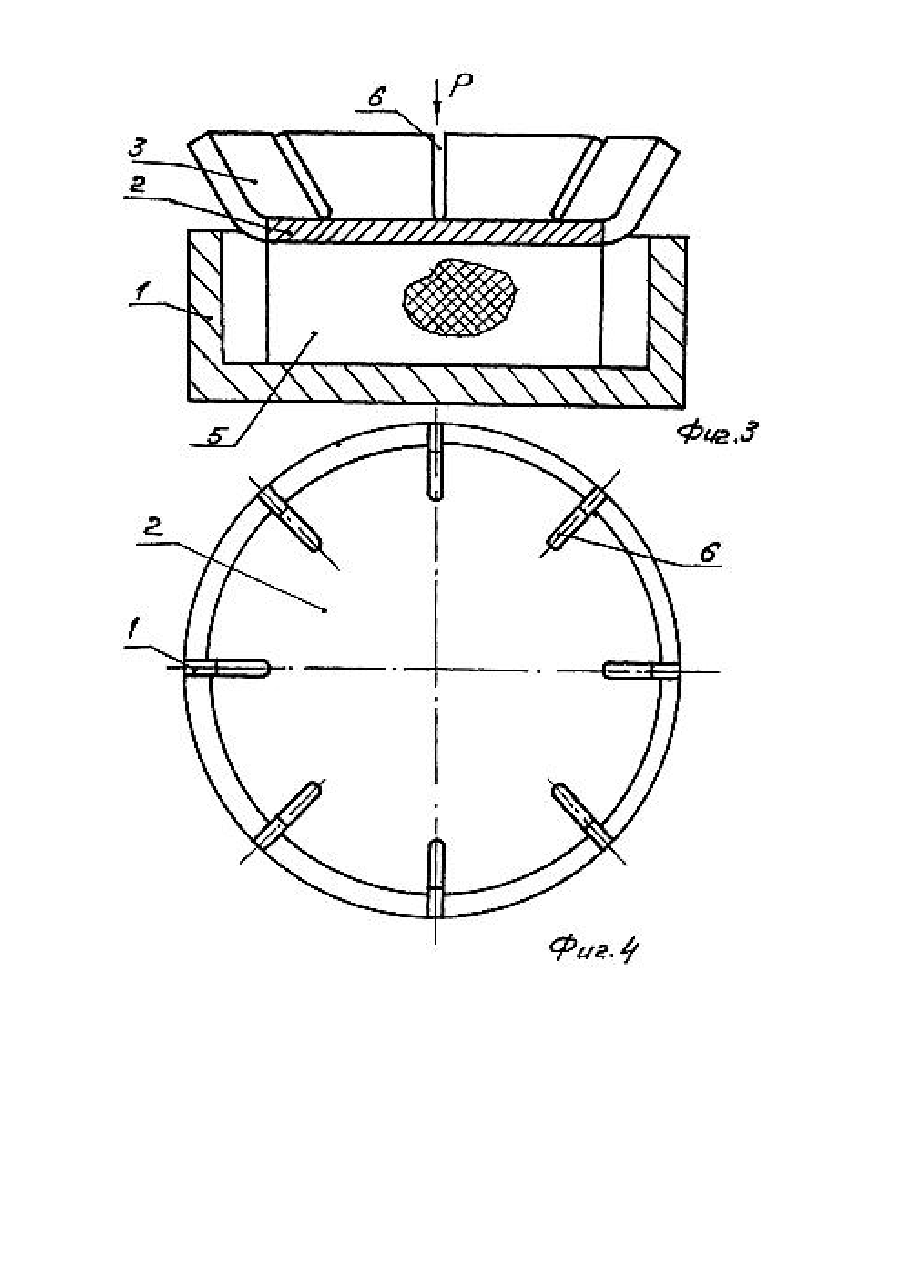

Изобретение относится к машиностроению, а именно к устройствам для поглощения ударных нагрузок и гашения вибраций. Известна опора, в которой боковые поверхности основания и опорной плиты эквидистантно изогнуты, и между ними установлены упругие элементы в виде колец [1]. Недостатком опоры является расположение упругих колец только между боковыми поверхностями основания и плиты, что снижает энергоемкость опоры в целом и не обеспечивает последовательное включение упругих элементов различной жесткости при вертикальном перемещении опорной плиты. Прототипом изобретения является опора, содержащая основание, опорную плиту и размещенные между ними упругие элементы [2], Известная опора не обеспечивает поглощение энергии боковой силы и гашение горизонтальных колебаний. В основу изобретения поставлена задача усовершенствования опоры путем обеспечения возможности гашения горизонтальных нагрузок и упрощения конструкции. Технический результат при осуществлении изобретения заключается в повышении амортизационной способности и эффективности работы упругой опоры. Поставленная задача решается тем, что в опоре, содержащей основание, опорную плиту и размещенные между ними упругие элементы, согласно изобретению, опорная плита выполнена из листового упругого материала и имеет изогнутые по конусу боковые поверхности с вершиной конуса, обращенной к основанию. В варианте исполнения устройства на конусных боковых поверхностях плиты выполнены продольные прорези, а основание имеет стаканообразную форму. Выполнение опорной плиты из листового материала с изогнутыми боковыми поверхностями повышает амортизационную способность опоры и упрощает конструкцию последней. На фиг. 1 изображен общий вид опоры с последовательным включением в работу опорной плиты в виде упругого элемента; на фиг. 2 - то же, но с последовательным включением в работу упругого элемента, расположенного между плитой и основанием; на фиг. 3 изображен общий вид опоры, в которой на конусных боковых поверхностях плиты выполнены продольные прорези, а основание имеет стаканообразную форму; на фиг. 4 - то же, вид в плане. Опора содержит основание 1, опорную плиту 2, выполненную из листового упругого материала и имеющую изогнутые по конусу поверхности 3 и 4 с вершиной конуса, обращенной к основанию, и размещенный между ними упругий элемент 5, например, в виде резиновой подушки. В варианте исполнения опоры на конусных боковых поверхностях 3 плиты 2 выполнены продольные прорези 6, а основание 1 имеет стаканообразную форму. Работает упругая опора следующим образом. При действии вертикальной нагрузки "Р" плита 2 перемещается вниз, деформируя упругий элемент 5 с накапливанием в нем потенциальной энергии. После перемещения плиты 2 на величину зазора "К" в работу включаются боковые поверхности 3 и 4, взаимодействующие с боковыми поверхностями основания 1 и работающие на деформацию изгиба. В результате повышается жесткость упругой характеристики опоры. При снятии нагрузки "Р" опорная плита 2 возвращается в исходное положение за счет потенциальной энергии упругого элемента 5 и деформированных поверхностей 3, 4 плиты 2. Поглощение горизонтальных сил F и F1 осуществляется за счет деформации на изгиб изогнутых поверхностей 3 или 4 плиты 2 при ее перемещении в горизонтальной плоскости относительно основания 1. В исходное положение плита 2 возвращается за счет потенциальной энергии боковой поверхности 3 или 4, накопленной при деформации последней. Выполнение опорной плиты из листового материала с изогнутыми по конусу боковыми поверхностями повышает амортизационную способность опоры и обеспечивает гашение горизонтальных нагрузок.
