Спосіб очищення стічної води

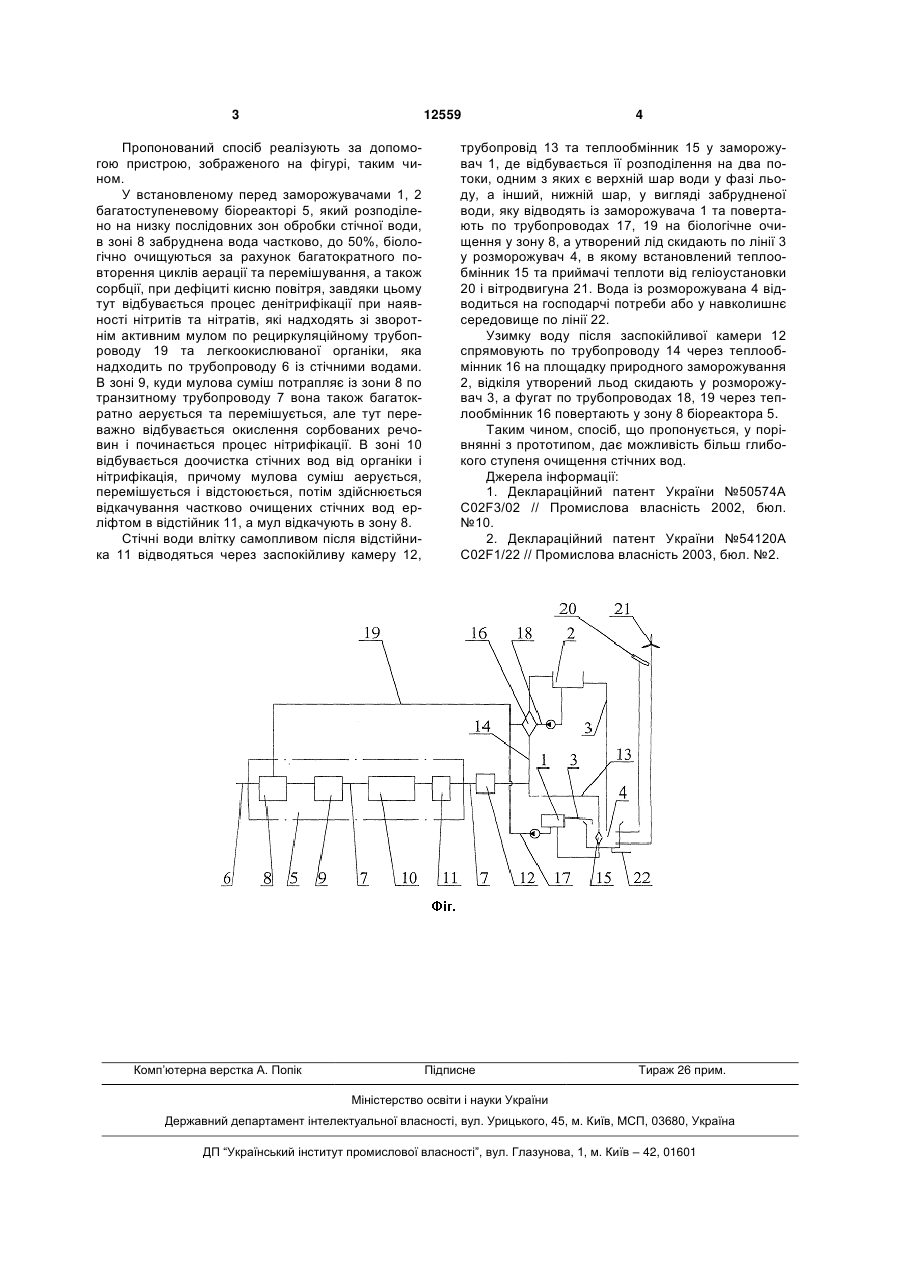

1. Спосіб очищення стічної води, що включає заморожування стічної води, відділення льоду від забрудненої рідкої частини і його розтоплювання, знезаражування та повторне використання утвореної води, який відрізняється тим, що перед 3 12559 Пропонований спосіб реалізують за допомогою пристрою, зображеного на фігурі, таким чином. У встановленому перед заморожувачами 1, 2 багатоступеневому біореакторі 5, який розподілено на низку послідовних зон обробки стічної води, в зоні 8 забруднена вода частково, до 50%, біологічно очищуються за рахунок багатократного повторення циклів аерації та перемішування, а також сорбції, при дефіциті кисню повітря, завдяки цьому тут відбувається процес денітрифікації при наявності нітритів та нітратів, які надходять зі зворотнім активним мулом по рециркуляційному трубопроводу 19 та легкоокислюваної органіки, яка надходить по трубопроводу 6 із стічними водами. В зоні 9, куди мулова суміш потрапляє із зони 8 по транзитному трубопроводу 7 вона також багатократно аерується та перемішується, але тут переважно відбувається окислення сорбованих речовин і починається процес нітрифікації. В зоні 10 відбувається доочистка стічних вод від органіки і нітрифікація, причому мулова суміш аерується, перемішується і відстоюється, потім здійснюється відкачування частково очищених стічних вод ерліфтом в відстійник 11, а мул відкачують в зону 8. Стічні води влітку самопливом після відстійника 11 відводяться через заспокійливу камеру 12, Комп’ютерна верстка А. Попік 4 трубопровід 13 та теплообмінник 15 у заморожувач 1, де відбувається її розподілення на два потоки, одним з яких є верхній шар води у фазі льоду, а інший, нижній шар, у вигляді забрудненої води, яку відводять із заморожувача 1 та повертають по трубопроводах 17, 19 на біологічне очищення у зону 8, а утворений лід скидають по лінії 3 у розморожувач 4, в якому встановлений теплообмінник 15 та приймачі теплоти від геліоустановки 20 і вітродвигуна 21. Вода із розморожувана 4 відводиться на господарчі потреби або у навколишнє середовище по лінії 22. Узимку воду після заспокійливої камери 12 спрямовують по трубопроводу 14 через теплообмінник 16 на площадку природного заморожування 2, відкіля утворений льод скидають у розморожувач 3, а фугат по трубопроводах 18, 19 через теплообмінник 16 повертають у зону 8 біореактора 5. Таким чином, спосіб, що пропонується, у порівнянні з прототипом, дає можливість більш глибокого ступеня очищення стічних вод. Джерела інформації: 1. Деклараційний патент України №50574А С02F3/02 // Промислова власність 2002, бюл. №10. 2. Деклараційний патент України №54120А С02F1/22 // Промислова власність 2003, бюл. №2. Підписне Тираж 26 прим. Міністерство освіти і науки України Державний департамент інтелектуальної власності, вул. Урицького, 45, м. Київ, МСП, 03680, Україна ДП “Український інститут промислової власності”, вул. Глазунова, 1, м. Київ – 42, 01601
