Турбодетандер
Номер патенту: 12637
Опубліковано: 15.02.2006
Автори: Мусялик Віталій Станіславович, Моісеєв Сергій Вікторович, Сенишин Ярослав Іванович
Формула / Реферат
Турбодетандер, що містить корпус і розміщені в ньому турбінне і компресорне колеса, установлені на валу, в якому виконаний осьовий глухий циліндричний отвір з радіально розташованими по його боковій поверхні виступами, підшипникові вузли і розміщений в отворі датчик, що містить чутливий елемент у вигляді обмотки з магнітопроводом, який відрізняється тим, що на торцевій поверхні отвору виконані виступи, рівномірно розташовані по окружності, а датчик додатково оснащений другою обмоткою з магнітопроводом П-подібного перерізу, полюси якого повернені до торцевої поверхні отвору.
Текст

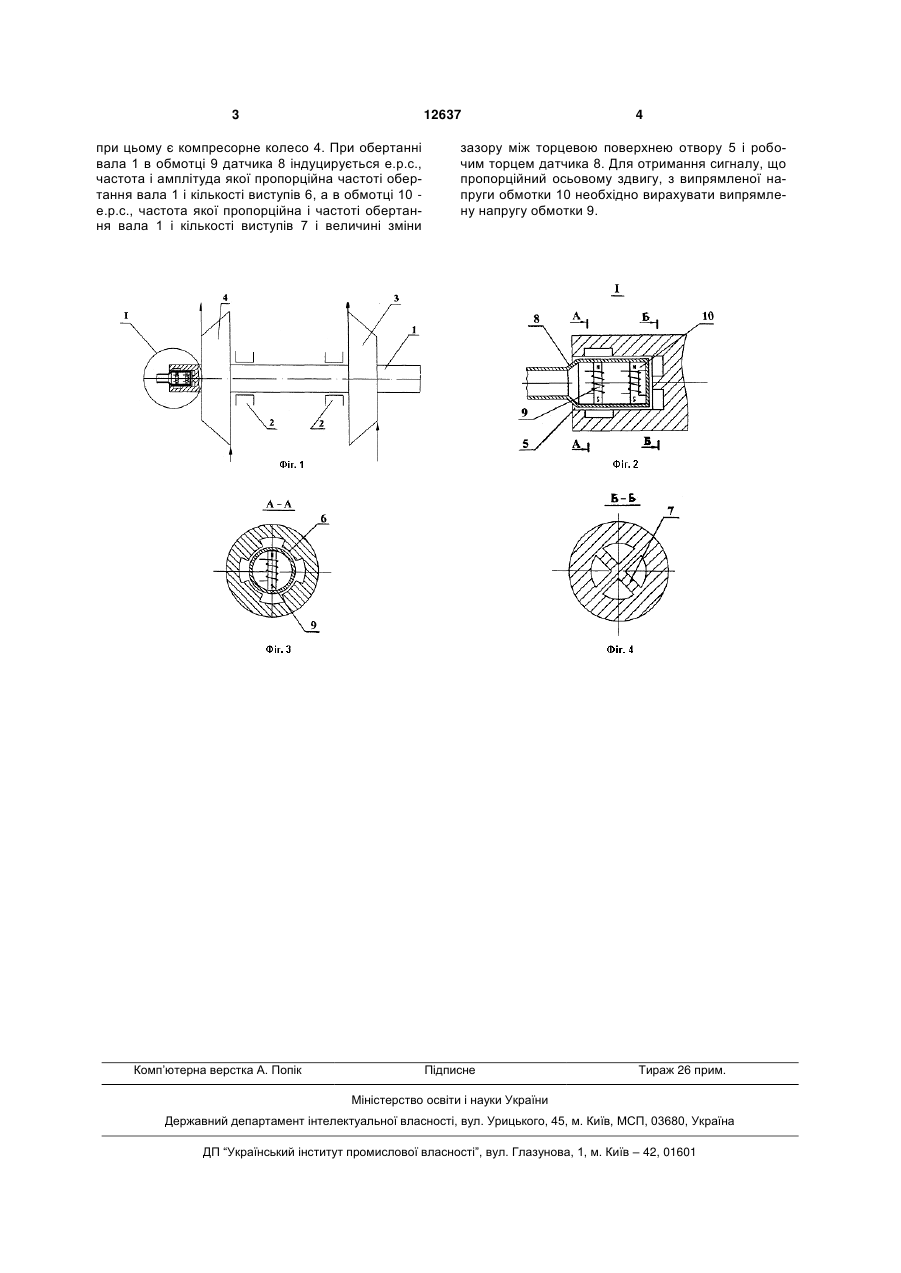

Турбодетандер, що містить корпус і розміщені в ньому турбінне і компресорне колеса, установлені на валу, в якому виконаний осьовий глухий 3 12637 при цьому є компресорне колесо 4. При обертанні вала 1 в обмотці 9 датчика 8 індуцирується е.р.с., частота і амплітуда якої пропорційна частоті обертання вала 1 і кількості виступів 6, а в обмотці 10 е.р.с., частота якої пропорційна і частоті обертання вала 1 і кількості виступів 7 і величині зміни Комп’ютерна верстка А. Попік 4 зазору між торцевою поверхнею отвору 5 і робочим торцем датчика 8. Для отримання сигналу, що пропорційний осьовому здвигу, з випрямленої напруги обмотки 10 необхідно вирахувати випрямлену напругу обмотки 9. Підписне Тираж 26 прим. Міністерство освіти і науки України Державний департамент інтелектуальної власності, вул. Урицького, 45, м. Київ, МСП, 03680, Україна ДП “Український інститут промислової власності”, вул. Глазунова, 1, м. Київ – 42, 01601
ДивитисяДодаткова інформація
Назва патенту англійськоюTurboexpander
Автори англійськоюSenyshyn Yaroslav Ivanovych, Moiseiev Serhii Viktorovych
Назва патенту російськоюТурбодетандер
Автори російськоюСенишин Ярослав Иванович, Моисеев Сергей Викторович
МПК / Мітки
МПК: F25B 11/00
Мітки: турбодетандер
