Каскадна холодильна установка

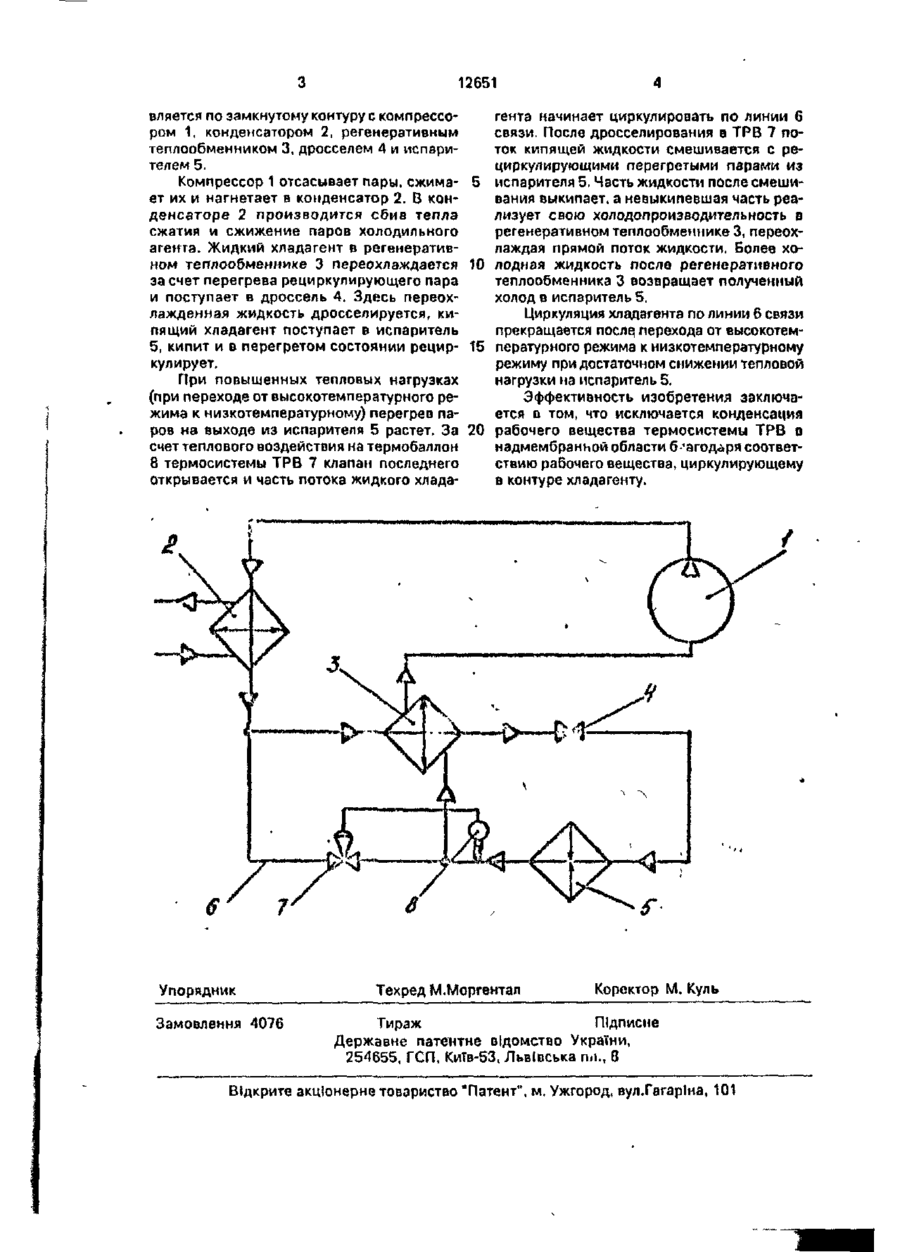

Каскадная холодильная установка, нижний каскад которой содержит компрессор, конденсатор, регенеративный теплообменник, дроссель, терморегулирующий вентиль с термобаллоиом, линию связи выходов конденсатора и испарителя, о т л и ч а ю щ а я с я тем, что термобаллон установлен в нижнем каскаде после испарителя и заполнен рабочим веществом для этого каскада. каскад которой содержит компрессор, конденсатор, регенеративный теплообменник, дроссель, терморегулирующий вентиль с термобаллоном, линию связи выходов конденсатора и испарителя, термобаллон установлен в нижнем каскаде после испарителя и заполнен рабочим веществом для нижнего каскада. Сущность изобретения поясняется чертеже, -і. Нижний каскад содержит в замкнутом циркуляционном контуре последовательно включенные компрессор 1 v конденсатор 2, регенеративный теплообменник 3, дроссель 4 пистонного сечения, испаритель 5 На линии связи выходов конденсатора 2 и испарителя 5 установлен терморегулирующий вентиль (ТРВ) 7 с термобаллоном 8 Термосі стема 1РВ 7 заполнена рабочим ВРЩЄСТВОМ для хладагента, циркулирующего в этом каскаде Установка работает следующим образом. При умеренной ма'рузке на испаритель 5 циркуляция холодильного агента осущест С > ю ел о 12651 вляется по замкнутому контуру с компрессором 1, конденсатором 2, регенеративным теплообменником 3, дросселем 4 и испарителем 5. Компрессор 1 отсасывает пары, сжима- 5 ет их и нагнетает в конденсатор 2. В конденсаторе 2 производится сбив тепла сжатия и сжижение паров холодильного агента. Жидкий хладагент в регенеративном теплообменнике 3 переохлаждается 10 за счет перегрева рециркулирующего пара и поступает в дроссель 4. Здесь переохлажденная жидкость дросселируется, кипящий хладагент поступает в испаритель 5, кипит и в перегретом состоянии рецир- 15 купирует. При повышенных тепловых нагрузках (при переходе от высокотемпературного режима к низкотемпературному) перегрев паров на выходе из испарителя 5 растет. За 20 счет теплового воздействия на термобаллон 8 термосистемы ТРВ 7 клапан последнего открывается и часть потока жидкого хлада Упорядник Замовлення 4076 гента начинает циркулировать по линии 6 связи. После дросселирования в ТРВ 7 поток кипящей жидкости смешивается с рециркулирующими перегретыми парами из испарителя 5. Часть жидкости после смешивания выкипает, а непыкипевшая часть реализует свою холодопроизводительность в регенеративном теплообменнике 3, переохлаждая прямой поток жидкости. Более холодная жидкость после регенеративного теплообменника 3 возвращает полученный холод в испаритель 5. Циркуляция хладагента по линии 6 связи прекращается после, перехода от высокотемпературного режима к низкотемпературному режиму при достаточном снижении тепловой нагрузки на испаритель 5. Эффективность изобретения заключается в том, что исключается конденсация рабочего вещества термосистемы ТРВ о надмембраньой области б'агодлря соответствию рабочего вещества, циркулирующему в контуре хладагенту. Техред М.Моргентал Коректор М. Куль Тираж Підписне Державне патентне відомство України, 254655, ГСП, Київ-53, Львівська пл., 8 Відкрите акціонерне товариство "Патент", м. Ужгород, вул.Гагаріна, 101
